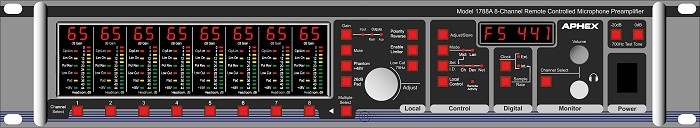

APHEX 1788
8-МИ КАНАЛЬНЫЙ МИКРОФОННЫЙ ПРЕДУСИЛИТЕЛЬ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ

ПРЕИМУЩЕСТВА МОДЕЛИ APHEX 1788

• Непрерывно изменяемое усиление

На рынке представлены различные предусилители с дистанционным управлением. Проблема состоит в том, что они имеют пошаговую регулировку уровня, и размер шага может достигать 10dB. Даже шаг 3dB, вверх или вниз, вызовет в микрофонном предусилителе заметный щелчок или хлопок при включении. Если в системе имеется достаточное усиление, то щелчок может быть взрывом! Модель Aphex 1788 решает эту проблему путём нового использования (заявлен патент) звуковых ЦАП. Этот метод делает размер шага очень малым и устраняет артефакты ЦАП, быстро изменяющего усиление.

• Размеры

Модель 1788 содержит восемь предусилителей в рэке высотой 2U. Так как имеет место значительное тепловыделение, то должено быть по крайней мере высота 1U пространства между каждым предусилителем. В этой конфигурации они могут быть помещены друг над другом, обеспечивая 40 каналов высококачественного предусиления в стандартном 16U переносном корпусе.

• Управление

Другие микрофонные предусилители с дистанционным управлением требуют специализированного головного контроллера. Модель 1788 может управляться через MIDI, RS-232 или RS-422. Протокол управления – MIDI, так что всё, выдающее MIDI, может действовать как контроллер, например, панель управления светом, система управления шоу, секвенсор, DAW, контроллер MIDI, клавиатура или компьютер, использующий управляющее программное обеспечение Модели 1788. До 16 устройств (128 каналов) может управляться одной линией управления. Модель 1788 имеет выход RS-422, который может использоваться для подключения устройств цепочкой. Конечно, все функции микрофонного предусилителя могут управляться также с устройств. Программное обеспечение для управления имеет экран, который отображает все параметры, и могут быть выведены измерители от одного до 16 устройств одновременно. Вся информация о состоянии канала и измерения отображается в реальном времени. Канал может быть выбран и установки изменены. Сцены могут быть сохранены, измены и вызваны через управляющее программное обеспечение. Программное обеспечение также содержит функцию 'обучения', в которой канал (каналы) корректирует усиление предусилителя по определённому максимальному значению, основанному на входном уровне в течение времени «обучения».

• Ограничитель выхода микрофона

Все предусилители имеют максимальный входной уровень. Если этот уровень превышен, то нет никакого способа удалить очень неприятное искажение. Чтобы избежать этого, многие инженеры конструируют предусилитель так, чтобы ожидаемый пиковый уровень на максимуме звука был по крайней мере на 12dB ниже точки отсечения. Хотя это и обеспечивает некоторую страховку от срезания предусилителя, но вызывает ухудшение отношения сигнала к шуму и, в случае цифрового устройства, потерю разрешающей способности. Модель 1788 имеет уникальный ограничитель (заявлен патент) в передной части предусилителя, который ограничивает уровень выхода микрофона более чем на 20dB, откуда следует название «Microphone Output Limiter». Это позволяет инженерам получить максимальное отношение сигнал/шум, а также обеспечивает максимальную разрешающую способность аналогово-цифрового преобразователя, и все это без опасений сжечь предусилитель.

• Площадка (Pad) на 26dB

Модель 1788 имеет 39dB корректируемое входное усиление и фиксированное усиление 26dB при общем максимальном усилении 65dB. Имеется площадка на 26dB, которая позволяет предусилителю работать в качестве буферного каскада усиления. Например, это позволяет подключать линейный выход беспроводного микрофонного приемника к предусилителю.

• Корректируемый максимальный уровень выхода

Максимальный уровень выхода Модели 1788 равен +24dBm (при нагрузке 600 Ом), сбалансированный. Есть, однако, множество входных ступеней, которые имеют четные максимальные входные уровни (например, +18dBu). Чтобы сохранить функцию ограничителя микрофона и максимизировать шумовую эффективность всей звуковой системы, Модель 1788 имеет вырезку уровня выхода до 24dB. Как только максимальный входной уровень устройства, подключенного после Модели 1788, будет определен, уровень выхода 1788 может быть урезан точно до этого уровня. Входное усиление 1788 затем корректируется, чтобы достичь оптимального качества. В дополнение к корректировке выхода 24db каждый выход может быть заглушен.

• Отдельные аналоговые выходы

Модель 1788 имеет два по отдельности балансируемых, буферизированых аналоговых выхода. Основной выход на XLR - бестрансформаторный серво-сбалансированный, а второй выход - бестрансформаторный сбалансированный, на многоштырьковом разъёме DB25. Это позволяет подключать с оптимальным уровнем два отдельных входа к оптимизированному микрофонному предусилителю.

• Цифровой вариант

В дополнение к аналоговым выходам Модель 1788 имеет три дополнительных цифровых выхода. Аналогово-цифровые преобразователи - 24 битные с выбираемыми частотами дискретизации. Частоты дискретизации могут генерироваться от внутренних часов или внешнего источника. Модель 1788 использует автоматически стабилизируемую схему аналогово-цифрового преобразователя (заявлен патент), который устраняет постоянный ток на выходе без встроенного цифрового фильтра пропускания высоких частот. Цифровые выходы поданы на два разъёма DB25, один для AES/EBU и один для формата T/DIF. Имеется также оптический выход TOSLINK для формата ADAT. Имеется вход AES/EBU на XLR и Word Clock на разъёме BNC для внешнего входа часов. Если устройство используется как ведущее, то имеется AES/EBU выход на XLR.

• Звукогенератор Тестового тона

Это 700Hz тестовый тон с двумя различными уровнями, которые могут быть переданы через шину на любой выбранный канал предусилителя. Эти два уровня - 0dBf (макимальный уровень выхода) и -20dBf. Тестовый тон 0dBf допускает простую настройку для нахождения максимального пика входа на следующих ступенях. Тон -20dBf полезен для цифровых систем, которые используют тон привязки -20dB для '0Vu'.

• Дисплей

Модель 1788 имеет светодиодные индикаторы состояния каждой функции для каждого канала. Двенадцатисегментный светодиодный измеритель показывает габаритную высоту. Два восьмисегментных светодиода показывают входное усиление или максимальный уровень выхода на любом из двух аналоговых выходов. Все индикаторы и измерители могут управляться дистанционно.

• Выход для наушников

Дополнительно Модель 1788 имеет выход для наушников на лицевой панели. Любой канал может быть выбран, а его уровень выхода - скорректирован.

• Качество звука

Заключительное слово относительно качества звука. Aphex традиционно избегает использования звуковых трансформаторов. Чтобы достичь всех функциональных возможностей микрофонного предусилителя, единственым выбором было использование входного трансформатора. После тестирования и прослушивания ряда трансформаторов, компания выбрала Jensen как налучшую комбинацию эффективности и размера. Остальная часть схемы была также разработана с позиций стабильности и превосходного звучания. Модель 1788 построена из компонентов самого высокого качества, чтобы добиться широкой полосы частот, низкого шума и малого искажения. Комбинация высококачественного предварительного усилителя микрофона с исключением длинных кабелей у микрофонов и микрофонных расщепителей обеспечивает потрясающее качество звука.

СПЕЦИФИКАЦИЯ
