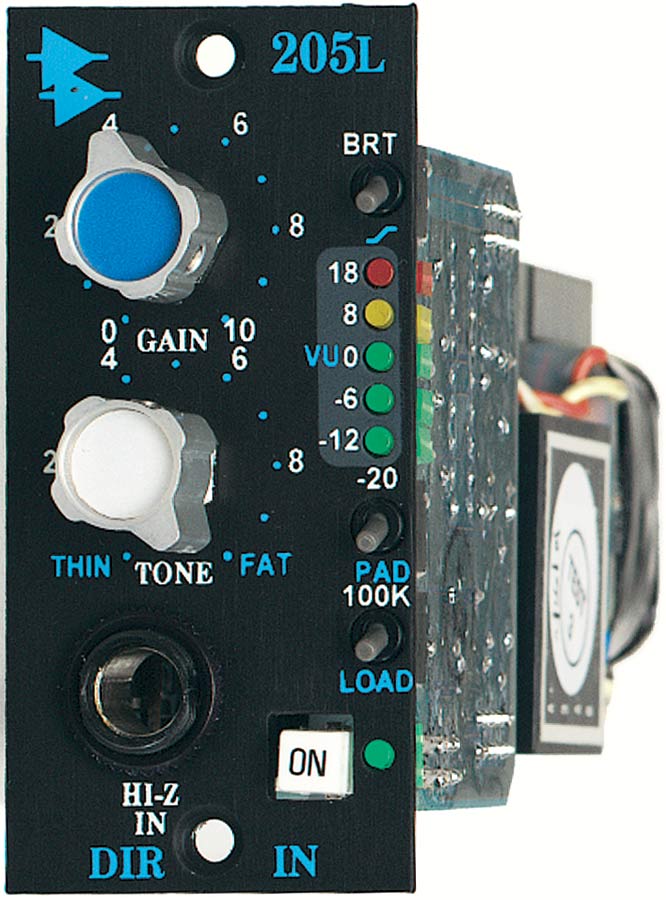

API 205L - Входной модуль Direct Input

     Модуль API 205L Instrument Direct разработан специально для прямого подключения гитары или баса без создания какой-либо нагрузки на звукосниматели. Для подстройки уровня входного сигнала инструмента (до +4 dBu) используется регулятор усиления GAIN. Уникальный регулятор TONE позволяет улучшить качество звучания в области низких частот. Нажатие переключателя BRIGHT позволяет повысить четкость звучания, подобно соответствующему переключателю на любом усилителе. Комбинация регуляторов TONE и BRIGHT позволяет во время записи отказаться от использования какой-либо частотной коррекции на инструменте и сохранить естественный сигнал.

     Конструкция входа разработана таким образом, чтобы нагрузка на звукосниматель не отличалась от нагрузки лампового гитарного усилителя, что сохраняет тональность звучания и минимизирует воздействие нагрузки на звукосниматель. Этот минимальный тракт исключает потребность в стандартном директ-боксе, который в большинстве случаев только преобразует сигнал в симметричный выходной сигнал микрофонного уровня, так что для получения сигнала с уровнем, подходящим для записи, требуется также микрофонный вход, эквалайзер и фейдер.

     Модуль 205L позволяет без использования какого-либо усилителя поднять сигнал любого инструмента до стандартного линейного уровня. Переключатель 100 K LOAD позволяет слегка изменить тональность звукоснимателя, приглушая высокочастотную составляющую сигнала. Переключатель BRIGHT поднимает уровень высоких частот точно также, как аналогичный переключатель на большинстве усилителей инструментов, делая звучание инструмента более чистым без какой-либо внешней частотной коррекции и повышая эффект присутствия. На случай подключения инструмента с встроенным предварительным усилителем или инструмента, имеющего выходной сигнал линейного уровня, например, сэмплера или клавишных, модуль 205L имеет переключатель 20 dB PAD. Этот переключатель позволяет понижать уровень сигнала без дополнительной нагрузки, сохраняя при этом все функциональные возможности 205L.

     С помощью других модулей серии 200L можно создать законченный входной модуль с динамической регулировкой, частотной коррекцией и выходом. Выходной сигнал модуля 205L можно подавать на записывающее устройство или вход гитарного усилителя мощности. При этом исполнитель может находиться в аппаратной, а усилитель инструмента – изолированно в студии.

     Модуль 205L можно использовать в консолях серий Legacy или Vision, или в стойке для оборудования L200. В модуле 205L используются операционные усилители 2510 и 2520, что обеспечивает надежность, большой срок службы и единообразие характеристик оборудования API.

Особенности

• Регулировка усиления (GAIN) в широком диапазоне.
• Высокоомный (Hi-Z) вход, как у лампового усилителя.
• Регулятор тональности (Thin < > Fat), позволяющий улучшить звучание низких частот.
• Переключатель BRIGHT позволяет увеличить эффект присутствия.
• Переключатель 20 dB PAD позволяет понизить уровень входного сигнала.
• Переключатель 100 K LOAD позволяет изменить тональность звучания инструментов.
• Светодиодный 5-сегментный индикатор уровня выходного сигнала.
• Выход с трансформаторной связью до +28 дБм.
• Полностью дискретная конструкция.
