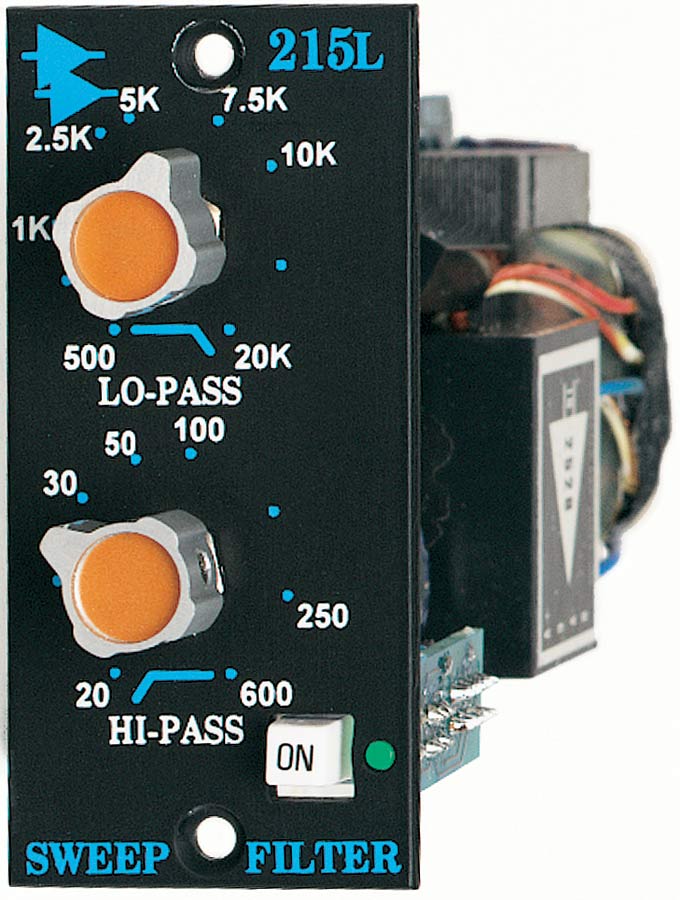

API 215L - Фильтр HP/LP Sweep

     Модуль API 215L представляет собой уникальный пассивный свип-фильтр, разработанный специально для создания контура звучания и сохранения его естественной тональности. Высокая гибкость, повторяющиеся настройки и великолепное звучание этого модуля позволяют использовать его во всех студийных, концертных и вещательных приложениях.

     Конструктивно 215L включает пассивный фильтр нижних частот с крутизной характеристики 6 дБ на октаву и два пассивных фильтра верхних частот с крутизной характеристики 12 дБ на октаву. Фильтры изолированы друг от друга таким же дискретным транзисторным буфером, который используется в знаменитых эквалайзерах серии 550. Это позволяет свести к минимуму взаимодействие между фильтрами, а также создать низкоомный источник сигнала для фильтра, следующего за буфером. На входе модуля используется симметричная схема с операционным усилителем API 2510, которая сводит к минимуму воздействие нагрузки на любое подключенное к этому входу устройство. В выходном каскаде используется трансформаторный симметричный выход, сигнал на который подается с полностью дискретного операционного усилителя API 2520.

     Оба фильтра имеют плавную регулировку в пределах от 20 Гц до 20 кГц в двух диапазонах. Фильтр нижних частот регулируется в пределах от 500 Гц до 20 кГц, а фильтр верхних частот – в пределах от 20 Гц до 600 Гц. Это позволяет охватить широкий диапазон частот во всем спектре аудиосигнала. Параметры фильтра 215L дают возможность использовать его для устранения низкочастотной составляющей звучания тарелок, когда требуется естественное звучание, а не звучание со сдвинутой фазой, которое обеспечивают устанавливаемые на большинство консолей фильтры с крутизной характеристики от 18 до 24 дБ на октаву. Также эту модель можно использовать для сужения полосы комнатных микрофонов, но без полной потери низкочастотного звучания, которая возникает при использовании фильтров с крутой характеристикой.

     Модель 215L можно использовать в консолях серий Legacy, Legacy Plus или Vision, или в стойке для оборудования L200. В фильтре 215L используются операционные усилители 2510 и 2520, что обеспечивает надежность, большой срок службы и единообразие характеристик оборудования API.

Особенности

• Регулировка в широких пределах фильтра нижних частот (LOPASS) с крутизной характеристики 6 дБ на октаву.
• Регулировка в широких пределах фильтра верхних частот (HIPASS) с крутизной характеристики 6 дБ на октаву.
• Симметричный вход.
• Пассивная конструкция фильтра для получения ровной тональности.
• Пропускание сигнала с единичным усилением.
• Переключатель обхода BYPASS с фиксированным проводным подключением.
• Выход с трансформаторной связью до +28 дБм.
• Полностью дискретная конструкция.
