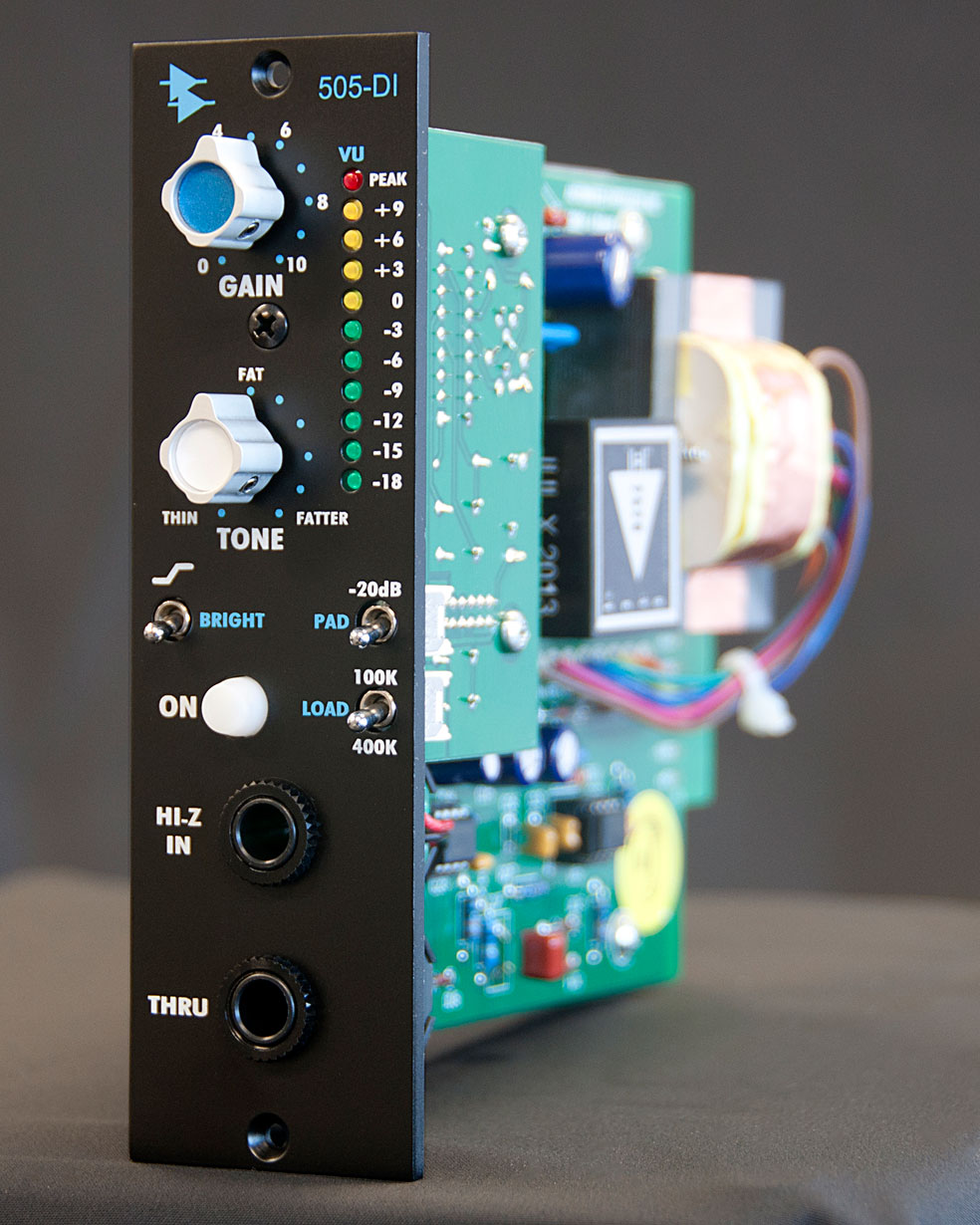

API 505 DI - Директбокс

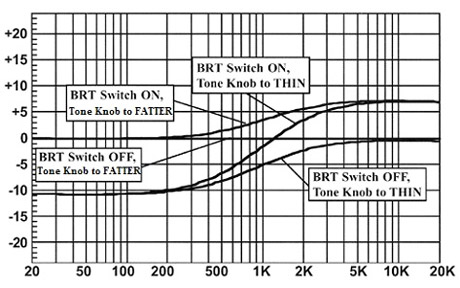

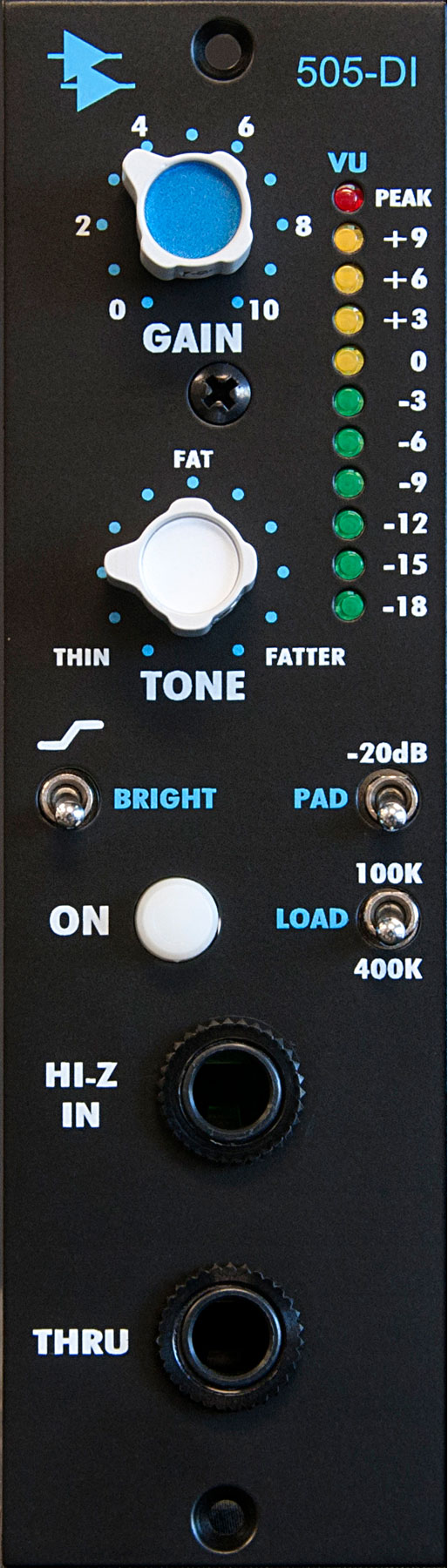

API 505-DI Direct Input – входной модуль для прямого подключения гитары, баса или клавишных инструментов.  Для подстройки уровня входного сигнала инструмента (до +4 dBu) используется регулятор усиления GAIN. Уникальный регулятор TONE позволяет улучшить качество звучания в области низких частот. Нажатие переключателя BRIGHT позволяет повысить четкость звучания, подобно соответствующему переключателю на любом усилителе. Комбинация регуляторов TONE и BRIGHT позволяет во время записи отказаться от использования какой-либо частотной коррекции на инструменте и сохранить естественный сигнал без создания какой-либо нагрузки на звукосниматели.

Длина звукового тракта сокращается до минимума, т.к. не требует использования отдельного директ-бокса, который в большинстве случаев только преобразует входной сигнал в симметричный сигнал микрофонного уровня, и требуется также микрофонный вход, эквалайзер и предусилитель с фейдером для получения уровня, подходящего для записи.

Модуль 505-DI является дальнейшим развитием API 205L и позволяет без дополнительного предусилителя поднять сигнал любого инструмента до стандартного линейного уровня. Переключатель 100K / 400K LOAD позволяет слегка изменить тональность звукоснимателя, приглушая или акцентируя высокочастотную составляющую сигнала. На случай подключения инструмента с встроенным предварительным усилителем или инструмента, имеющего выходной сигнал линейного уровня, например, сэмплера или клавишных, модуль 505-DI имеет переключатель 20 dB PAD. Этот переключатель позволяет понижать уровень сигнала без дополнительной нагрузки, сохраняя при этом целостность входящего сигнала.

Особенности API 505-DI:

• Регулировка усиления в широком диапазоне (gain 55 дБ)
• Высокоомный (Hi-Z) вход на передней панели
• Маршрутизация Thru на передней панели
• Регулятор TONE обеспечивает настройку звучания
• Переключатель BRIGHT позволяет акцентировать «яркость» звучания
• Светодиодный 10-сегментный индикатор уровня выходного сигнала
• Светодиодный индикатор пикового выходного уровня
• Переключатель 20 dB PAD
• Переключатель 100K / 400K LOAD
• Полностью дискретная схемотехника
• Знаменитые операционные усилители API 2520 и 2510

 Технические характеристики

• Тип фильтра TONE: Passive Shelf, двухдиапазонный
• Средняя частота фильтров: НЧ 150 Гц, ВЧ 8 кГц
• Входной импеданс: >380 КОм, небалансный
• Выходной импеданс: 75 Ом, балансный с трансформаторной связью
• Номинальные уровни: от -40 dBu до +20 dBu
• Уровень клиппинга: +30 dBu
• Частотная характеристика: 30 Гц – 20 кГц
• Шум: 98 дБ, невзвешенный, 20 Гц – 20 кГц
• THD: 0,01% (+4 дБ @ 2 K)
• Слот: 156 SP, 15-контактный
• Электропитание: ±16 В переменного тока, до 130 мА (при +24dBu на выходе)
