Dolby 702

Блок звуковоспроизведения Dolby Digital

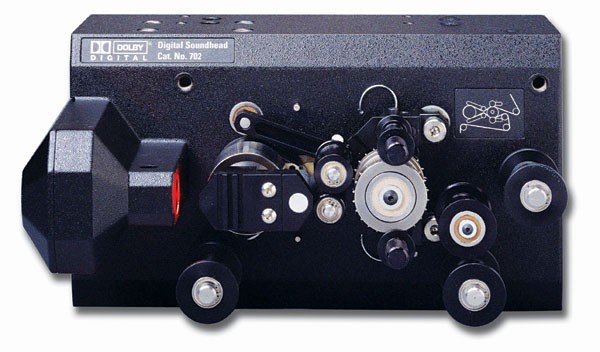

Цифровой блок звуковоспроизведения Dolby № 702 представляет собой считывающее устройство надстраиваемого типа, которое закрепляется прямо на многие выпускаемые в настоящее время и более "старые" кинопроекторы и позволяет воспроизводить звуковые дорожки Dolby Digital и Dolby Digital Surround EX.

Разработанное для обеспечения высоких рабочих характеристик и долговечной эксплуатации, устройство 702 является стандартом воспроизведения звуковых дорожек Dolby Digital. Для считывания дорожки Dolby Digital с 35-миллиметровой фильмокопии в устройстве 702 используется более эффективные ПЗС и объектив новой конструкции, светодиодный индикатор уровня и настройка, встроенный блок питания, не требующий подключения к источнику питания переменного тока, и новейшая светодиодная технология. Считанный сигнал подается на процессор или декодер Dolby Digital, установленный в кинотеатре.

Для обеспечения ровного перемещения пленки устройство 702 имеет конфигурацию натяжения петли Davis с легкой зарядкой пленки и двумя рычагами регулировки натяжения, обеспечивающими великолепное направление пленки.

К числу преимуществ Dolby Digital можно отнести высокое качество звучания, размещение звуковой дорожки на пленке и легкое изготовление прокатных фильмокопий. Именно поэтому система Dolby Digital стала стандартом многоканальной записи звука по всему миру. Блок звуковоспроизведения 702 позволяет модернизировать системы, установленные в кинотеатрах, и дать им все преимущества Dolby Digital, включая Dolby Digital Surround EX с третьим, задним каналом пространственного звучания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Конструкция: Литой алюминиевый корпус с матовым черным покрытием.

Установка: Блок звуковоспроизведения устанавливается непосредственно на следующие проекторы:

• Ballantyne Pro 35
• Century 35
• Century JJ (ранние версии могут потребовать использования адаптера)
• Christie P35
• Simplex 35/70 и 35
• Cinemeccanica V4, V5, V8 и V9

Примечание: Для установки на место рычага верхнего ролика на проекторах Cinemeccanica V5 и V8 сверху на блок звуковоспроизведения № 702 потребуется адаптер № 690.

Монтажные платы адаптера выпускаются для следующих проекторов:

• Norelco AA-II/Philips DP70: Dolby № 695
• Kinoton DP75, FP20 и FP30: Dolby № 696

Подключение сигнала:

Для подключения блока звуковоспроизведения к кинопроцессору используется экранированный видеокабель компьютерного типа. Блок звуковоспроизведения поставляется с 10-метровым кабелем, имеющим 12-контактный разъем для подключения к устройству № 702 и 25-контактный разъем типа D для подключения к процессору.

Внутренние элементы управления:

Блок звуковоспроизведения имеет элементы управления для настройки управляющего тока светодиода.

Аксессуары:

Имеются собранные узлы роликов (35 мм и 35/70 мм) для заправки пленки вместе с дополнительным обходным трактом.

Длинные видеокабели для подключения блока звуковоспроизведения:

• 15 метров: № 83237
• 30 метров: № 83142

Размеры и вес:

• 150 х 175 х 275 мм
• Вес нетто: 5 кг

Условия окружающей среды

• Функционирование: От 0° до 40° C
• Хранение: От 0 до 85° C
• Влажность: Относительная влажность от 20 до 80%, без конденсации.

Данное устройство по электромагнитной совместимости соответствует требованиям директивы 89/336/EEC и имеет соответствующую маркировку СЕ.
