DRAWMER DA-6

УСИЛИТЕЛЬ / РАСПРЕДЕЛИТЕЛЬ (ДИСТРИБЬЮТОР)

    Распределение монофонических или стереофонических симметричных аудиосигналов от одного источника сигнала по множеству "адресатов" используется во многих случаях, например, в многозоновых системах звукоусиления, прессконференциях, на спортивных соревнованиях, в радиовещательных студиях, в системах тиражирования аудиозаписей, то есть везде, где необходимо высококачественное распределение аудиосигнала с помощью длинных кабелей по нескольким зонам или местам установки оборудования.

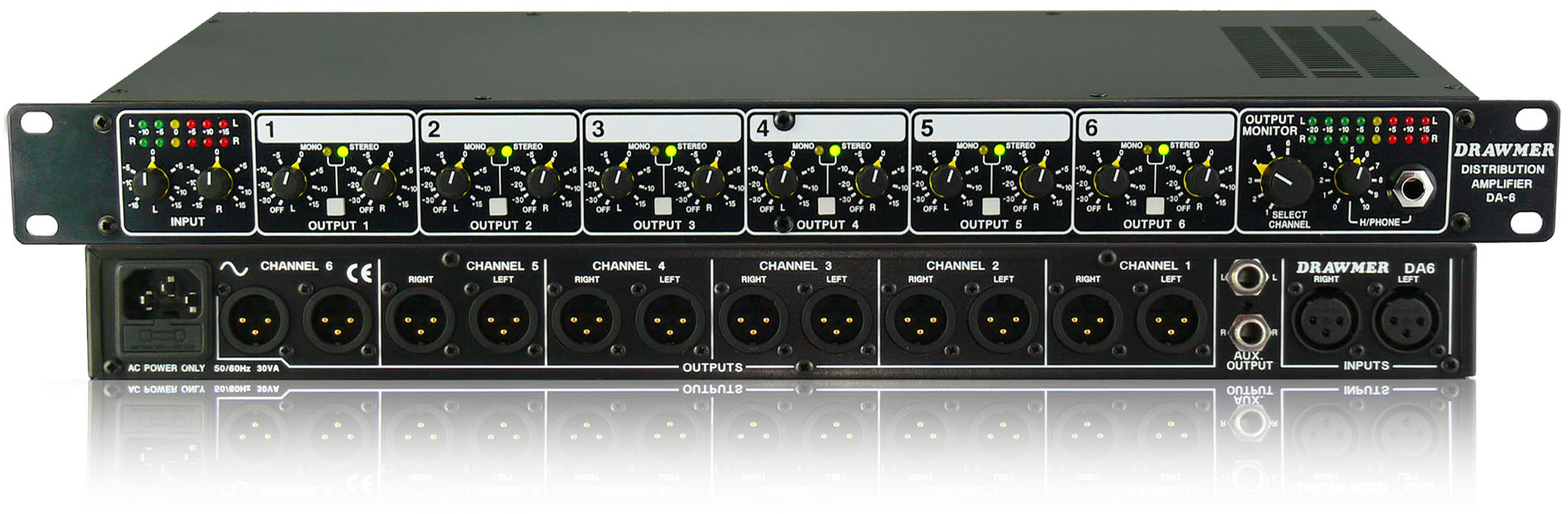

   Drawmer DA-6 представляет собой шестиканальный стереофонический (или двенадцатиканальный монофонический) усилитель-распределитель, имеющий симметричные входы и выходы на разъемах типа XLR с дополнительным трансформаторным симметрированием. Питание на удаленные усилители и записывающие устройства подается от отдельных источников.

    Стереофонический вход имеет отдельные регуляторы уровня для левого и правого каналов с столбцовым индикатором уровня на светодиодах, что позволяет установить правильный баланс стереофонического сигнала или двух монофонических сигналов. Каждый из шести выходов имеет регуляторы уровня сигнала правого и левого каналов и переключатель моно/стерео, который позволяет выбрать либо один стереофонический выход, либо два монофонических выхода для каждого канала. Это позволяет усилителю DA-6 функционировать либо по схеме 1 стереофонический вход х 6 стереофонических выходов, либо один монофонический вход х 12 монофонических выходов, или в виде любой комбинации двух этих вариантов.

    Секция выходов усилителя имеет переключатель выбора канала, что позволяет выводить на светодиодный столбцовый индикатор по отдельности уровни сигналов левого и правого канала каждого выхода и контролировать их с помощью наушников, подключенных к соответствующему выходу усилителя. Также на задней панели усилителя имеется пара стереофонических выходов (TRS) для подключения других усилителей DA-6, что позволяет распределять сигнал по большему количеству каналов (зон).

• Установка

    Усилитель DA-6 предназначен для установки в стандартную 19-дюймовую стойку для оборудования и занимает в стойке одно стандартное место (1U). Не устанавливайте данный усилитель непосредственно над усилителями мощности или блоками питания, которые выделяют большое количество тепла. Всегда подключайте кабель питания к электрической розетке с заземлением. Для предотвращения появления следов от монтажных болтов на передней панели усилителя должны использоваться картонные или пластиковые шайбы.

• Подключение аудиосигналов

    В качестве входов и выходов аудиосигнала на данном усилителе используются симметричные разъемы типа XLR. Разводка контактов следующая: контакт 1 - земля, контакт 2 - провод под напряжением, контакт 3 - нулевой провод. При использовании с несимметричными системами контакт 3 (нулевой провод) должен заземляться на входах и выходах усилителя внутри разъемов XLR.

    Выходы Stereo Link представляют собой симметричные 6,3-миллиметровые разъемы типа TRS, в которых центральный (штыревой) контакт является проводом под напряжением, кольцевой контакт является нулевым проводом, а экран соединен с землей. Данные разъемы используются для последовательного подключения нескольких усилителей DA-6, если в системе необходимо иметь более 6-ти стереофонических выходов.

• Помехи

    Если усилитель должен использоваться в таких местах, где он будет подвергаться воздействию сильных помех, например, рядом с телевизионными или радиопередатчиками, рекомендуется использовать устройство с дополнительной проводкой, имеющей симметричную конфигурацию. Экраны сигнальных кабелей должны быть подсоединены на разъеме XLR к шасси, а не к контакту 1. Усилитель DA-6 полностью соответствует стандартам электромагнитной совместимости.

• Паразитные контуры с замыканием через землю

    В случае возникновения проблем, связанных с паразитными контурами с замыканием через землю, никогда не отключайте провод заземления кабеля подачи питания. Вместо этого попробуйте отсоединить экран каждого сигнального кабеля, соединяющего выходы MX40 с коммутационной панелью, на одной стороне. Если необходимы такие меры, рекомендуется использовать симметричные соединения.

• Разделительные трансформаторы

    Усилитель DA-6 обладает возможностью изолирования своих выходов с помощью низкоомных (600 Ом) симметричных трансформаторов. Каждый выход может быть изолирован индивидуально, поэтому существует возможность использования смешанной конфигурации, в которой некоторые выходы сохраняют свое электронно-симметричное соединение по умолчанию. Разделительные трансформаторы могут устанавливаться производителем или модернизироваться представителем компании Drawmer или квалифицированным инженером. Разделительные трансформаторы изготавливаются компанией Beyer (Gmbh) и имеют номер по каталогу TR/BV310-101-031. Номер по каталогу Drawmer #6105. Неправильная установка разделительного трансформатора или использование трансформаторов неподходящего типа может привести к аннулированию гарантии.

• Наушники

    Для обеспечения текущего контроля каждого выхода усилителя на его передней панели имеется стереофоническое 6,3-миллиметровое гнездо типа TRS. Данное гнездо имеет стандартную разводку проводов: центральный штыревой контакт - левый канал, кольцевой контакт - правый канал, а экран - общая земля. Данный выход позволяет подключать наушники, имеющие полное сопротивление от 8 до 600 Ом. Усилитель имеет выходную мощность около 1 Вт. Необходимо быть осторожным при использовании высокой выходной мощности при подключении низкоомных наушников.

• Подключение к источнику питания

    Усилитель DA-6 поставляется с кабелем питания, подходящим для электрических розеток той страны, в которой продается каждый конкретный усилитель. Для обеспечения безопасности очень важно, чтобы пользователь использовал именно этот кабель для подачи питания на усилитель и подключения его к контакту заземления на электрической розетке. Кабель не должен переделываться или модифицироваться каким-либо образом.

    Разъем подачи питания имеет встроенный выдвижной держатель предохранителя, в котором находится предохранитель питания (и резервный предохранитель). Вынуть держатель предохранителя возможно только тогда, когда от усилителя отключен кабель подачи питания. При нормальной работе усилителя предохранитель никогда не должен перегорать. Если же предохранитель перегорает, это говорит о неисправности усилителя. Неисправность должна быть найдена квалифицированным инженером сервисного центра. При замене предохранителя всегда соблюдайте необходимые меры безопасности.

    Если, по какой-либо причине, усилитель должен работать от источника электропитания с напряжением, отличающимся от того напряжения питания, в расчете на которое данное устройство поставлялось пользователю, квалифицированный инженер должен проделать приведенную ниже процедуру. Если процесс изменения напряжения питания должен проводиться часто, то для упрощения данной процедуры должен быть установлен переключатель (номер по каталогу #7026, может быть приобретен у дилера Drawmer).

• Отключите усилитель от источника электропитания.

    Используя отвертку типа "pozidrive" номер 1, открутите семь самонарезающихся винтов, которые удерживают верхнюю крышку (по два винта вдоль каждой стороны, два вдоль верхнего края сзади и верхний винт на передней панели).

    Снимите блок питания (модуль PSU), открутив отверткой типа "pozidrive" четыре самонарезающихся винта (два винта удерживают разъем подачи электропитания и два находятся вдоль нижнего края печатной платы).

ОПИСАНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ

    Усилитель DA-6 был разработан с учетом легкости эксплуатации. Он может работать с симметричными и несимметричными сигналами, имеющими уровни в пределах от -15 дБ до +15 дБ.

• Input L & R

    Данные регуляторы должны использоваться для настройки оптимального уровня усиления входного сигнала левого и правого каналов. Используйте находящийся выше дисплей для того, чтобы быть уверенным в установке правильного уровня. Возможна настройка в пределах +/- 15 дБ. Отдельные регуляторы уровня предназначены для совмещения любого сдвинутого стереофонического звукового образа.

• Дисплей входного сигнала

    Так как DA-6 обычно используется в качестве линейного усилителя, вполне обычным является присутствие сигналов в положительной области усиления на данном дисплее. Однако, следите за тем, чтобы светодиодный индикатор +15 дБ включался только кратковременно, иначе возможно появление искажений сигнала.

• Output L & R

    Данные регуляторы должны использоваться для настройки оптимального уровня выходного сигнала левого и правого каналов в соответствии с входной секцией подключенного устройства. Возможна настройка в пределах +/- 15 дБ. Обычно любой сдвиг стереофонического образа корректируется регуляторами уровня входного сигнала правого и левого каналов. Однако, для полного управления стереофоническим образом предусмотрены отдельные регуляторы выходного сигнала.

• Mono/Stereo

    Данный переключатель позволяет выбирать для выхода отдельные стереофонические сигналы или сумму этих сигналов для создания одного монофонического сигнала. Для демонстрации состояния используется светодиодный индикатор.

• Chan Select

    Данный поворотный переключатель позволяет выбрать, какой стереофонический (или монофонический) выходной сигнал должен быть направлен на стереофонический усилитель наушников.

• H/Phone

    Данный регулятор позволяет изменять выходную мощность усилителя наушников. Необходимо быть внимательным при использовании высокой выходной мощности и наушников с низким полным сопротивлением.

• Дисплей выходного сигнала

    Данный дисплей показывает выходные уровни стереофонического сигнала того канала, который подается на наушники. Это позволяет избежать использования наушников в качестве единственного метода контроля выходных сигналов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DA-6

Диапазон рабочих частот при нагрузке 10 кОм

Выходной сигнал 0 дБ:

18 Гц - 58 кГц (-3 дБ)

25 Гц - 34 кГц (-1 дБ)

Выходной сигнал +10 дБ:

66 Гц - 58 кГц (-3 дБ)

87 Гц - 34 кГц (-1 дБ)

Диапазон рабочих частот при нагрузке 600 Ом

Выходной сигнал 0 дБ:

22 Гц - 22 кГц (-3 дБ)

31 Гц - 12 кГц (-1 дБ)

Выходной сигнал +10 дБ:

82 Гц - 22 кГц (-3 дБ)

109 Гц - 12 кГц (-1 дБ)

Трансформатор Beyerdynamic имеет зависящие от нагрузки вносимые потери 4 dBs на 600 Ом (0,3 дБ на 10 кОм).

Выход трансформатора оптимизирован для нагрузок между 600 Ом и 1 МОм параллельно с емкостью от 5 пФ до 150 пФ.

Необходимое питание: 115 В или 230 В, 50 - 60 Гц, 30 Вт.

МЕРЫ БЕЗОПАСНОСТИ

• Внимание - предохранитель электропитания

    Для снижения риска возгорания заменяйте предохранитель питания только на предохранитель того же типа. Это должен быть предохранитель класса 3, 230 В, с задержкой срабатывания, рассчитанный на ток 63 мА, если переключатель выбора напряжения электропитания установлен на 230 В переменного тока, или рассчитанный на 120 мА, если переключатель выбора напряжения электропитания установлен на 115 В переменного тока. Все предохранители должны соответствовать нормам BS EN 60127-2: 1991, Sheet III. Корпус предохранителя имеет размеры 20 мм х 5 мм.

• Внимание - кабель электропитания

    Не пытайтесь переделать входящий в комплект усилителя кабель электропитания.

• Внимание - обслуживание

    Не занимайтесь ремонтом самостоятельно. Для ремонта обращайтесь только к квалифицированным специалистам в сервисный центр.

• Предупреждение

    Для снижения риска возгорания или поражения электрическим током не подвергайте данное устройство воздействию дождя или влаги.

• Внимание - наушники

    Усилитель наушников в данном устройстве имеет выходную мощность 1 Вт на нагрузку 8 Ом. Компания Drawmer не несет никакой ответственности за вред, нанесенный слуху оператора или акустическим системам при использовании сигналов с чрезмерно высоким выходным уровнем.
