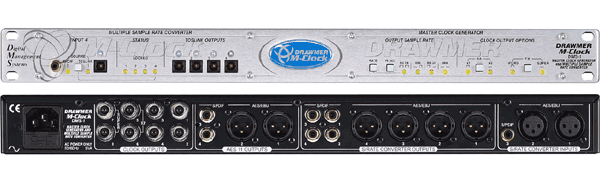

DRAWMER DMS-1 MASTER-CLOCK

ЗАДАЮЩИЙ ГЕНЕРАТОР ТАКТОВЫХ ИМПУЛЬСОВ / ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ ДИСКРЕТИЗАЦИИ

В современных студиях постоянно возрастает количество цифровых устройств, которые необходимо соединять друг с другом. При этом серьезной проблемой может стать поддержание целостности цифрового сигнала. Традиционные профессиональные решения предусматривают использование дорогостоящего задающего тактового генератора, который обеспечивает синхронизацию всего цифрового оборудования студии. Но во многих студиях часто используется оборудование, которое не имеет входов синхронизации Wordclock, например, бытовые проигрыватели компакт-дисков, минидисковые деки, аппараты DAT и звуковые карты недорогих компьютеров.

Уникальное решение данной проблемы, разработанное компанией Drawmer, носит название M-Clock. Это недорогое и специально разработанное устройство представляет собой задающий тактовый генератор с множеством выходов, который также обладает четырьмя дополнительными каналами преобразования частоты дискретизации, для синхронизации которых используется тот же самый задающий генератор. Имеются также альтернативные выходы синхронизации для подключения оборудования, не имеющего входов Wordclock, которое может синхронизироваться через свои цифровые входы аудиосигнала с помощью "сигнала черного поля", не переносящего никакой звуковой информации.

Преимущества объединения сигнала Wordclock с несколькими каналами синхронизированного преобразования частоты дискретизации значительны и часто недооцениваются. При использовании устройства M-Clock все ваше профессиональное и бытовое цифровое оборудование может работать в одной системе, синхронизирующейся по одному и тому же задающему генератору, что позволит больше не беспокоиться о поиске подходящего источника синхронизации. Вы обнаружите, что вам больше не нужно переключать оборудование между внутренним и внешним источником синхронизации при изменении соединений. А высочайший уровень точности и низкое дрожание синхросигнала, обеспечиваемые генератором M-Clock, помогут поддержать оптимальный стереофонический образ, снизить шумы и искажения. Если в вашей студии имеется несколько компонентов цифрового оборудования, независимо от того, профессиональное ли оно или бытовое, или даже комбинация и того и другого, M-Clock является именно тем устройством, которое может использоваться для эффективной модернизации вашей системы за вполне разумные деньги.

Основные особенности

В задающем генераторе тактовых импульсов используются генераторы xtal (TCXO) с температурной компенсацией, имеющие очень низкое дрожание и стабильность AES grade 1

Устройство имеет 24 выхода:

8 выходов Wordclock, имеющих частоту от 44,1 кГц до 192 кГц, плюс опцию superclock.

4 выхода AES 11 "blank frame", имеющих частоту дискретизации от 44,1 кГц до 96 кГц.

4 канала повышения/понижения частоты дискретизации стереофонических сигналов, каждый с тремя одновременными выходами.

Внутренний тактовый генератор

Два генератора xtal (TCXO) с температурной компенсацией

Стабильность AES GRADE 1:

Допустимое отклонение: +/- 1 ppm (0 - 60°C), < +/- 1 ppm (15 - 30°C)

Фазовый шум: -130 дБс/Гц на частоте 1 кГц

При 24,5760 МГц для Fs 48 кГц, 96 кГц и 192 кГц + 256 Fs (superlock)

При 22,5792 МГц для Fs 44,1 кГц, 88,2 кГц и 176,4 кГц + 256 Fs (superlock)

Выходы Word Clock

Полное выходное сопротивление 22,5 Ом дает 4 В (размах) на 75 Ом

Выходы 1 - 4: выбор между 44,1, 48, 88,2, 96 кГц.

Выходы 5 - 6: выбор между 44,1, 48, 88,2, 96, 176,4, 192 кГц.

Выходы 7 - 8: выбор между 44,1, 48, 88,2, 96, 256Fs (superclock)

Выходы AES 11

Два Neutrik XLR 110 Ом при 44,1, 48, 88,2, 96 кГц

Два позолоченных типа Phono 44,1, 48, 88,2, 96 кГц

Преобразование частоты дискретизации

4 стереофонических преобразователя частоты дискретизации: полное преобразование с повышением/понижением частоты/2 входа Neutrik XLR AES/EBU/ 1 вход Phono SPDIF

1 переключаемый вход Phono/TOSLINK (передняя панель)

Все выходы одновременно на 4 х AES/EBU XLR/ 4 x SPDIF Phono / 4 x TOSLINK

Полный коэффициент гармоник + шумы: > 120 dBFs
