• Полностью перестраиваемая функция "Peak Punch"
• Плавно настраиваемые фильтры верхних и нижних частот для работы гейта в "частотно-зависимом режиме"
• Точный контроль огибающей, атака, удержание, спад и интервал
• Вход ключа для внешнего переключения
• Канал прослушивания "Key Listen"
• Короткое время атаки, сохраняющее естественное нарастание звукового сигнала

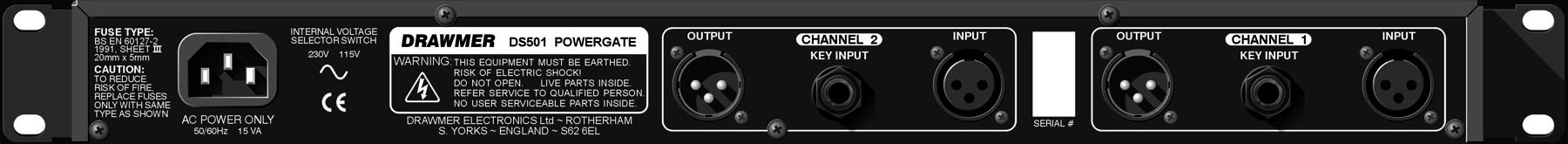

• Симметричные входы и выходы
• Стереофоническое подключение
• Может использоваться в режимах "Gating" и "Ducking"
• Высокие звуковые характеристики

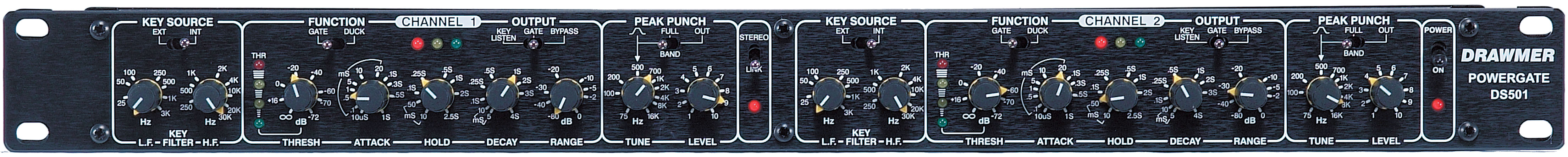

Находясь в линейке оборудования Drawmer выше двухканального гейта DS-201, являющегося индустриальным стандартом, гейт DS-501 имеет новую работающую в двух режимах перестраиваемую секцию обработки "Peak Punch" на каждом канале. В режиме настройки регулятор плавного изменения частоты в пределах от 75 Гц до 16 кГц позволяет пользователю отследить форму сигнала, поступающего на гейт, и установить тот диапазон спектра звукового сигнала, в котором будет работать функция Peak Punch. Кроме того, еще один регулятор позволяет пользователю установить степень обработки сигнала. Также может использоваться второй режим функции Peak Punch - широкополосный.

Перестраиваемая функция "Peak Punch" разработана в основном для использования с барабанами и другими ударными инструментами. Она позволяет воспроизводить частоты, которые обычно отсутствуют (или имеют недостаточно высокий уровень) в звучании отдельных барабанов, значительно повышая уровень четкости и присутствия проходящего через гейт сигнала. Использование "Peak Punch" в области низких частот добавляет глубину звучания тонким барабанам, а в области высоких частот - динамически выделить удары по ободу или звучание малого барабана.

Настройка нойс-гейтов может быть скучной и неблагодарной работой. Например, при попытке выделения сигнала из нежелательных шумов или перекрестных помех, которые имеют относительно высокий уровень, серьезной проблемой могут стать случайные срабатывания гейта от нежелательных составляющих звукового сигнала. Особенно часто это можно встретить в студии при записи барабанов. Если гейт используется для "очистки" звучания малого барабана, велика вероятность того, что звучание расположенной рядом педальной тарелки будет попадать в микрофон малого барабана, привода к открыванию гейта. С данной проблемой поможет справиться повышение уровня порога, но при этом возрастает вероятность того, что тихий удар по малому барабану просто не приведет к открыванию гейта и все впечатление от игры барабанщика будет испорчено.

Предлагаемое Drawmer решение данной проблемы заключается в использовании двух плавно перестраиваемых фильтров - одного фильтра верхних частот и одного фильтра нижних частот - которые действуют в сочетании с побочной цепью прослушивания. Установив внешний переключатель в режим прослушивания (Key Listen), пользователь получает возможность на слух оценить работу фильтров и настроить их таким образом, чтобы устранить из звучания составляющие, вносимые педальной тарелкой. Это позволяет гейту открываться только при поступлении низкочастотных сигналов, создаваемых малым барабаном.

Очень быстрая атака нойз-гейта DS-501 означает, что он может открываться за считанные микросекунды, сохраняя естественность атаки любого звучания, проходящего через гейт, а точный контроль огибающей означает, что уровень усиления может изменяться таким образом, который лучше всего подходит для обрабатываемого сигнала. Если привести пример, связанный с вокалом, то понятно, что очень быстрая атака необходима для того, чтобы не "обрезать" первые согласные звуки, а более медленный спад предотвратит потерю окончаний слов, а также "уберет" все шумы постепенно, вместо того чтобы грубо их "обрезать". Последнее очень важно, так как человеческий слух значительно более чувствителен к резкому изменению уровня шума, чем к постоянному присутствию шума с низким уровнем.

Другой очень важной функцией, выполняемой гейтом, является изменение очертания характеристики существующего звучания. Примером этого может служить простая линия задержки, используемая для сохранения звучания, которое должно быть позже добавлено к сводимой фонограмме. Гейт может использоваться для создания более медленной атаки или более быстрого спада звучания. Точная настройка огибающей спада звучания может эффективно скрыть любой шум, имеющийся в конце отобранного фрагмента звучания. При использовании сэмплера или драм-машины гейт может рассматриваться как переключаемый формирователь огибающей, а возможность управления огибающей в широких пределах делает нойз-гейт DS-501 идеальным устройством для такого использования.

Устройство имеет вход для подключения дополнительного переключателя, что позволяет организовать внешнее переключение гейта. В качестве примера можно привести использование сигнала малого барабана для открывания гейта на отдельном всенаправленном микрофоне, предназначенном для создания естественной альтернативы реверберации гейта.

На каждом канале нойз-гейта может индивидуально переключаться режим с "Gating" на "Ducking" для случаев наложения голоса или удаления "щелчков" и "хлопков".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Уровень шумов при единичном усилении относительно 0 дБ, гейт открыт
• Широкополосный 22 Гц - 22 кГц, CCIR ARM IEC A Q-Pk CCIR
• AV -90 дБ, -95 дБ, -95 дБ, -97 дБ, -84 дБ
• RMS -88 дБ, -93 дБ, -93 дБ, -95 дБ
• Искажения: 100 Гц, 1 кГц, 10 кГц
• Входной сигнал 0 дБ: <0,025%, <0,025%, <0,025%
• Необходимое питание: 185 - 250 В переменного тока 50 - 60 Гц, 9 Вт
• Номинал предохранителя: 32 мА для 230 В, 63 мА для 115 В
• Тип предохранителя: 20 мм х 5 мм, класс 3 с задержкой срабатывания, рабочее напряжение 250 В, соответствует BS EN 60127-2: 1991 Sheet III
• Размер корпуса: 482 мм (Ш) х 44 мм (В) х 200 мм (Г)
• Вес (включая упаковку): 3,4 кг
