DRAWMER LA 12

УСИЛИТЕЛЬ / РАСПРЕДЕЛИТЕЛЬ

LA 12 представляет собой малошумящий усилитель-распределитель с низкими перекрестными помехами. Усилитель обладает широкой частотной характеристикой, разработанной специально для копирования кассет в режиме реального времени. Так как все больше средств вкладывается именно в эту форму копирования кассет, LA 12 представляет собой эффективное решение сопряжения большого количества кассетных дек в режиме реального времени.

• Один стереофонический вход с главным регулятором уровня усиления и регулятором баланса.
• Двенадцать стереофонических выходов, каждый с индивидуальным регулятором уровня выходного сигнала.
• Дополнительный стереофонический выход, сигнал на который подается после регулятора уровня усиления и регуляторов баланса, может быть соединен с входом второго усилителя LA 12, если необходимо иметь более двенадцати стереофонических выходов.
• Устройство будет работать на системных уровнях в диапазоне от -20 дБ до +10 дБ.
• Максимальное усиление +20 дБ достигается на устройстве, которое допускает подключение широкого спектра оборудования в качестве "источников" и "адресатов" сигнала.
• Все соединения аудиосигналов осуществляются с помощью разъемов RCA профессионального качества, что значительно облегчает установку.
• Размеры 482 мм (ш) х 44 мм (в) х 180 мм (г).

УСТАНОВКА

Усилитель LA 12 предназначен для установки в стандартную 19-дюймовую стойку для оборудования и занимает в стойке одно стандартное место (1U). Не устанавливайте данный усилитель непосредственно над усилителями мощности или блоками питания, которые выделяют большое количество тепла. Для предотвращения появления следов от монтажных болтов на передней панели усилителя должны использоваться картонные или пластиковые шайбы.

ВВЕДЕНИЕ

Устройство имеет один стереофонический вход с главным регулятором уровня усиления и регулятором баланса и двенадцать стереофонических выходов, каждый из которых имеет индивидуальный регулятор уровня выходного сигнала.

Усилитель может использоваться для подачи одного стереофонического сигнала на двенадцать разных выходов. Типичным примером применения данного усилителя является система тиражирования кассет в режиме реального времени, но он может использоваться и в других различных приложениях. К ним можно отнести подачу одного стереофонического сигнала в разные комнаты/зоны в пределах одной системы, например, дискотеке, торговом комплексе и т.п.

Устройство имеет максимальный коэффициент усиления +20 дБ, что позволяет подключать широкий спектр оборудования в качестве "источников" и "адресатов" сигнала.

Дополнительный стереофонический выход, сигнал на который подается после регулятора уровня усиления и регулятора баланса, может быть соединен с входом второго усилителя LA 12, что позволяет иметь большее количество стереофонических выходов.

ИСПОЛЬЗОВАНИЕ

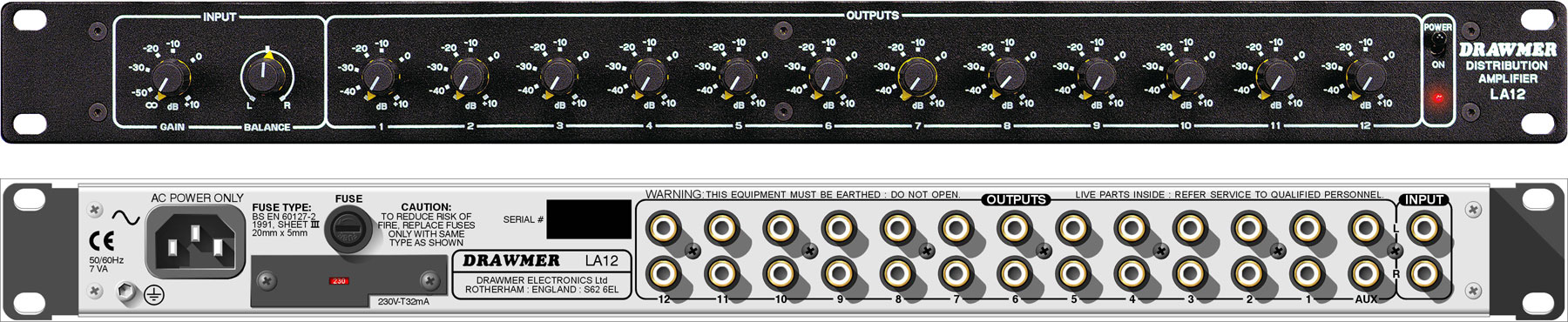

Конструкция усилителя LA 12 предполагает легкость его использования. Усилитель позволяет подавать входные сигналы с уровнем от -10 дБ до +10 дБ. Источник сигнала должен подключаться к разъемам на задней панели усилителя, которые маркированы как INPUT (левый и правый канал). Разъемы OUTPUT соединяются с входами устройств, на которые должны подаваться выходные сигналы усилителя. Каждый из регуляторов на передней панели позволяет одновременно настраивать правый и левый каналы.

Входной сигнал: Уровень входного сигнала определяется поворотом регулятора "Gain". Регулятор "Balance" позволяет настраивать баланс правого и левого каналов.

Выходной сигнал: Регуляторы "Output", пронумерованные от 1 до 12, позволяют настраивать уровень соответствующих выходов, разъемы которых находятся на задней панели усилителя.

Дополнительный выход: Данная пара выходных разъемов может использоваться для подключения другого усилителя LA 12. Уровень выходного сигнала определяется положением регуляторов уровня и баланса входного сигнала.

Подключение аудиосигналов

Для подключения аудиосигналов используются разъемы типа RCA профессионального уровня. Белый разъем предназначен для сигнала левого канала, а красный разъем - для сигнала правого канала. В случае возникновения проблем, связанных с появлением паразитного контура с замыканием через землю, не отключайте землю питания, а вместо этого отсоедините коаксиальный экран на входах или выходах устройства.
