DRAWMER SP2120

УСТРОЙСТВО ЗАЩИТЫ АКУСТИЧЕСКИХ СИСТЕМ

Защита звуковоспроизводящей системы в два легких шага…

Шаг 1

Вставьте ключ для того, чтобы "отпереть" переднюю панель и настроить индикатор среднеквадратического уровня (VU). Индикатор настраивается таким образом, чтобы при пиковом уровне аудиосигнала включались крайние справа красные светодиодные индикаторы 0 дБ.

Шаг 2

Настройте максимальный выходной уровень сигнала, при котором уровень громкости звуковоспроизводящей системы достигал бы максимального разрешенного уровня звукового давления, указанного установщиком или клиентом.

... выньте ключ - и спите спокойно.

Новое устройство защиты акустических систем Drawmer SP2120 обеспечивает не только точную регулировку уровня, но и позволяет установщику и владельцу спать спокойно, зная, что ключ от устройства находится только у инженера по техническому обслуживанию и у менеджера заведения. Двухканальный процессор исключает всякую вероятность несанкционированной подачи на акустические системы сигнала с чрезмерным уровнем, что может повредить не только динамики обоих каналов, но и электронику усилителя. Устройство также дает различным заведениям, таким, как клубы, театры, школы, университеты и т.п., возможность привести свою звуковоспроизводящую систему в соответствие законам, регламентирующим уровень шума.

• Доступ к устройству только при наличии ключа.
• На установку требуется не более одной минуты.
• Два 16-сегментных электронных индикатора левого и правого канала для наглядной демонстрации уровня сигнала.
• 16-сегментный электронный дисплей "степени защиты".
• Полное отсутствие потери качества звучания даже при крайней степени защиты.
• После установки и калибровки данного устройства полностью исключается несанкционированное изменение уровня громкости.
• Снижается вероятность неправильной эксплуатации звуковоспроизводящей системы и, как результат, затраты на замену диффузоров низкочастотных динамиков, диафрагм высокочастотных динамиков и ремонт усилителей.
• Снижаются затраты на вызовы специалистов по обслуживанию и ремонту звуковоспроизводящих систем.
• Уменьшается время простоя звуковоспроизводящей системы и, соответственно, снижаются потери прибыли заведения.
• Может быть установлен выходной разделительный трансформатор.

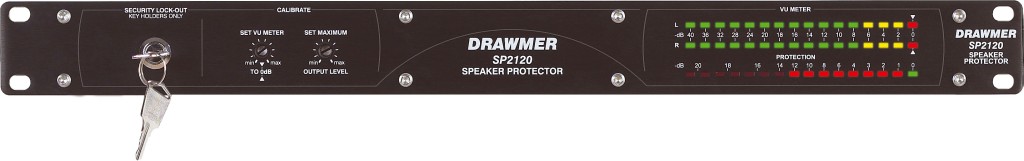

Передняя панель устройства SP2120 имеет встроенный замок, который гарантирует, что доступ к настройке максимального уровня громкости будет иметь только тот, у кого есть ключ. Когда замок открыт, пользователь имеет доступ к двум регуляторам на передней панели, с помощью которых можно осуществить все необходимые настройки. Первый регулятор позволяет откалибровать 16-сегментные электронные индикаторы уровня левого и правого каналов в соответствии с входным аудиосигналом и указать ту точку, в которой должна начать действовать "защита". Второй регулятор позволяет установить абсолютный уровень громкости, который может развивать звуковоспроизводящая система. Если на устройство SP2120 поступил сигнал с повышенным уровнем, активируется прозрачная схема защиты, которая поддерживает указанный уровень громкости системы без ухудшения качества звучания.

Устройство SP2120 использует весь 25-летний опыт компании Drawmer в разработке устройств динамической обработки промышленного стандарта. Тракт передачи сигнала этого устройства объединяет в себе схему "multiple time constant" (многократная временная константа) и автоматическую регулировку уровня усиления, что позволяет небольшим перегрузкам звучать громче - даже если это и не так на самом деле.

Концепция и развитие данного устройства явились прямым результатом обратной маркетинговой связи компании Drawmer с дистрибьюторами и установщиками, не удовлетворенными существующими в настоящее время системами защиты. Очень часто эти системы принимают форму грубого переключателя, либо выключающего питание, либо отсоединяющего акустические системы, что в любом случае действует "разрушающе" на звуковоспроизводящую систему.

Устройство SP2120 предназначено для установки в звуковоспроизводящие системы прямо перед усилителями.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выход

Полное выходное сопротивление: 100 Ом

Изменение уровня выходного сигнала: От бесконечности до +14 dBu

Баланс: > 40 дБ (22 Гц - 22 кГц)

Вход

Полное входное сопротивление: 30 кОм

Максимальный уровень входного сигнала: +27 dBu

Подавление синфазного сигнала: > 40 дБ (22 Гц - 22 кГц)

Перекрестные помехи: > 90 дБ на частоте 20 кГц

Шумы: -99 дБ (единичное усиление относительно +4 dBu/22 Гц - 22 кГц)

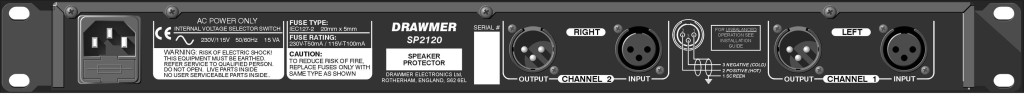

Разъемы

Симметричные разъем XLR для входного и выходного сигналов.

Контакт 1: экран (земля)

Контакт 2: + (положительный)

Контакт 3: - (отрицательный)

На выходе в качестве опции может быть установлен разделительный трансформатор.
