DRAWMER TUBE STATION

ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ/ЛАМПОВЫЙ КОМПРЕССОР

Многих музыкантов и инженеров звукозаписи привлекает удобство работы со звуковыми картами персональных компьютеров и другим компьютерным оборудованием. Но они все еще остаются разочарованными низким уровнем качества интегрированных конвертеров и процессоров.

Тракт передачи сигнала устройства Tube Station и связанные с ним схемы специально разработаны для использования волшебства электронных ламп и увеличения до максимума уровня сигнала в точке аналого-цифрового преобразования, что позволяет получить в цифровой области максимально широкий динамический диапазон.

TUBE STATION 1

Tube Station 1 (TS1) представляет собой предварительный усилитель микрофона/инструмента с широким динамическим диапазоном Класса А, имеющий высокочастотный контур, который может быть назначен либо встроенному стереофоническому ламповому компрессору, либо внешнему устройству через собственный выделенный выход. Точно также, доступ к компрессору может быть получен независимо через его собственные входы для получения теплой и богатой стереофонической сведенной фонограммы. Регулятор Tube Drive позволяет пользователю регулировать степень насыщения. TS1 имеет цифровые выходы SPDIF или AES/EBU с разрешающей способностью до 24 бит и частотой дискретизации до 96 кГц. Одновременно могут использоваться и аналоговые выходы на симметричных разъемах типа XLR.

ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ МИКРОФОНА/ИНСТРУМЕНТА

• Усиление 60 дБ.
• Фантомное питание 48 В.
• Светодиодный индикатор Clip.
• Реверсирование фазы.
• Фильтр верхних частот с переменной граничной частотой 25 Гц - 250 Гц.
• Высокочастотный контур.
• Несимметричное выходное 6,3-миллиметровое гнездо.
• Симметричный микрофонный вход XLR.
• Точки вставки посылка/возврат.
• Входное 6,3-миллиметровое гнездо для подключения инструмента.

КОМПРЕССОР

• Стереофонический ламповый компрессор с мягким изломом характеристики.
• Один регулятор "увеличения компрессии" для облегчения эксплуатации.
• Плавные регуляторы атаки и восстановления.
• Плавный регулятор Tube Drive.
• Регулятор подстройки усиления.
• Лимитер с фиксированным порогом.
• Аналоговый выходной уровень (не влияет на уровень цифрового выхода).
• 8-сегментный столбцовый индикатор понижения усиления.
• Два 8-сегментных столбцовых индикатора левый/правый - вход/выход.
• Доступ к побочной цепи.

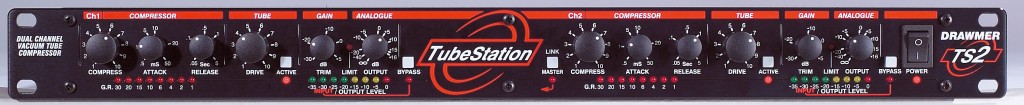

TUBE STATION 2

• 2-канальный ламповый компрессор с мягким изломом характеристики.
• Режимы работы - стерео или два канала моно.
• Один регулятор "увеличения компрессии" для облегчения эксплуатации.
• Плавные регуляторы атаки и восстановления.
• Плавный регулятор Tube Drive.
• Доступ к побочной цепи.
• Лимитер с фиксированным порогом.
• Аналоговый выходной уровень (не влияет на уровень цифрового выхода).
• 8-сегментный столбцовый индикатор понижения усиления - вход/выход.
• Входы/выходы - симметричный разъем XLR +4 дБ, 6,3-миллиметровое гнездо -10 дБ.

Tube Station 2 (TS2) представляет собой ламповый компрессор с мягким изломом характеристики, который может использоваться в стереофоническом режиме или в режиме двух монофонических каналов. Он обладает всеми функциями компрессора TS1, но при этом имеет отдельные регуляторы параметров для каждого канала. Каждый канал оборудован регулятором Tube Drive, который может быть выключен из цепи сигнала для мгновенного сравнения А/В.

DC1 - цифровой выходной модуль для TS1/TS2

1. Разрешение 24 бита.
2. Частота дискретизации 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц.
3. Выходы SPDIF или AES/EBU.
4. Вход Word clock с автоматическим определением наивысшей частоты дискретизации.
