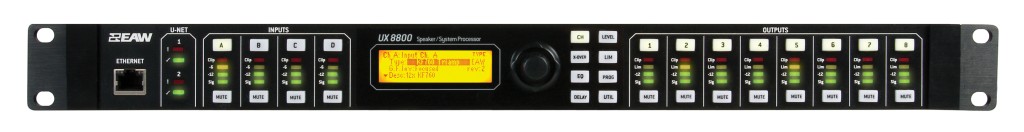

EAW UX8800 - Цифровой системный контроллер

Особенности и преимущества

• Два режима работы
  Системный процессор: Вся обработка сигналов регулируется пользователем.
  Процессор акустических систем: Предварительно настроенная обработка сигнала для акустических систем EAW с использованием технологии Gunness Focusing™ для оптимизации характеристик.
• Всестороннее интуитивное управление с передней панели позволяет отказаться при проведении большинства регулировок от использования компьютера.
• U-Net: Разработанная EAW сеть передачи сигналов и управления между UX8800 и другими устройствами U-Net.
• Цифровые входы для уменьшения числа этапов аналого-цифрового и цифроаналогового преобразования.
• Программное обеспечение EAWPilot для всестороннего компьютерного управления.
• Параметры фильтров совместимы с программным обеспечением моделирования и настройки EAW, что позволяет оптимизировать рабочие характеристики.

Описание

    Процессор UX8800 обладает полным набором современных средств цифровой обработки сигнала. Дополнительные возможности и функции выделяют UX8800 как высококачественный процессор для больших систем с разнообразием выходных каналов и для обработки сигналов специально для акустических систем EAW.

    В режиме системного процессора набор регулируемых пользователем функций включает ожидаемый диапазон средств обработки, таких как фильтры частотной коррекции, задержка, усиление, кроссоверы и полярность. Однако эти функции внедряются с использованием заказных алгоритмов, что позволяет оптимизировать их работу применительно к акустическим системам. Например, в отличие от многих конструкций с колоколообразной характеристикой фильтра, процессор UX8800 создает ровную частотную характеристику, когда используются фильтры с обратной характеристикой. Кроме того, для более точного расчета задержки сигнала используется температурная настройка, которая позволяет компенсировать отличия в скорости распространения звука.

    В режиме процессора акустических систем доступна предварительно настроенная обработка для конкретных акустических систем и массивов акустических систем EAW. Процессор UX8800 имеет в качестве части предварительно настроенной обработки сигнала разработанную EAW новейшую технологию Gunness Focusing™, которая позволяет корректировать аномалии акустических систем, которые невозможно устранить обычной цифровой обработкой. Усовершенствованный лимитер предназначен для поддержания высокого качества звучания, при максимальных выходных уровнях сигнала. Настройка окружающей влажности обеспечивает выравнивание сигнала из-за потерь в воздухе в зависимости от расстояния прослушивания. В то время как выходные настройки заблокированы во избежание случайного или намеренного изменения, пользователь может управлять входной чувствительностью, эквалайзером, задержкой сигнала и полярностью акустической системы. Простота данного режима делает процессор UX8800 доступным для начинающих пользователей и значительно ускоряет работу опытных пользователей, обеспечивая высокий уровень целостности системы с сохранением всех элементов управления, необходимых для пользовательских регулировок.

    Процессор UX8800 использует стандартный протокол Ethernet и кабельную проводку CAT-5 для компьютерного управления с помощью программного обеспечения EAWPilot. Уникальная конструкция обеспечивает соединение Ethernet по принципу "plug-and-play" без необходимости иметь дело с IP-адресами. Кроме того, аудиосигналы и сигналы управления можно передавать между дополнительными процессорами и другим оборудованием EAW по встроенной 32-канальной сети U-Net и стандартной кабельной проводке CAT-5. U-Net позволяет соединить до 254 устройств, которые все будут управляться из программы EAWPilot.

Цифровой процессор обработки сигнала, 4 входа, 8 выходов

Рабочие характеристики
Рабочий диапазон частот: 15 Гц - 22 кГц, +/- 0,25 дБ
Полный коэффициент гармоник + шумы: < 0,005%, 20 Гц - 20 кГц, выход +10 dBu
Разделение каналов: 80 дБ, 20 Гц - 20 кГц
Динамический диапазон: > 114 дБ, А-взвешенный, аналоговый/цифровой вход на аналоговый выход

Входы (х 4)
Аналоговый режим
Тип: Симметричный
Разъем: Четыре XLR female
Полное сопротивление: 20 кОм (симметричный), 10 кОм (несимметричный)
CMR: 80 дБ, 1 кГц , 50 дБ, 30 Гц - 20 кГц
Перекрестные помехи: -110 дБ, 1 кГц
Максимальный уровень: 18 dBu, 6,2 В

Аналого-цифровые преобразователи (х 4)
Разрешение/частота дискретизации: 24 бита, 48 кГц

Цифровой режим
Тип: AES/EBU трансформаторный с развязкой по постоянному току
Разъем: Два XLR female
Полное сопротивление: 110 Ом
Номинальный уровень: Размах от 2 В до 7 В
Частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц 1

Цифровая сеть U-Net
Тип: Собственная 32-канальная
Разъем: Два RJ-45
Частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц 1

Выходы (х 8)
Тип: Симметричный
Разъем: Восемь XLR male
Полное сопротивление: < 50 Ом
Перекрестные помехи: -115 дБ, 1 кГц
Максимальный уровень: 18 dBu, 6,2 В при нагрузке > 600 Ом
Абсолютно минимальная нагрузка: > 50 Ом / 20 nf

Цифроаналоговые преобразователи (х 8)
Разрешение/частота дискретизации: 24 бита, 48 кГц

Цифровая обработка
Процессор: 50 Mflop, 32 бита, 48 кГц Sharc
Задержка: 3,13 мсек

Сеть (связь/управление)
Тип: Ethernet (10/100 Мбит/с)
Один RJ-45 на передней панели
Два RJ-45 на задней панели U-Net
Сетевые протоколы: TCP/IP статический/динамический
Программа управления: EAWPilot

Питание переменного тока (номинальное)
Разъем: IEC C14 со встроенным держателем предохранителя
Максимальный диапазон напряжения питания: 100 В - 240 В, 50 Гц - 60 Гц
Нагрузка: < 75 ВА
Предохранитель: 4 А, 250 В, с замедленным срабатыванием, 5 мм х 20 мм, IEC
Диапазон рабочих температур: 0°C ~ 40°C

Комплектация
Кабель питания переменного тока: 220 В, 1 метр
Кроссовый кабель Ethernet: 2,1 метра
Запасной предохранитель (в держателе на задней панели): 4 А, 250 В, с замедленным срабатыванием
Диск CD-ROM с программой управления EAWPilot и пробной версией Smaart

* Частоты дискретизации всех входящих сигналов конвертируются в 48 кГц для внутренней обработки.
