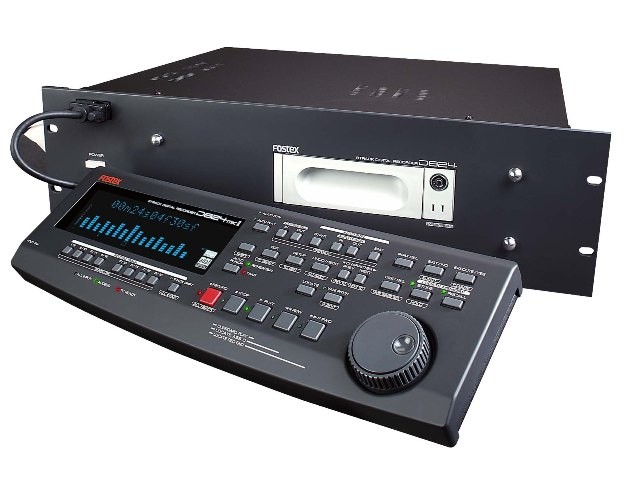

FOSTEX D 824

ПРОФЕССИОНАЛЬНОЕ ЦИФРОВОЕ МНОГОДОРОЖЕЧНОЕ УСТРОЙСТВО ЗАПИСИ ЗВУКА 24 БИТ/96 КГЦ

ОСНОВНЫЕ ОСОБЕННОСТИ

• Цифровая 8-дорожечная  запись без компрессии.
• Формат записи 24 бит/96 кГц (8 дорожек) плюс четыре других формата записи (16 бит/44,1 кГц, 16 бит/48 кГц, 24 бит/44,1 кГц и 24 бит/48 кГц).
• 16 виртуальных дорожек.
• 24-битовое аналого-цифровое и цифро-аналоговое преобразование дельта-сигма со 128-кратной избыточной дискретизацией.
• Экспорт и импорт файлов в формате .WAV.
• Дисплей огибающей уровня обеспечивает легкое редактирование с использованием функций копирования, вставки, перемещения и стирания, а также функций отмены и повторения (undo/redo).
• Редактирование с использованием копирования и вставки между программами (песнями).
• Функция virtual timecode track (виртуальная дорожка таймкода).
• Неограниченное последовательное редактирование с использованием функции UNDO (в зависимости от наличия свободного пространства на жестком диске).
• Память 6 точек редактирования и память 100 точек поиска.
• MTC/MMC и FEX для внешнего MIDI-управления.
• Многократное изменение темпа и сигнатуры для каждой песни.
• Тактовый генератор MIDI с указателем позиции песни.
• Удобные функции "All input" и "All ready".
• Разъем дистанционного управления RS-422.
• Высокоскоростное резервирование на внешнее устройство SCSI в качестве дополнения к обычному резервированию на ADAT и DAT.
• Дополнительные карты таймкода, AES/EBU и симметричных входов/выходов.

НИ С ЧЕМ НЕ СРАВНИМОЕ КАЧЕСТВО ЗВУЧАНИЯ

Прежде всего, следует отметить отличное качество звука и великолепную натуральность звучания, которая обеспечивается имеющим высочайшую разрешающую способность процессором записи.

Данное, разработанное компанией Fostex, записывающее устройство имеют новейшие 24-битовые аналого-цифровые и цифро-аналоговые преобразователи. Устройство обеспечивает ни с чем не сравнимую многодорожечную запись без компрессии в любом из пяти форматов записи звука, включая новый стандарт 24 бит/96 кГц.

Все управление осуществляется через новейшее программное обеспечение FDMS-3, разработанное компанией Fostex.

Устройство невероятно просто в использовании, благодаря четкому и компактному интерфейсу, позволяющему получить интуитивный доступ ко всему богатству гибких функций, которые имеют данные устройства.

D824 имеет съемные передние панели, которые могут использоваться и как устройства дистанционного управления, дополнительные "виртуальные" дорожки для многократного повторения одной или нескольких дорожек, продуманное редактирование звучания без разрушения имеющихся данных с неограниченным количеством операций отмены UNDO. Устройство обеспечивает до 3770 минут монофонической записи при использовании жесткого диска емкостью 20 Гбайт. Поддерживает файлы .WAV имеет разъемы RS-422, поддерживающие протокол P2 (при установке дополнительной карты 8345).

Кроме этого, вы можете работать в трех временных привязках (ABS, MTC и bar/beat/clock), использовать до 64-х изменений темпа и сигнатуры для каждой песни, записывать таймкод на "виртуальную дорожку таймкода" (оставляя дорожки только для записи аудиосигнала) и резервировать свои записи на устройствах SCSI-2 или ADAT.

Использование устройств еще более упростилось за счет применения функций "All Input" и "All Ready", которые позволяют вам проверять все входные сигналы и подготавливать все дорожки нажатием всего лишь одной кнопки. Между тем, функция прямого поиска, которая автоматически сортирует каждую из 100 ячеек памяти, сводит процедуру поиска определенной точки к простому нажатию клавиши PREV/NEXT.

Имеющиеся функции редактирования также (без сомнения) великолепны, нелинейны и дополнены возможностью просмотра аудиосигнала в графической форме. Функции копирования, перемещения и вставки могут использоваться между дорожками или программами. Функция отмены UNDO достойна отдельного упоминания, так как количество операций отмены ограничено только доступным дисковым пространством.

ПОДДЕРЖКА ФАЙЛОВ .WAV

Если вы хотите пойти в деле редактирования и обработки звучания еще дальше, вы можете экспортировать и импортировать определенные дорожки, части дорожек или песни целиком в качестве файлов WAV. Редактирование, обработка и преобразование звуковых файлов может, таким образом, осуществляться на компьютере с помощью специализированного программного обеспечения, предназначенного для редактирования аудиосигналов.

ИНТЕРФЕЙСЫ

Интерфейс SCSI-2 предназначен для передачи данных .WAV и быстрого резервирования и загрузки данных с использованием внешнего съемного носителя, такого как DVDRAM.

Кроме того, на обоих устройствах имеется цифровые интерфейсы ADAT™ для всех записываемых каналов. Интерфейс ADAT не только позволяет осуществлять одновременную 8-дорожечную запись 8, но может использоваться и для импортирования и экспортирования совместимого с ADAT материала, архивирования в формате ADAT и, при соединении с цифровыми микшерскими пультами нового поколения, может использоваться для полностью цифрового решения схемы микширование - запись.

Вход/выход Word также является стандартными позволяет, особенно в самом современном цифровом окружении, поддерживать синхронную работу взаимосвязанных цифровых устройств.

И, наконец,  устройство поддерживает интерфейс RS-422, что значительно увеличивает его гибкость, допуская возможность удаленной установки, обеспечивая совместимость с видео редакторами и другими профессиональными инструментами. Интерфейсные возможности D824 могут быть еще больше расширены за счет дополнительных карт таймкода, AES/EBU и симметричных входов/выходов, которые можно приобрести у дилеров/дистрибьюторов.

ДОПОЛНИТЕЛЬНЫЕ КАРТЫ РАСШИРЕНИЯ

Модель 8345 позволяет устройству синхронизироваться по входящему сигналу LTC; в качестве опции может быть выбрана синхронизация по тактовой частоте Video или Word. Новая "виртуальная дорожка таймкода" может использоваться для записи сигнала от внутреннего или внешнего источника (оставляя дорожки записи свободными для записи аудиосигнала). Временная развертка может быть показана в ABS, MTC и Bar&Beats с программируемым сдвигом до 24-х часов. И, наконец, функция Sync Preset обеспечивает 10 типовых моделей, помогающих провести легкую настройку.

Модель 8350 обеспечивает четыре входа AES/EBU и четыре выхода AES/EBU для 8-дорожечной одновременной записи в формате 24 бит/96 кГц и соединения с профессиональным студийным оборудованием.

Модель 5042  добавляет полный набор симметричных входов и выходов с уровнем +4 dBu на 25-контактных разъемах D-sub к стандартным разъемам RCA 10 dBV, которые имеются на каждом устройстве.

24-БИТОВОЕ РАЗРЕШЕНИЕ, ЧАСТОТА 96 КГЦ

Пять форматов записи

Кроме формата записи 24 бит/96 кГц устройства D824 имеет еще четыре формата записи (16 бит/44,1 кГц, 16 бит/48 кГц, 24 бит/44,1 кГц и 24 бит/48 кГц), что делает это устройство наиболее гибкими цифровым многодорожечным устройством записи из всех существующих на настоящий момент. Кроме того, так как эти устройства осуществляют запись без ухудшающей качество компрессии, оно также имеет и самое лучшее звучание.

24-БИТОВЫЕ АНАЛОГО-ЦИФРОВЫЕ И ЦИФРО-АНАЛОГОВЫЕ ПРЕОБРАЗОВАТЕЛИ. 128-КРАТНАЯ ИЗБЫТОЧНАЯ ДИСКРЕТИЗАЦИЯ

Ошеломляющее качество звука

Записывающее устройство D824 имеет невероятное качество цифрового звучания, во многом благодаря тому, что в нем  используется 128-кратная избыточная дискретизация и 24-битовые аналого-цифровые и цифро-аналоговые преобразователи дельта-сигма (АЦП: АКМ5393; ЦАП: АКМ4393). Если вы серьезно относитесь к вашему звуку, вы не должны использовать что-нибудь меньшее.

ПОДДЕРЖКА ФАЙЛОВ .WAV

Благодаря возможности импортировать и экспортировать определенные дорожки и целые песни в компьютерном формате .WAV, вы можете использовать самое современное компьютерное программное обеспечение для обработки звучания и преобразования звуковых файлов.

РАСШИРЕНИЕ С ПОМОЩЬЮ СМЕННЫХ ЖЕСТКИХ ДИСКОВ

Жесткие диски могут заменяться за считанные секунды - благодаря использованию системы с замком. Это также просто, как сменить кассету в магнитофоне. Важные проекты могут быть также заархивированы на DAT, внешнем носителе SCSI-2 или совместимом с ADAT аппарате - и все это в полностью цифровом формате.

Таблица: емкость жесткого диска/время записи

ВИРТУАЛЬНАЯ ДОРОЖКА ТАЙМКОДА

Новая функция "Virtual Timecode Track" позволяет записывать таймкод от внутреннего или внешнего источника на "виртуальную дорожку таймкода", оставляя все "реальные" для записи аудиосигнала.

ИНТЕРФЕЙС ADAT

Оба устройства имеют цифровой интерфейс ADAT. Данный интерфейс может использоваться для импортирования и экспортирования совместимого с ADAT материала, архивирования сеансов в формате ADAT и в качестве интерфейса с цифровыми микшерскими пультами нового поколения. При записи с использованием интерфейса ADAT количество одновременно записываемых дорожек увеличивается до максимально возможного количества - 8 для D824 и 16 для D1624.

МНОГОКРАТНОЕ ИСПОЛЬЗОВАНИЕ ОПЕРАЦИИ ОТМЕНЫ UNDO

Жесткие диски могут быть специально отформатированы для многократного использования функции отмены UNDO. При таком форматировании всем отдельным записям присваивается уникальная "временная метка" и они сохраняются на отдельных участках жесткого диска (количество таких "дублей" определяется только доступным дисковым пространством). Используя функцию UNDO, вы можете вернуться к любой предыдущей записи простым нажатием кнопки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Секция записывающего устройства

Носитель записи: 3,5-дюймовый жесткий диск типа E-IDE. Внешнее устройство SCSI (несимметричная передача SCSI-2)

Формат записи: FDMS-3 версия 2

Формат сохранения/загрузки: SCSI, FDIO-1 версия 2

Частота дискретизации: 44,1 кГц, 48 кГц, 96 кГц (возможность выбора)

Квантование: 16-битовое/24-битовое

Сохранение/загрузка данных: SCSI (режим normal)

Аналого-цифровые и цифро-аналоговые преобразователи: 24-битовые дельта-сигма с 128-кратной избыточной дискретизацией

Количество дорожек записи: 24 (8 плюс 16 дополнительных дорожек)

Количество дорожек одновременной записи: 8 (с использованием аналогового входа), 8 (с использованием цифрового входа)

Количество дорожек одновременного воспроизведения: 8

Количество программ: 99

Объем памяти точек поиска: 100

Регулятор высоты тона: ±6% (шаг 0,1%)

Монтажный переход: 10 мсек. (5 мсек. при 24 бит/96 кГц)

Частотная характеристика (запись/воспроизведение) ± 1 дБ: 20 Гц - 20 кГц (20 Гц - 43 кГц ± 2 дБ, fs = 96 кГц)

Динамический диапазон: > 100 дБ

Разделение каналов: > 90 дБ (на 1 кГц, 0 дБ, 24 бит)

Полный коэффициент гармоник: 0,004% (1 кГц, -12 дБ) (типовое значение)

Вход/выход

Аналоговый вход (D824, 1 - 8): Гнездо RCA х 8

Полное сопротивление: Не менее 10 кОм

Уровень входного сигнала: - 10 dBV

Аналоговый выход (1 - 8): Гнездо RCA х 8

Полное сопротивление: Не менее 10 кОм

Уровень выходного сигнала: - 10 dBV

Вход/выход передачи данных: Оптический х 2 (D824),

Формат: IEC958 Part 3 (= S/P DIF) разработка Alesis; многоканальный оптический интерфейс ADAT (выбирается при настройке)

Вход WORD: Разъем DNC, уровень TTL

RS422: 9-контактный типа D-sub, 9-контактный Sony протокол шины ES

RS422THRU: 9-контактный типа D-sub. Прямой выход RS422.

MIDI In/Out/Thru: 5-контактный разъем типа DIN х 3

Punch In/Out: Гнездо телефонного типа х 1 (для подключения дополнительной карты модели 8051)

Порт SCSI: 50-контактный D-SUB (Half Pitch)

Физические параметры

Размеры (мм): 482 (Ш) х 148 (В) х 381 (Г) мм

Вес: приблизительно 7,8 кг (с контроллером)

Необходимое питание: 120 В переменного тока, 230 В переменного тока (35 Вт)

Технические характеристики карты таймкода 8345

Вход таймкода: Тип XLR-3-31 (контакт 2 = сигнал)

Формат: SMPTE/EBU

Опорный уровень входного сигнала: 2 В (размах)

Минимальный уровень входного сигнала: 0,25 В (размах)

Полное входное сопротивление: не менее 20 кОм

Выход таймкода: Тип XLR-3-32 (контакт 2 = сигнал)

Формат: SMPTE/EBU

Опорный уровень выходного сигнала: 2 В (размах)

Минимальный уровень выходного сигнала: 0,25 В (размах)

Полное выходное сопротивление: не менее 20 кОм

Видеовход: BNC

Формат: Комбинированный сигнал

Покадровый импульс: 24, 25, 29,97, 30 кГц (± 1000 ppm)

Полевой импульс: 48, 50, 59,94, 60 кГц (± 1000 ppm)

Опорный уровень входного сигнала: 1 В (размах)

Полное входное сопротивление: 75 Ом (ON/OFF)

Video Thru: BNC

Уровень выходного сигнала: Прямой выходной сигнал подается на разъем видеовхода.

Вход Word: BNC

Частота: 44,1 кГц, 48 кГц

Опорный уровень входного сигнала: Уровень TTL

Полное входное сопротивление: 75 Ом ON/OFF

Выход Word: BNC

Опорный уровень выходного сигнала: Уровень TTL

Полное выходное сопротивление: 75 Ом

Питание: Подается с главного устройства

Цифровое: +5 В постоянного тока

Аналоговое: +19 В / -15 В постоянного тока

КАРТЫ РАСШИРЕНИЯ

• Карта таймкода/синхронизации 8345

Синхронизация с внешним сигналом VIDEO/WORD с 8-ю предварительно настроенными моделями синхронизации.

Ведомая по отношению к внешней LTC, пересекающей точку 0 ч. Сдвиг может быть установлен по отношению к внешнему таймкоду.

Таймкод может быть записан от внешнего или внутреннего источника на "виртуальную дорожку таймкода", что позволяет освободить все дорожки для записи аудиосигнала.

Внутренний адрес таймкода может быть выведен как LTC.

Таймкод, преобразованный из ABS или записанный таймкод могут быть выведены как LTC.

Независимая функция таймкода генерирует таймкод из 24-часового тактового генератора или любого назначенного адреса таймкода. Также может использоваться функция FORCE JAM. Генерированный таймкод может быть подан на выход.

Доступны таймкоды 24, 25, 30ND, 30DF, 29,97ND и 29,97 DF.

Функция синхронизации по видеосигналу для интеграции системы с различными редакторами видеосигнала, соответствующими протоколу Р2.

• 8-канальная карта AES/EBU 8350

Четыре входа AES/EBU и четыре выхода AES/EBU для 8-дорожечной одновременной записи в формате 24 бит/96 кГц и соединения с профессиональным студийным оборудованием.

• Карта симметричных входов/выходов 5042

8 симметричных входов и 8 симметричных выходов +4 dBu на 25-контактных разъемах типа D-Sub для соединения с профессиональным студийным оборудованием.
