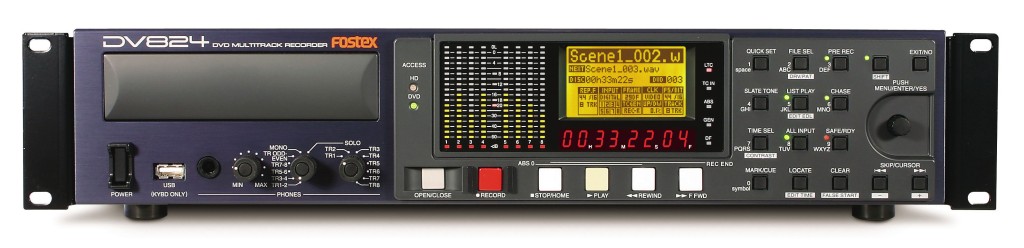

FOSTEX DV824

ЦИФРОВОЙ МНОГОДОРОЖЕЧНЫЙ DVD МАГНИТОФОН

ОСНОВНЫЕ ОСОБЕННОСТИ

• Одновременная запись до 8 дорожек при 24 бит/48 кГц.
• Одновременная запись до 4 дорожек при 24 бит/96 кГц.
• Небольшой размер по высоте (2U) обеспечивает легкость обращения и установки.
• Аналоговые симметричные входы и выходы XLR для всех восьми каналов.
• Цифровые входы и выходы AES/EBU для соединения с аналоговыми и цифровыми звуковыми микшерскими пультами.
• Возможность использования для подачи питания источника переменного или постоянного тока. В стандартную комплектацию входит адаптер переменного тока (AD-15C).
• Комбинация файлового формата BWF и дискового формата UDF для обеспечения совместимости PC/Mac.
• Воспроизведение дисков, записанных на DV40 и PD-6.
• Жидкокристаллический дисплей с точечной матрицей 132 х 64.
• Большой светодиодный дисплей времени и 18 электронных индикаторов уровня.
• Высокоскоростной порт Ethernet 10/100Base-T для передачи данных по сети.
• Возможность управления несколькими устройствами DV824 с одного ведущего устройства DV824 через 9-контактный разъем дистанционного управления.
• Порт USB на передней панели для подключения клавиатуры, облегчающей ввод и редактирование имен файлов.
• Гибкая программируемая функция воспроизведения.
• Расширение интерфейса с помощью системы опционных карт.
• Приобретаемая отдельно карта Timecode/Sync (модель 8348) позволяет интегрировать внутренний или внешний временной код с точностью +/- 1 ppm в процесс записи. Сдвиг LTC может быть настроен независимо для каждого файла.
• Для обеспечения синхронизации с кинопроекторами на карте Timecode/Sync имеется бифазный вход.
• Приобретаемый отдельно жесткий диск (модель 9057) позволяет осуществлять запись на два диска и использовать функцию автоматического резервирования.
• Приобретаемая отдельно карта IEEE1394/USB 2.0 (модель 8370) может использоваться для быстрого обмена данными с PC/Mac.

ЛЕГКИЙ ДОСТУП К ФУНКЦИЯМ

Устройство DV824 имеет легкую в использовании систему меню и удобный в использовании большой жидкокристаллический матричный дисплей 135 х 64 точки.

8-ДОРОЖЕЧНАЯ ЦИФРОВАЯ ЗАПИСЬ ПРЯМО НА DVD-RAM

Данное устройство относится к новому поколению автономных многодорожечных записывающих устройств и обеспечивает высококачественную запись на стандартные диски DVD-RAM. Уникальное многодорожечное записывающее устройство имеет самый современный дизайн.

ЛИДЕРЫ НА РЫНКЕ

Начав с 8-дорожечного устройства D80 почти 10 лет назад и продолжив эту линию широко используемым в наши дни 24-дорожечным D2424LV, компания Fostex за счет инноваций и повышения качества значительно продвинула вперед рынок автономных записывающих устройств, базирующихся на использовании жесткого диска. А теперь, обладая опытом внедрения самой современной технологии записи на DVD-RAM в DV40 Master Recorder и являющийся промышленным стандартом PD-6 DVD Location Recorder, компания Fostex представляет новое многодорожечное устройство записи на DVD-RAM D824.

ТЕХНОЛОГИЯ DVD-RAM

Формат DVD-RAM очень быстро стал основным форматом, выбираемым профессионалами всего мира, которые работают в области аудиозаписи, видеозаписи и киносъемки. Он имеет встроенную коррекцию ошибок (дополненную технологией "проверка/запись", которая постоянно проверяет записанные данные, сохраняемые на диске DVD-RAM), надежен и долговечен. Поэтому вполне естественно, что данная технология используется в совершенно новом многодорожечном записывающем устройстве.

ИННОВАЦИОННЫЙ МОДУЛЬНЫЙ МЕТОД

Специалисты компании Fostex прекрасно понимают, что разные приложения требуют использования различных вариантов интерфейсов. Например, запись телевизионного шоу потребует использования таймкода, а для записи концерта он не потребуется.

В DV824 используется уникальный метод установки модульных карт в раму, который позаимствован у настольных компьютеров и учитывает необходимость использования данного устройства в различных приложениях и в различном окружении.

Первичные функции записи и воспроизведения, измерение уровней, пользовательский интерфейс и работа с диском выполняются мощным базовым блоком, а дополнительные функциональные возможности (например, таймкод) достигаются за счет подключения съемных карт. Такой принцип позволяет точно адаптировать устройство DV824 к различным приложениям с помощью съемной карты "Timecode/Bi-Phase", интерфейса IEEE1394 для прямого обмена данными с компьютером PC или Mac или встроенного жесткого диска для осуществления записи на два диска с автоматическим резервированием. Покупая DV824, Вы платите только за те функции и функциональные возможности, которые Вам действительно нужны. Однако, в записывающем устройстве DV824 есть еще много чего, кроме уникальной модульной конструкции.

ЗАВЕДОМО ВЫСОКОЕ КАЧЕСТВО ЗВУЧАНИЯ

Прежде всего, устройство имеет великолепное качество звучания, которое обеспечивается процессором записи с высоким разрешением, дающим возможность осуществлять многодорожечную запись в одном из шести форматов аудио до 24 бит/96 кГц.

Кроме того, устройство оборудовано полным комплектом симметричных аналоговых входов/выходов и цифровых входов/выходов AES/EBU, имеет функцию программируемого воспроизведения (идеально подходит для воспроизведения с телекинопроекционной аппаратурой), обеспечивает удобное прослушивание с помощью наушников, предлагает продуманную систему работы с файлами и возможность подключения к сети Ethernet.

Помимо этого, DV824 можно подключать к источнику питания переменного или постоянного тока, что делает его идеальным устройством для установки в автомобильных аппаратных. Устройство использует тот же файловый формат BWF и дисковый формат UDF, что и другие аппараты DVD-RAM производства компании Fostex, а это обеспечивает великолепную совместимость с PC/Mac.

И, наконец, интуитивное управление благодаря пользовательскому интерфейсу, который включает в себя жидкокристаллический дисплей 132 х 64 точки, кнопки и переключатели прямого действия, большой светодиодный индикатор времени, 18 электронных индикаторов уровня и продуманное программное обеспечение.

ИСКЛЮЧИТЕЛЬНАЯ УНИВЕРСАЛЬНОСТЬ

Новое устройство DV824 компании Fostex готово к записи телевизионного шоу и "живого" концерта, записи звука в мобильных аппаратных, воспроизведению звука при крупномасштабных представлениях и взаимодействию с телекинопроекционной аппаратурой, и многому другому. Можно с большой долей вероятности сказать, что это наиболее универсальное многодорожечное записывающее устройство из всех созданных на настоящее время.

ЗАПИСЬ В ТЕЛЕВИЗИОННОЙ СТУДИИ

Полностью соответствуя самым современным требованиям, предъявляемым к системам записи пространственного звучания, DV824 обеспечивает 8-канальную 24-битовую запись и использование возможностей Timecode/Sync при установке карты 8348.

ЗАПИСЬ НА СЦЕНЕ

Обладая возможностью осуществлять одновременную запись на 8 дорожек, DV824 великолепно подходит для "живой" сценической записи. Для всех 8 каналов предусмотрены симметричные входные разъемы XLR.

ОБЕСПЕЧЕНИЕ ЗВУКА В ТЕАТРЕ

При обеспечении звука в больших театрах и различных мероприятиях 8 дорожек устройства DV824 дают широкое разнообразие возможностей, включая возможность программирования воспроизведения.

УСТАНОВКА В АВТОМОБИЛЬНОЙ АППАРАТНОЙ

Устройство DV824 полностью соответствует требованиям, предъявляемым к внестудийной записи. И внестудийной передаче. Использование временного кода возможно  при установке карты Timecode/Sync.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DV824

Общие характеристики

Входы/выходы (0 dBu = 0,775 В rms, 0 дБВ = 1 В rms)

Опорный уровень входного сигнала: +4 dBu

Аналоговый вход (TR 1 - 8)

Тип разъема: XLR-3-31 (симметричный) (1: GND/2: HOT/3: COLD)

Полное входное сопротивление: Не менее 10 кОм

Номинальный уровень входного сигнала: +4 dBu

Максимальный уровень входного сигнала: +24 dBu

Аналоговый выход (TR 1 - 8)

Тип разъема: XLR-3-32 (симметричный) (1: GND/2: HOT/3: COLD)

Полное выходное сопротивление: Не менее 10 кОм

Номинальный уровень выходного сигнала: +4 dBu

Максимальный уровень выходного сигнала: +24 dBu

Выход подключения наушников

Тип разъема: 6-миллиметровое стереофоническое гнездо телефонного типа

Полное сопротивление нагрузки: Не менее 8 Ом

Максимальная выходная мощность: 100 мВт (на 32 Ом)

Цифровой вход (TR 1 - 8)

Тип разъема: 25-контактный D-sub (симметричный)

Формат: IEC60958 (AES/EBU) или IEC60958 (S/P DIF)

9P-REMOTE/ES BUSS (RS422)

Тип разъема: 9-контактный D-sub

Протокол: Протокол Sony для 9-контактного разъема / ES BUSS

9P-REMOTE/ES BUSS THRU OUT

Тип разъема: 9-контактный D-sub

PARALLEL REMOTE

Тип разъема: 8-контактный Mini-DIN

USB (только для подключения клавиатуры)

Тип разъема: Розетка USB серии "А"

ETHERNET

Тип разъема:RJ-45

Формат: IEEE802.3 (стандарт 10BASE-T и 100BASE-TX)

Рабочие характеристики

Физические параметры

Карта TC SYNC (приобретается отдельно, модель 8348)

Вход TC

Тип разъема: XLR-3-31 (симметричный) (1: GND/2: HOT/3: COLD)

Формат: SMPTE/EBU

Номинальный входной сигнал: 2 В (размах)

Скорость передачи: 2,4 Кбит/сек (SMPTE)

Полное входное сопротивление: Не менее 20 кОм

Минимальный уровень входного сигнала: 0,25 В (размах)

Выход TC

Тип разъема: XLR-3-32 (симметричный) (1: GND/2: HOT/3: COLD)

Формат: SMPTE/EBU

Номинальный выходной сигнал: 2 В (размах)

Полное выходное сопротивление: Не более 1 кОм

Полное сопротивление нагрузки: Не менее 600 Ом

Вход BI-PHASE

Тип разъема: 9-контактный D-sub

Уровень сигнала: Переключение 5 В (470 Ом) или 24 В (2 кОм)

Вход WORLD/VIDEO

Тип разъема: BNC

Номинальный уровень входного сигнала: 1 В (размах) (с согласованной оконечной нагрузкой 75 Ом)

Выход WORLD

Тип разъема: BNC

Номинальный уровень выходного сигнала: Уровень TTL

Карта IEEE1394/USB (TBA)

IEEE1394 (для обмена информацией с персональным компьютером)

Тип разъема: FireWire 400 (6-контактный)

USB (для обмена информацией с персональным компьютером)

Тип разъема: Розетка USB серии "В"

Дополнительные аксессуары

9057: Опционный жесткий диск

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ EX12

Общие характеристики

Носитель записи: 12-сантиметровый диск DVD-RAM / 2,5-дюймовый жесткий диск

Вход/выход

DC12V OUT (для PD-6)

Тип разъема: XLR-4-31 (1: GND / 2: NC / 3: NC / 4: +12 ~ 18 V)

Порт IEEE1394 (для обмена информацией с персональным компьютером)

Тип разъема: 1: FireWire 400 (4-контактный); 2: FireWire 400 (6-контактный)

USB (для обмена информацией с персональным компьютером)

Тип разъема: Розетка USB серии "В"

Физические параметры

Необходимое питание: 100 ~ 240 В переменного тока / 12 В постоянного тока

Габариты: 386 (Ш) х 94 (В) х 231 (Г) мм

Масса: 4,3 кг

Время записи (в минутах)
