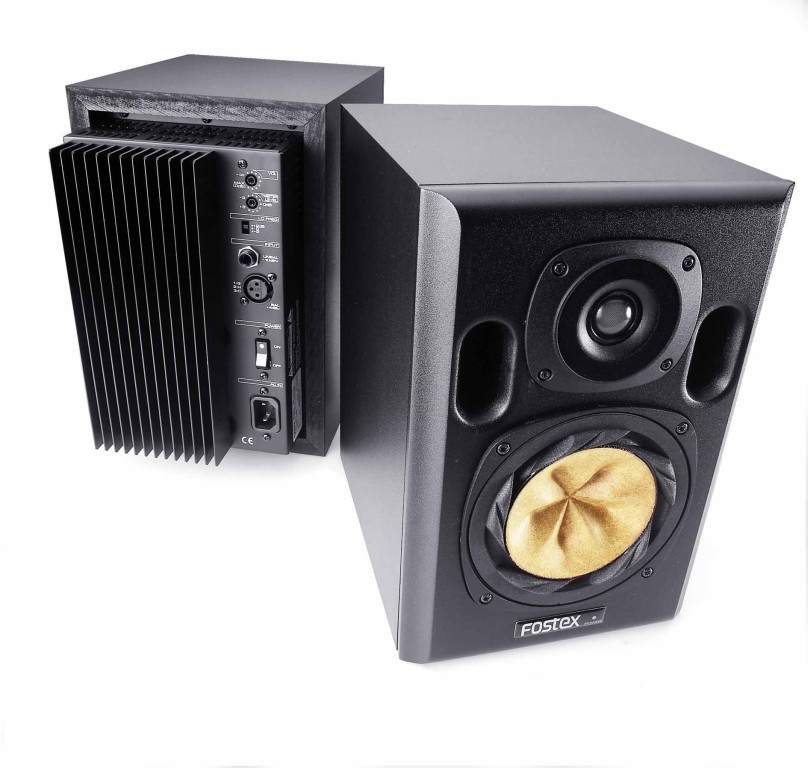

FOSTEX NF-1

СТУДИЙНЫЕ МОНИТОРЫ БЛИЖНЕЙ ЗОНЫ

ОСНОВНЫЕ ОСОБЕННОСТИ

• 16-сантиметровый (6,5-дюймовый) низкочастотный динамик с двойной паучковой центрирующей шайбой обладает новейшим диффузором типа НР (гиперболический параболоид), который имеет чрезвычайно легкое звучание и широкую направленность, и создает точный звуковой образ с чрезвычайно низкими искажениями.
• Конструкция тангенциального подвеса диффузора UDR (Up/Down Roll) исключает нежелательный антирезонанс. Это, в сочетании с использованием пушпульного амортизатора (гасителя колебаний, работающего в режиме тяги - толкания) в узле низкочастотного динамика, приводит к сверхточной реакции динамика даже при поступлении самых слабых аудиосигналов.
• Широкополосный высокочастотный динамик с мягким куполом UFLC (ткань, ламинированная полиуретановой пленкой) воспроизводит сигналы с частотой до 40 кГц.
• Очень прочные литые алюминиевые корзины низкочастотного и высокочастотного динамиков позволяют свести к минимуму нежелательную вибрацию и резонанс.
• Магнитное экранирование позволяет использовать данные акустические системы в непосредственной близости к видеомонитору.
• Уникальный синхронизированный по фазе корпус имеет такую конфигурацию экрана и отражатели звучания типа НР (гиперболический параболоид), которые создают близкое к идеальному внутреннее окружение корпуса акустической системы.
• Тщательное размещение излучателей и новаторская конструкция корпуса создают очень широкую зону оптимального прослушивания.

NF-1A

• Сигнал на низкочастотный и высокочастотный динамики подается со специализированного усилителя раздельного усиления низких и высоких звуковых частот (60 Вт для низкочастотного сигнала и 60 Вт для высокочастотного сигнала).
• Большой силовой трансформатор с сердечником R-core обеспечивает стабильное звучание низких частот - даже при высоких уровнях звукового давления.
• Входные разъемы - симметричные типа XLR и несимметричные телефонного типа.
• Фильтры настройки звучания по трем точкам (H/H-M/L) и независимая регулировка высокочастотного динамика.

ДИФФУЗОР НР

В мониторах NF-1/NF-1A используется совершенно новый тип низкочастотного динамика, который имеет специально разработанный диффузор НР (гиперболический параболоид).

Созданная благодаря этой технологии структура поверхности с кривыми третьего порядка позволила более чувствительно воспроизводить быстро нарастающее звучание, минимизировать частоты собственного резонанса и снизить общее окрашивание звучания.

Но компания Fostex на этом не остановилась. Новые технологии также проявились и в тангенциальной структуре подвеса диффузора низкочастотного динамика UDR (Up/Down Roll). Данный подвес создан таким образом, что внутренняя и внешняя части подвеса соединяются по касательной плоскости, а оптимальные точки соединения определены путем анализа модели FEM. Таким образом был создан подвес, который играет ключевую роль в общих рабочих характеристиках низкочастотного динамика.

ВЫСОКОЧАСТОТНЫЙ ДИНАМИК С МЯГКИМ КУПОЛОМ

Компания Fostex могла бы при создании монитора NF-1/NF-1A сделать выбор в пользу стандартного высокочастотного динамика с мягким куполом. Но, как это уже стало традицией, компания Fostex чувствовала потребность в создании высокочастотного динамика с мягким куполом нового типа, в конструкции которого используется UFLC (ткань, ламинированная полиуретановой пленкой).

Обычные динамики с мягким куполом имеют микроскопические отверстия в виброизоляционном материале, что приводит к появлению провалов на частотной характеристике. Используя материал UFLC, компания Fostex исключила этот недостаток, снизила вес на 30% и значительно расширила частотную характеристику.

Но все это внимание к деталям могло бы сойти на нет, если бы компания Fostex использовала, как многие другие производители, в своих высокочастотных динамиках пластиковые или прессованные металлические корзины. Именно потому, что такие конструкции, в отличие от использованных в низкочастотных и высокочастотных динамиках мониторов NF-1/NF-1A литых алюминиевых корзин, не обеспечивают оптимальное гашение вибрации.

КОРПУСА

Синхронизированные по фазе корпуса мониторов NF-1/NF-1A с фазоинвертором построены с использованием большого количества технологий конструирования и акустической обработки. В результате эти корпуса представляют собой идеальную камеру для подавления вибрации и нежелательных отражений.

В число особенностей этих корпусов входят:

• Уникальная конфигурация внутреннего экрана, использующая звуковые отражатели НР (гиперболический параболоид) для естественного гашения стоячих волн.
• Корпус монитора собран из сверхпрочной древесностружечной плиты MDF толщиной 21 мм; в тех местах, где установлены динамики, толщина плиты увеличивается до 33 мм.
• Скругленные углы переднего экрана снижают отражение среднечастотного звучания.
• Два точно настроенных 2-дюймовых (51 мм) цилиндрических порта для повышения характеристики в области низких частот при сохранении небольших размеров корпуса.

ИСТИНА

Первое подключение пары студийных мониторов Fostex NF-1 или NF-1A становится для пользователя чем-то вроде открытия. Вас может удивить то, что вы услышите. Материал может звучать лучше или хуже. Но в любом случае он будет воспроизводиться достоверно, без какого-либо окрашивания звучания или искажений. Именно к этому мы и стремились.

ГИПЕРБОЛИЧЕСКИЙ ПАРАБОЛОИДНЫЙ ДИФФУЗОР

В мониторах серии NF-1 впервые в мире используется структура НР для мониторов ближней зоны. В отличие от обычных диффузоров, искривленная поверхность диффузора НР имеет более высокую чувствительность и обеспечивает безрезонансную работу.

ВЫСОКОЧАСТОТНЫЙ ДИНАМИК С МЯГКИМ КУПОЛОМ UFLC

Использование диффузора UFLC (ткань, ламинированная полиуретановой пленкой) в высокочастотном динамике монитора NF-1 обеспечивает самую высокую достоверность воспроизведения звучания - даже на очень высоких частотах. Использование обычных технологий создания диффузоров высокочастотных динамиков купольного типа не позволяло создать что-либо подобное до настоящего времени.

НОВАЯ КОНСТРУКЦИЯ ФАЗОИНВЕРТОРА

Хотя в корпусах мониторов NF-1/NF-1A и используются фазоинверторы, компания Fostex в очередной раз переработала технологию, обеспечивающую реальное повышение характеристики в области низких звуковых частот.

В новой конструкции применяется активное использование отраженного звучания, получаемого за счет использования внутренних отражателей НР, и его подача на два порта фазоинверторов. (Это просто невозможно при использовании обычных корпусов, внутри которых нет ничего, кроме стекловаты для гашения внутренних колебаний.) Размещение портов также критично с точки зрения ровного и естественного "смешивания" звучания низкочастотного и высокочастотного динамиков данного монитора.

РАЗЪЕМЫ NF-1

Для обеспечения оптимальных рабочих характеристик и гибкости использования мониторы NF-1 имеют 4-контактный разъем подключения. Это позволяет обеспечить раздельное усиление и подключение высокочастотных и низкочастотных звуковых сигналов.

КОНСТРУКЦИЯ КРОССОВЕРА NF-1

Чрезвычайно естественная и ровная переходная характеристика между низкочастотным и высокочастотным динамиками является результатом еще одного технологического прорыва в конструировании мониторов.

В то время, как для высокочастотного динамика UFLC используется кроссовер 6 дБ с низкими потерями, плавный спад частотной характеристики низкочастотного динамика (за счет использования уникальной технологии диффузора НР) делает использование кроссовера с низкочастотным динамиком абсолютно излишним.

ВНУТРЕННЯЯ АРХИТЕКТУРА

Внутренняя архитектура монитора NF-1/NF-1A акустически сконструирована для минимизации резонансов и вибрации, которые могут добавить звучанию нежелательную окраску.

ОТРАЖАТЕЛИ ЗВУКА НР

Использование отражателей звука НР предотвращает генерацию стоячих волн в корпусе монитора.

Использование в корпусе монитора отражателей НР (имеющих такую же поверхность с кривыми третьего порядка, как диффузоры низкочастотного динамика), а также их конструкция из углеродного волокна/PBO, позволяют минимизировать собственный резонанс.

УСИЛИТЕЛЬ МОНИТОРА NF-1A

Специализированный и акустически изолированный усилитель для раздельного усиления низких и высоких звуковых частот

Монитор NF-1A имеет полностью независимый усилитель раздельного усиления низких и высоких звуковых частот, обеспечивающий выходную мощность 60 Вт для высокочастотного и низкочастотного звучания. Использование такого усилителя позволяет подавать на каждый динамик электрически изолированный сигнал. Усилитель также разумно установлен, что позволяет свести к минимуму нежелательную вибрацию.

ТРАНСФОРМАТОР С СЕРДЕЧНИКОМ R-CORE

Большой силовой трансформатор с сердечником R-core подает более чем достаточное питание для обеспечения целостности низкочастотного звучания - даже при самых высоких уровнях звукового давления.

ГИБКАЯ ФИЛЬТРАЦИЯ

В число регулируемых фильтров входят LO FREQ (+3, 0, -3 дБ на частоте 60 Гц), HI-MID ATT (0, -3 дБ) и HI FREQ (+3, 0, -3 дБ). Также имеется независимый регулятор высокочастотного динамика (плавная настройка в пределах от -3 дБ до +3 дБ). Граничная частота кроссовера 5 кГц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

NF-1

NF-1A

Общие характеристики
