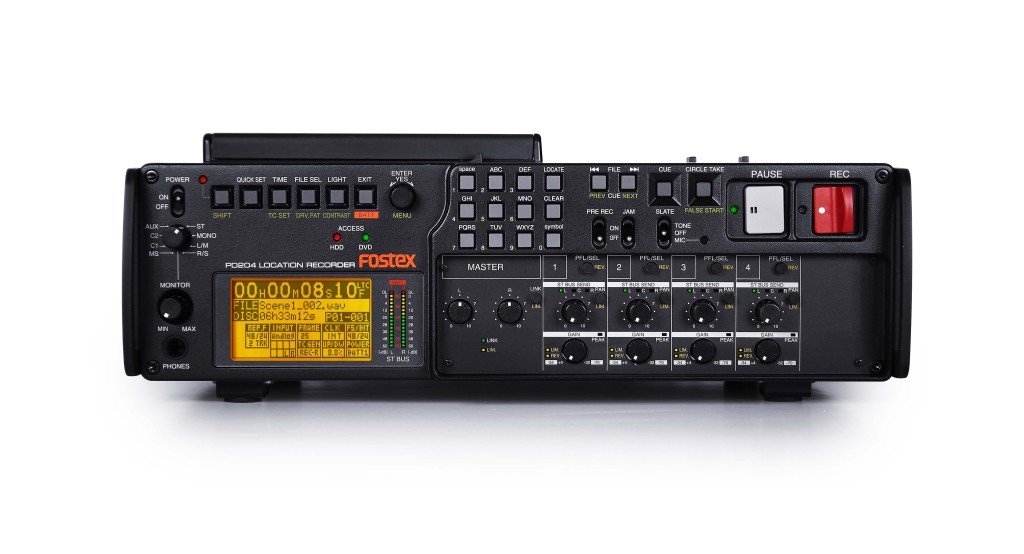

Fostex PD204 - Портативный DVD рекордер. 2 выхода

    Следом за выпуском модели PD606, 6-дорожечного рекордера, мы выпускаем похожую модель PD204. Одновременно начнется отправка модели EX-BP1, сменной задней панели для держателя NP для IDX (IDX A-NH2E). Модель EX-BP1 общая для рекордеров PD606 и PD204.

    Модель PD204 обладает функциями, имеющимися на модели PD606, и специально разработана как наиболее мощный 2-дорожечный рекордер среди всех конкурентов на рынке стереофонической звукозаписи. К числу особенностей этого устройства можно отнести жесткий диск емкостью 80 Гбайт и привод для 12-сантиметровых дисков DVD-RAM, запись 24 бита/192 кГц, увеличенный срок службы батареи, интерфейс USB 2.0 и т.д.

Основные особенности

• 2-дорожечная полифайловая запись.
• 4-канальные аналоговые входы/2-канальные аналоговые выходы и 2-канальный цифровой вход/выход.
• Вход AUX, который удобно использовать для мониторинга с помощью наушников аудиосигнала, поступающего от видеокамеры (только мониторинг).
• Приблизительно 256 минут записи (24 бита/48 кГц) на один сегмент жесткого диска или на диск DVD-RAM 4,7 Гбайт.
• Различные режимы записи до 24 бита / 192 кГц.
• Встроенный 1,8-дюймовый жесткий диск емкостью 80 Гбайт и 12-сантиметровый привод DVD, совместимый с дисками DVD-RAM и DVD-R/RW* 4,7 Гбайт. Жесткий диск емкостью 80 Гбайт имеет 16 сегментов.
• Внутренний жесткий диск заменяется пользователем (EX-HD1) со стороны задней панели (внутри крышки держателя батареи).
• Запись в режиме DDR (Dual Disk Recording) Mirror на сегмент жесткого диска и диск DVD-RAM.
• Запись файлов в промышленном стандарте BWF.
• Секция цифрового микшера с управлением аналогового типа, имеющая функцию соединения каналов, фильтр верхних частот и лимитер.
• Повышение/понижение Fs 0,1%.
• Функция автоматического сохранения файла для ежеминутного сохранения записанных данных на резервном носителе.
• Функция Pre Rec, которая позволяет избежать пропуска критического начального участка записи.
• Независимые светодиодные индикаторы уровня, ясно видимые даже на улице.
• Интерфейс USB 2.0 для быстрой передачи данных с встроенного жесткого диска и DVD.
• Интерфейс USB 2.0 Host зарезервирован для обновления программного обеспечения в будущем.
• Батарея IDX Endura V-Mount обеспечивает более четырех часов работы (модель E-7). Также можно использовать обычную батарею типа NP-1 со специальным адаптером IDX.
• 9-контактный разъем дистанционного управления поддерживает протокол P2, а также одновременную запись на два аппарата (с будущей версией программного обеспечения).
• Генератор таймкода с функцией принудительной установки. Синхронизация Video/Tri-level/Word.

* Диски DVD-R/RW используются только для резервирования, они не предназначены для прямой записи.

Таблица времени записи

Опции

    Кроме уже упоминавшейся выше опции EX-BP1, для модели PD204 доступны показанные ниже опции. Все опции общие с моделью PD606.

Технические характеристики (предварительные)

Запись/воспроизведение
Носитель для записи: HD/DVD-RAM/DVD-R/DVD-RW
Время записи: Приблизительно 256 минут (48 кГц/24 бита/6 дорожек на сегмент жесткого диска или DVD-RAM
Формат файла: BWF (Broadcast Wave Format)
Частота дискретизации: 44,1 / 48 / 88,2 \ 96 кГц
Квантование: 16-битовое линейное (44,1 / 48 кГц)
                        24-битовое линейное (44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц)
Количество дорожек записи: 2 дорожки
Частота записи/воспроизведения: 20 Гц - 20 кГц +/- 1 дБ (FS 44,1 / 48 кГц)
                                                        20 Гц - 40 кГц +/- 2 дБ (FS 88,2 / 96 кГц)
                                                        20 Гц - 70 кГц +/- 3 дБ (FS 176,4 / 192 кГц)
Динамический диапазон: Не менее 110 дБ (типовой)
Полный коэффициент гармоник: Не более 0,008% (1 кГц, -1 dBFS, типовой)
Опорный уровень: -20 дБ

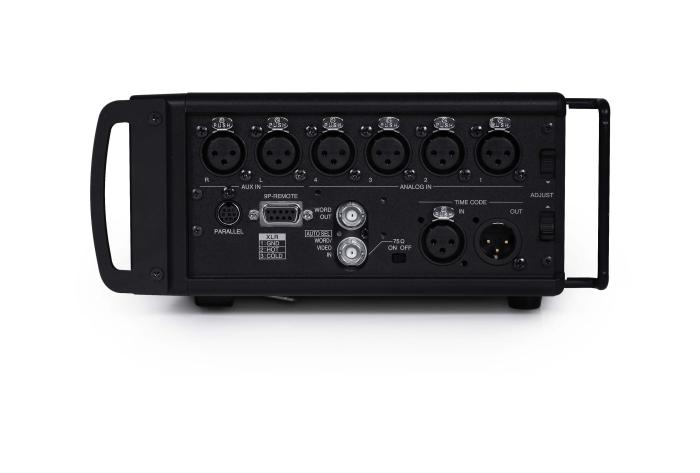

Входы/выходы
Аналоговый вход
Разъем: XLR-3-31 (симметричный) х 4
Уровень входного сигнала: -32 ~ +4 dBu (LINE) / -70 dBu (MIC)
Максимальный уровень входного сигнала: +24 dBu (LINE) / -14 dBu (MIC)
Полное входное сопротивление: Не менее 10 кОм (LINE) / не менее 2 кОм (MIC)

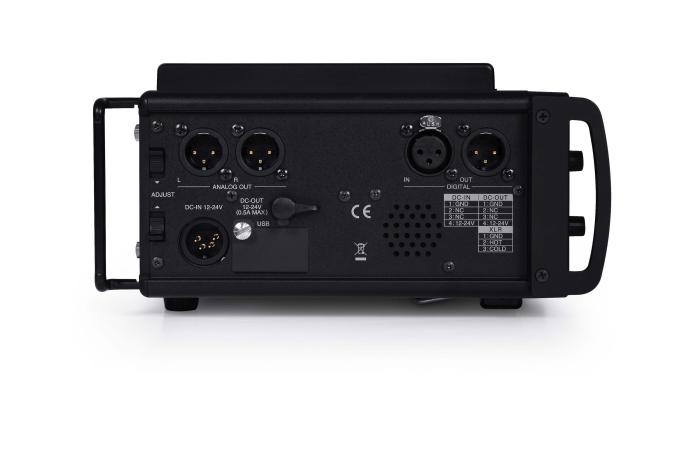

Аналоговый выход
Разъем: XLR-3-32 (симметричный) х 2
Опорный уровень выходного сигнала: +4 dBu
Максимальный уровень выходного сигнала: +24 dBu
Полное сопротивление нагрузки: Не менее 10 кОм

Вход AUX
Разъем: XLR-3-31 (симметричный) х 2
Опорный уровень входного сигнала: +4 dBu / -10 dBu / -60 dBu (выбирается)
Максимальный уровень входного сигнала: +24 dBu
Полное сопротивление нагрузки: Не менее 10 кОм
Цифровой вход/выход
Разъем: XLR-3-31 (вход) / XLR-3-32 (выход)
Формат: AES/EBU (IEC60958) или S/P DIF (IEC60958)

Вход временного кода
Разъем: XLR-3-31
Формат: SMPTE/EBU
Опорный уровень входного сигнала: 2 В (размах)
Минимальный уровень входного сигнала: 0,25 В (размах)
Полное входное сопротивление: Не менее 25 кОм

Выход временного кода
Разъем: XLR-3-32
Формат: SMPTE/EBU
Опорный уровень выходного сигнала: 2 В (размах)
Полное выходное сопротивление: Не более 1 кОм
Полное сопротивление нагрузки: Не менее 600 Ом

Вход WORD/VIDEO
Разъем: BNC (автоматический)
Опорный уровень входного сигнала: TTL с оконечным сопротивлением 75 Ом
Выход WORD
Разъем: BNC
Опорный уровень выходного сигнала: TTL

USB
Для PC: Разъем типа В (USB 2.0)
Для HOST: Разъем типа А (клавиатура USB1.1, устройство USB2.0)

Наушники
Разъем: Стереофонический разъем диаметром 6,3 мм
Максимальная выходная мощность: Не менее 200 мВт (нагрузка 32 Ом)
Полное сопротивление нагрузки: Не менее 32 Ом

Параллельный разъем дистанционного управления
Разъем: 8-контактный Mini DIN
9-контактный разъем дистанционного управления
Разъем: 9-контактный D-SUB
Протокол: Sony 9pin (P2)

Вход питания постоянного тока (11,5 ~ 24 В)
Разъем: XLR-4-32

Вход питания постоянного тока
Разъем: 4-контактный Hirose (HR10A-7R-4S, розеточного типа), максимально 0,5 А

Общее
Габариты: 116,5 (В) х 325 (Ш) х 234 (Г) мм
Вес: Приблизительно 3,3 кг
Необходимое питание: Батарея IDX Endura V-mount
AD-15C (опция)
Потребляемая мощность: 13 Вт
Комплект для экспорта: 1 устройство в коробке
Масса-брутто: приблизительно 5,3 кг (включая коробку)
