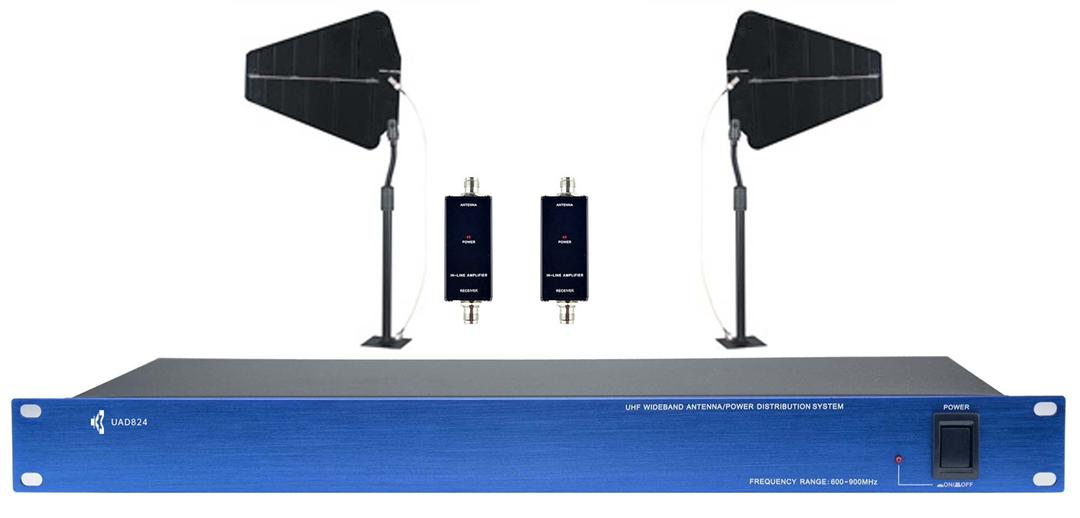

MVT UAD824

Активная антенная сплиттерно-дистрибуторная ситема UHF диапазона  470-900 МГц

Система распределения сигнала для приемных антенн диапазона частот UHF, которая может распределять сигнал, принимаемый всего лишь парой антенн, на многоканальную беспроводную приемную систему. Встроенный РЧ усилитель системы компенсирует потери, возникающие при использовании нескольких антенных выходов. Один такой распределитель MVT UAD824 может обеспечить передачу УВЧ сигналов на антенны и раздачу питания постоянного тока 12 В для четырех приемников разнесенных сигналов.

Система использует полосу частот шириной 430 МГц (470 - 900MГц), что позволяет использовать ее с любыми с беспроводными системами соответствующего диапазона частот и может соединять несколько беспроводных систем одного и того же диапазона частот для совместного использования.

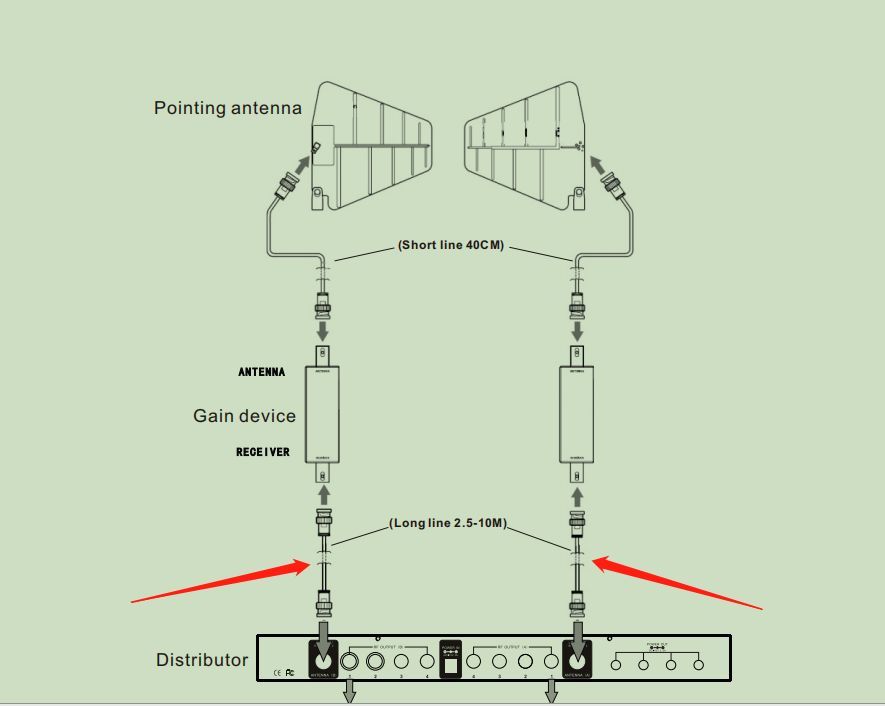

Антенный сплиттер каждой полосы частот оснащен двумя независимыми распределительными частями для обработки сигнала одной разнесенной беспроводной системы. Каждая часть включает в себя линию ввода антенны и выход приемника с четырехканальным полосовым фильтром. Все РЧ терминалы (RF) являются стандартными интерфейсами TNC. Например система (см. след. картинку) с четырьмя разнесенными (True Diversity) беспроводными приемниками подключается 10 соединительными кабелями TNC-TNC РЧ.

Внешние антенны могут быть подключены на большом расстоянии, но передаваемый сигнал УВЧ тогда будет ослаблен, поэтому следует использовать экранированный коаксиальный кабель; если расстояние превышает 8 метров, необходимо использовать кабель с наименьшими потерями, подходящим выбором является стандартный коаксиальный кабель категории RG-8. Кроме того, антенну можно установить в удаленном от приемника помещении.

Устройство можно использовать с активными или пассивными антеннами. Два антенных входа оснащены переключаемым источником питания +12 В постоянного тока, который может подавать питание на активные антенны или другое радиочастотное оборудование. Каждый порт может обеспечить ток 150 мА.

На задней панели дистрибутора расположены 4 выходных разъема питания, каждый из которых может обеспечивать питание 12 В/500 мА постоянного тока для 4 приемников. Для подключения приемников к сплиттеру прилагаются 4 кабеля питания.

ОСОБЕННОСТИ

Широкополосный диапазон 430 МГц, подходящий для различных беспроводных систем.

 Используйте согласующую направленную антенну для повышения стабильности принимаемого системой сигнала.

Удобство инсталляции в рэковый шкаф многоканальных беспроводных систем: уменьшается количество антенн и снижается их взаимная интермодуляция.

Широкополосный разнесенный антенный распределитель в УВЧ (UHF) диапазоне, который может, усиливая, распределять пару приемных сигналов антенн в общую беспроводную приемную систему с несколькими каналами. Один антенный сплиттер может обеспечить раздачу РЧ сигналов для четырех разнесенных (True Diversity) приемников и для восьми UHF приемников с одной антенной.

Устройство работает в широком диапазоне частот 470–900 МГц, что позволяет использовать несколько беспроводных систем с разными частотными диапазонами в указанном диапазоне. Следовательно, допустима его эксплуатация совместно с любыми беспроводными UHF микрофонными системами, разрешенными к использованию на территории РФ.
