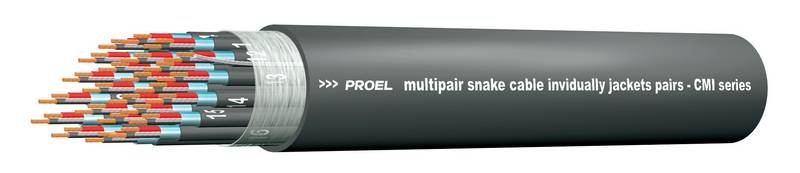

PROEL CMI24 - Мультикабель 24 изолированные пары: 2 х 0.22 мм2 + экран: 1 х 0.22 мм2 покрытый оловом
Арт.: Э0002999PROEL CMI24 - Мультикабель 24 изолированные пары: 2 х 0.22 мм2 + экран: 1 х 0.22 мм2 покрытый оловом+ алюминиевая фольга, огнеупорная изоляция, диаметр 19,6 мм; цвет: черный
По запросуPROEL серия CMI – экранированные многопарные кабели (проводники свиты попарно). Изоляция проводников в паре, выполненная из сшитого полиэтилена, имеет индивидуальную цветовую маркировку (красный и черный), что обеспечивает простую идентификацию при монтаже. Каждая пара кабеля имеет индивидуальный экран из алюминиевой ленты, свой дренажный провод, а также свою оболочку из ПВХ, промаркированную с двух сторон. Такая конструкция позволяет практически полностью исключить взаимное влияние пар при передаче сигналов (перекрестные помехи). Внешняя оболочка выполнена из ПВХ, сохраняющего гибкость даже при высоких температурах, что очень важно при больших изгибах кабельных трасс.
Технические характеристики PROEL CMI24
| Область применения | Системы управления и передачи аудиосигналов Сценическое оборудование |
| Проводник | Голая медь, сечение 24 AWG = 28 х 0,10 мм (0,22 кв.мм) |
| Изоляция проводника | Сшитый полиэтилен, диаметр 1,00 мм |
| Внутренняя оболочка пар | ПВХ, диаметр 2,80 мм |
| Дренажный провод | Луженая медь, сечение 24 AWG=7x0.18 мм (0,22 кв.мм) |
| Экран | Алюмо-майларовая лента 100% |
| Внутренняя защитная оболочка кабеля | Хлопчато-бумажная лента 100% |
| Внешняя оболочка кабеля | ПВХ 70 |
| Цвет оболочки | матовый черный |
| Максимальное сопротивление постоянному току проводника | Меньше 87 Ом/км, при температуре 20°C |
| Дисбаланс емкости | Проводник-Проводник - 63 пФ/метр, на частоте 1 кГц Проводник-Экран - 107 пФ/метр, на частоте 1 кГц |
| Волновое сопротивление | 80±3 Ом |
| Затухание | 1 МГц – 2,10 дБ/100 метров 3 МГц – 3,60 дБ/100 метров 6 МГц – 5,00 дБ/100 метров 8 МГц – 5,80 дБ/100 метров 10 МГц – 6,50 дБ/100 метров |
| Скорость распространения | 66% |
| Диапазон рабочих температур | -20…+80°C |
| Рабочее напряжение | Менее 50 В переменного тока Менее 75 В постоянного тока |
| Вес кабеля | CMI24 – 440 кг/км |
| Внешний диаметр | CMI24 – 19,6 мм |
| Минимальный радиус изгиба | 25 x внешний диаметр |
| Упаковка | Оговаривается при заказе |
