PROEL CMN24 - Мультикабель 24 изолированных пар: 2 х 0.14 мм2 + экран: 1 х 0.22 мм2+ алюминиевая фол
Арт.: Я0007366PROEL CMN24 - Мультикабель 24 изолированных пар: 2 х 0.14 мм2 + экран: 1 х 0.22 мм2+ алюминиевая фольга, огнеупорная изоляция, диаметр 11.9 мм; цвет: черный

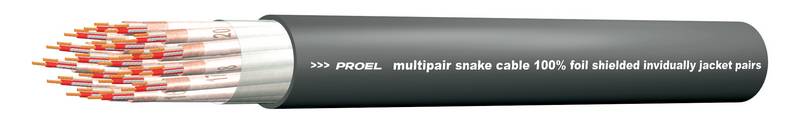

По запросуPROEL серия CMN – экранированные многопарные кабели (проводники свиты попарно). Изоляция проводников в паре, выполненная из сшитого полиэтилена, имеет индивидуальную цветовую маркировку (красный и белый), что обеспечивает простую идентификацию при монтаже. Каждая пара кабеля имеет индивидуальный экран из алюминиевой фольги медного цвета, свой дренажный провод, а также свою оболочку из полипропилена, промаркированную с двух сторон. Такая конструкция позволяет практически полностью исключить взаимное влияние пар при передаче сигналов (перекрестные помехи). Внешняя оболочка выполнена из ПВХ, сохраняющего гибкость даже при высоких температурах, что очень важно при больших изгибах кабельных трасс.
Технические характеристики PROEL CMN24
| Область применения | Системы управления и передачи аудиосигналов Сценическое оборудование Студии звукозаписи |
| Проводник | Голая медь, сечение 26 AWG = 18 х 0,10 мм (0,14 кв.мм) |
| Изоляция проводника | Сшитый полиэтилен, диаметр 1,00 мм, бело/красный |
| Внутренняя оболочка пар | Полипропилен, диаметр 2,80 мм |
| Дренажный провод | Луженая медь, сечение 24 AWG=7x0.18 мм (0,22 кв.мм) |
| Экран | Алюминиевая фольга медного цвета 100% |
| Внутренняя защитная оболочка кабеля | Хлопчато-бумажная лента 100% |
| Внешняя оболочка кабеля | Гибкий ПВХ 60 |
| Цвет оболочки | матовый черный |
| Максимальное сопротивление постоянному току проводника | 127 Ом/км, при температуре 20°C (проводник) 99 Ом/км при температуре 20°C (экран) |
| Дисбаланс емкости | Проводник-Проводник - 52 пФ/метр, на частоте 1 кГц Проводник-Экран - 89 пФ/метр, на частоте 1 кГц |
| Волновое сопротивление | 100 ± 3 Ом |
| Затухание | 1 МГц – 2,20 дБ/100 метров 3 МГц – 3,90 дБ/100 метров 6 МГц – 5,50 дБ/100 метров 8 МГц – 6,40 дБ/100 метров 10 МГц – 7,10 дБ/100 метров |
| Скорость распространения | 66% |
| Диапазон рабочих температур | -20…+80°C |
| Рабочее напряжение | Менее 50 В переменного тока Менее 75 В постоянного тока |
| Вес кабеля | CMN24 – 279 кг/км |
| Внешний диаметр | CMN24 – 15 мм |
| Минимальный радиус изгиба | 10 x внешний диаметр |
| Упаковка | Оговаривается при заказе |
