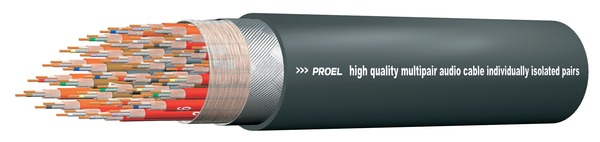

PROEL CMT40 - Высококачественный мультикабель 40 пар, плетеный экран изолированный, 100 м в катушке
Арт.: 00002008PROEL CMT40 - Высококачественный мультикабель 40 пар, плетеный экран изолированный, 100 м в катушке

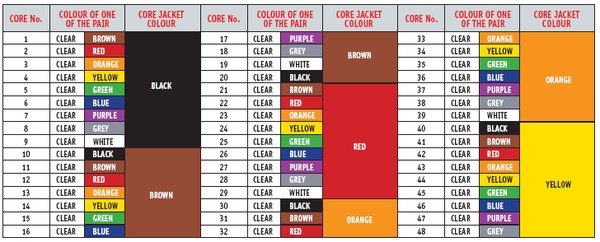

По запросуPROEL серия CMT – экранированные многопарные кабели (проводники свиты попарно). Изоляция проводников в паре, выполненная из сшитого полиэтилена, имеет индивидуальную цветовую маркировку, что обеспечивает простую идентификацию при монтаже. Каждая пара кабеля имеет индивидуальный экран из сшитого полиэтилена, свой дренажный провод, а также свою оболочку из медной спирали, промаркированную с двух сторон. Такая конструкция позволяет практически полностью исключить взаимное влияние пар при передаче сигналов (перекрестные помехи). Внешняя оболочка выполнена из ПВХ, сохраняющего гибкость даже при высоких температурах, что очень важно при больших изгибах кабельных трасс.
Технические характеристики PROEL CMT40
| Область применения | Системы управления и передачи аудиосигналов Сценическое оборудование Студии звукозаписи |
| Проводник | Голая медь, сечение 26 AWG = 18 х 0,10 мм (0,14 кв.мм) |
| Изоляция проводника | Сшитый полиэтилен, диаметр 1,05 мм |
| Внутренняя оболочка пар | ПВХ, диаметр 2,80 мм |
| Дренажный провод | Луженая медь, сечение 24 AWG=7x0.18 мм (0,22 кв.мм) |
| Экран | Медная спираль 97% |
| Внутренняя защитная оболочка кабеля | Хлопчато-бумажная лента 100% Оплетка из луженой меди 85% |
| Внешняя оболочка кабеля | ПВХ |
| Цвет оболочки | Матовый черный |
| Максимальное сопротивление постоянному току проводника | 127 Ом/км, при температуре 20°C (проводник) 43 Ом/км при температуре 20°C (экран) |
| Дисбаланс емкости | Проводник-Проводник - 52 пФ/метр, на частоте 1 кГц Проводник-Экран - 89 пФ/метр, на частоте 1 кГц |
| Волновое сопротивление | 100 ± 3 Ом |
| Затухание | 1 МГц – 2,20 дБ/100 метров 3 МГц – 3,70 дБ/100 метров 6 МГц – 5,30 дБ/100 метров 8 МГц – 6,10 дБ/100 метров 10 МГц – 6,80 дБ/100 метров |
| Скорость распространения | 66% |
| Диапазон рабочих температур | -20…+80°C |
| Рабочее напряжение | Менее 50 В переменного тока Менее 75 В постоянного тока |
| Вес кабеля | CMT40 – 953 кг/км |
| Внешний диаметр | CMT40 – 28,3 мм |
| Минимальный радиус изгиба | 15 x внешний диаметр |
| Упаковка | Оговаривается при заказе |
