Wheatstone Aura8-IP Blade-3 - эфирный FM- и HD-процессор
Арт.: Я0014912Wheatstone Aura8-IP Blade-3 - эфирный FM- и HD-процессор
По запросуWheatstone Aura8-IP Blade-3 – высокоэффективный эфирный процессор для обработки FM и HD-сигналов, заключающий в себе 8 полностью независимых многополосных аудио процессоров Vorsis в одном компактном 1U корпусе. Процессор Wheatstone Aura8-IP Blade-3 невероятно функционален и обладает многими уникальными технологиями Wheatstone: Blade-3, позволяющей быстро и эффективно управлять целой радиостанцией на базе аудио сети Wheatstone WheatNet-IP; AGC – технологией автоматической регулировки усиления, специальными функциями компрессора и частотно-зависимого лимитера для HD, а также имеет раздельные каналы программирования для потокового или подкастового вещания.

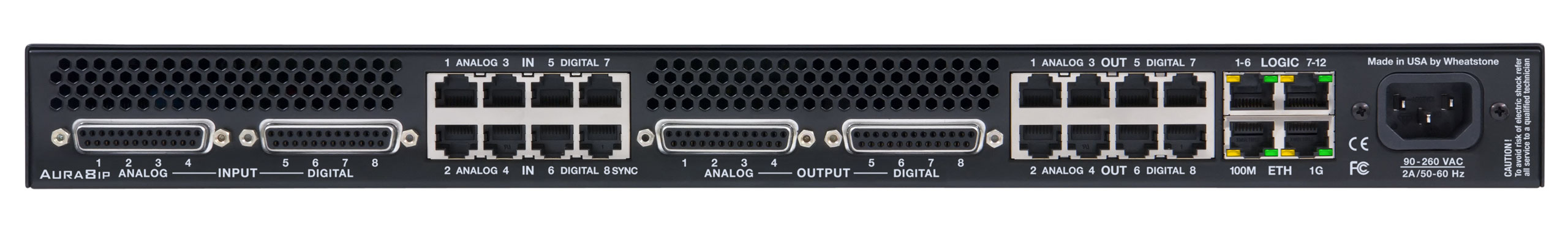

Wheatstone Aura8-IP Blade-3 оснащен I/O интерфейсом, включающим 4 пары цифровых аудио AES входов/выходов и четыре пары аналоговых стереофонических входов/выходов, а также он может выполнять функции автономного процессора. Каждый из 8 индивидуальных многопополосных стерео процессоров Vorsis состоит из 4-полосного параметрического эквалайзера, 3-полосного кроссовера, 3-полосного компрессора с функцией лимитера на каждой полосе и управляемого пик-лимитера. Благодаря технологии Wheatstone Blade-3, совместимой с интеллектуальной сетью WheatNet-IP, Aura8-IP Blade-3 позволяет создавать сети с творческой и мощной конструкцией и идеально подходит для использования в некоторых уникальных приложениях, связанных с динамическими функциями, с которым не так легко справляется обычное оборудование. К тому же, процессор Wheatstone Aura8-IP Blade-3 совместим с любым оборудованием, поддерживающим стандарт AES67, что обеспечивает ему непревзойдённую функциональность.

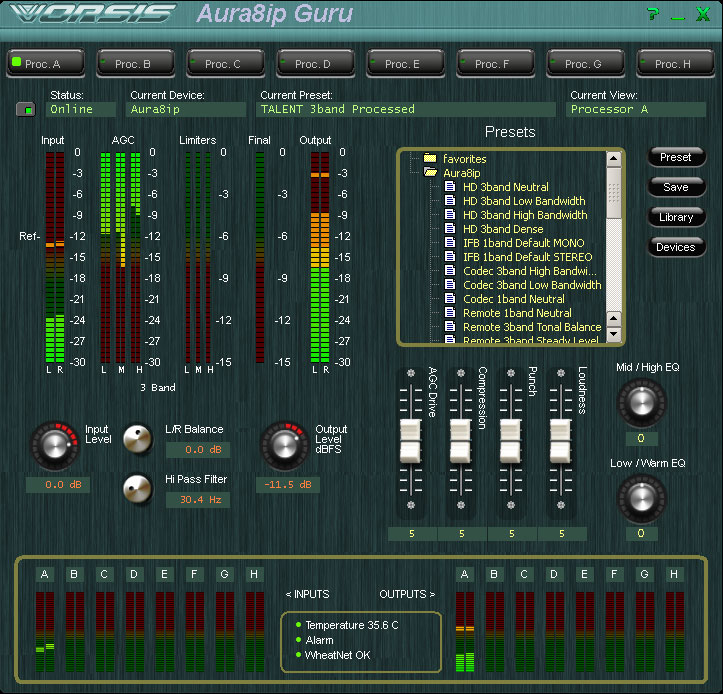

Управлять процессором Wheatstone Aura8-IP-3 можно с любого ноутбука или компьютера по сети Ethernet. В комплекте поставляется программное обеспечение Guru, которое благодаря своим умным алгоритмам делает процесс по управлению AGC, компрессией, плотностью, громкостью, НЧ и ВЧ простым и интуитивным. Также имеется более продвинутая версия интерфейса управления "GUI Pro", которое обеспечивает доступ к каждому отдельному параметру обработки для корректировки на экспертном уровне.
Особенности Wheatstone Aura8-IP-3 Blade-3
- Высокопроизводительные ЦАП/АЦП 24-бит
- Совместимость со стандартом AES67
- Восемь встроенных многополосных схем обработки сигнала Vorsis, каждая с 4-полосным параметрическим эквалайзером, 3-полосным кроссовером, 3-полосным компрессором, 3-полосным лимитером, широкополосным упреждающим лимитером
- Два вспомогательных 8-канальных микшера
- Четыре цифровых входа AES на разъемах RJ-45 и разъемах типа D
- Четыре аналоговых стереофонических входа на разъемах RJ-45 и разъемах типа D
- Четыре цифровых выхода AES на разъемах RJ-45 и разъемах типа D
- Четыре аналоговых стереофонических выхода на разъемах RJ-45 и разъемах типа D
- Может работать автономно или в сети WheatNet-IP
- Встроенная матрица маршрутизации
- Джек для наушников на передней панели
- Выходные чипы с разъемами Socket

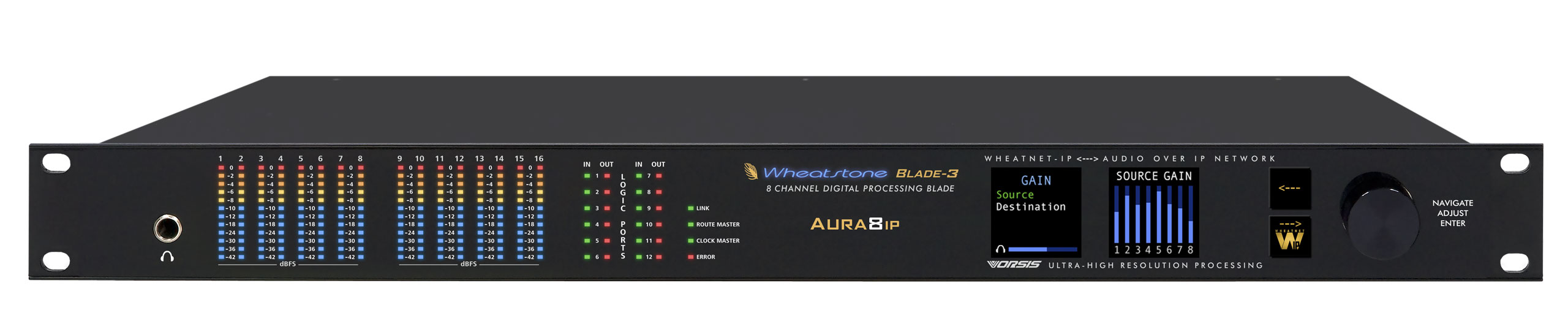

- Индикация на передней панели
- Надежный источник питания
- Цветной OLED-дисплей
- Датчик тишины можно применить на любом выходе
- 1 Гб Ethernet порт
| Входы | |
| 4 стереофонических аналоговых входа на разъемах типа D и RJ-45 4 цифровых входа AES на разъемах типа D и RJ-45 |
|
| Выходы | |
| 4 стереофонических аналоговых выхода на разъемах типа D и RJ-45 4 цифровых выхода AES на разъемах типа D и RJ-45 |
|
| Logic | |
| 12 универсальных логических портов | |
| Обработка сигнала | |
| 8 встроенных многополосных схем обработки сигнала Vorsis, каждая с 4-полосным параметрическим эквалайзером, 3-полосным кроссовером, компрессорами, лимитерами, широкополосным упреждающим лимитером | |
| Пресеты | |
| Энергонезависимая память Хранение до 80 пресетов |
|
| По умолчанию | |
| Более 25 предустановленных и защищенных от записи пресетов Новые заводские пресеты можно скачивать с веб-сайта Wheatstone Processing и устанавливать с помощью программного обеспечения Aura8-IP |
|
| AURA8-IP PROCESSING BLADE | |
| Входы: | восемь цифровых AES входов как на разъемах типа D, так и RJ-45 |
| Выходы: | восемь цифровых AES входов как на разъемах типа D, так и RJ-45 |
| Logic: | 12 универсальных логических портов |
| Обработка сигнала: | 8 встроенных многополосных схем обработки сигнала Vorsis, каждая с 4-полосным параметрическим эквалайзером, 3-полосным кроссовером, компрессорами, лимитерами, широкополосным упреждающим лимитером |
| Общие характеристики | |
| Логические входы/выходы | |
| Разъемы: | RJ-45 (2), 12 каналов |
| Напряжение: | +5 В постоянного тока относительно земли +5 В и заземление обеспечиваются |
| Ток: | максимальный 100 мА источник/приемник |
| ETHERNET | |
| Разъемы: | RJ-45 |
| Кабель: | CAT5E или CAT6 |
| Технология передачи аудиосигнала: | Gigabit Ethernet 1000BASE-T, используется для передачи всего аудиотрафика между устройствами BLADE |
| Прикладной интерфейс: | 100BASE-TX для использования в будущем |
| Система | |
| Частота дискретизации: | 44,1 или 48 кГц, выбирается пользователем в программном обеспечении |
| Синхронизация: | внутренняя или внешняя, вход внешней синхронизации |
| Опорный уровень: | 0dBFS = +4 dBu (+4 dBu = 1,23 В RMS) |
| Задержка: | 0,5 мс, BLADE - коммутатор – BLADE |
| Система | |
| Частота дискретизации: | 44,1 или 48 кГц, выбирается пользователем в программном обеспечении |
| Синхронизация: | внутренняя или внешняя, вход внешней синхронизации |
| Опорный уровень: | 0dBFS = +4 dBu (+4 dBu = 1,23 В RMS) |
| Задержка: | 0,5 мс, BLADE - коммутатор – BLADE |
| Потребляемая мощность | |
| ip88a: | 49VA, 30W |
| ip88d: | 23VA, 12W |
| ip88ad: | 35VA, 19W |
| ip88m: | 35VA, 19W |
| ip88cb: | 35VA, 19W |
| ip88e: | 18VA, 10W |
| Общие характеристики | |
| Габариты (1U, ШxВxГ): | 483 x 450 x 337 мм (387 мм с разъемами) мм |
| Вес: | 6,4 кг |
Общие характеристики для всех устройств BLADE
| Аналоговые Blade I/O | |
| Входы: | электронно-дифференциальные, >10 КОм (bridging) оптимальный имеданс источника <1 КОм |
| Выходы: | 10 КОм, 20 Гц - 20 КГц оптимальный импеданс нагрузки >600 Ом |
| Разъемы: | DB25 мама, требуется кабель с разъемами DB25 папа RJ45, требуется RJ45 (прямого соединения) |
| Частотный диапазон (±0.25 дБ): | 20 Гц - 20 кГц (отн. +4dBu) |
| THD + n (0.04%): | 20 Гц - 20 кГц (отн. +4dBu) |
| Шум: | -85dBu; -109dBr отн. максимального выходного уровня |
| Диапазон усиления: | ±18 дБ, входы и выходы |
| Максимальный вход: | +24dBu |
| Максимальный выход: | +24dBu |
| АЦП: | разрешение 24 бит |
| ЦАП: | ЦАП 24 бит, продвинутый сигма-дельта |
| Цифровые Blade I/O | |
| Входы: | балансные, 100 Ом, AES-3, совместимые с S/PDIF |
| Выходы: | балансные, 100 Ом, только AES-3 |
| Разъемы: | DB25 мама, требуется кабель с разъемами DB25 папа RJ45, требуется RJ45 (прямого соединения) |
| Частотный диапазон (ровный): | 20 Гц - 20 кГц (ref -20dBFS, +4dBu) |
| THD + n (0.04%): | 20 Гц - 20 кГц (отн. +4dBu) |
| Шум: | -141dBFS, отн. максимального выходного уровня |
| Диапазон усиления: | ±18 дБ, входы и выходы |
| Максимальный вход: | 0dBFS |
| Максимальный выход: | 0dBFS |
| Преобразователи частоты: | 32-96 кГц, 16-24 бит, на всех входах |
| Статус канала AES: | стандартная реализация |
| Микрофонные Blade I/O | |
| Входы: | электронно-дифференциальные, >2 КОм (bridging) оптимальный имеданс источника <200 Ом |
| Выходы: | <10 КОм, 20 Гц - 20 КГц оптимальный импеданс нагрузки >600 Ом |
| Разъемы: | XLR мама, требуется кабель с разъемами XLR папа (микрофонные выходы) DB25 мама, требуется кабель с разъемами DB25 папа (аналоговые выходы) RJ45, требуется RJ45 прямого соединения (аналоговые выходы, логические порты & Ethernet) |
| Частотный диапазон (±0.5 дБ): | 20 Гц - 20 кГц (ref +4dBu) |
| THD + n (0.02%): | 20 Гц - 20 кГц (отн. +4dBu) |
| Шум: | -85dBu; -109dBr отн. максимального выходного уровня |
| Опорный уровень: | -50dBu |
| Диапазон усиления: | от +20 дБ до +80 дБ (входы) ±18 дБ (выходы) |
| Максимальный вход: | -10dBu |
| Максимальный выход: | +24dBu |
| АЦП: | разрешение 24 бит |
| ЦАП: | ЦАП 24 бит, продвинутый сигма-дельта |
