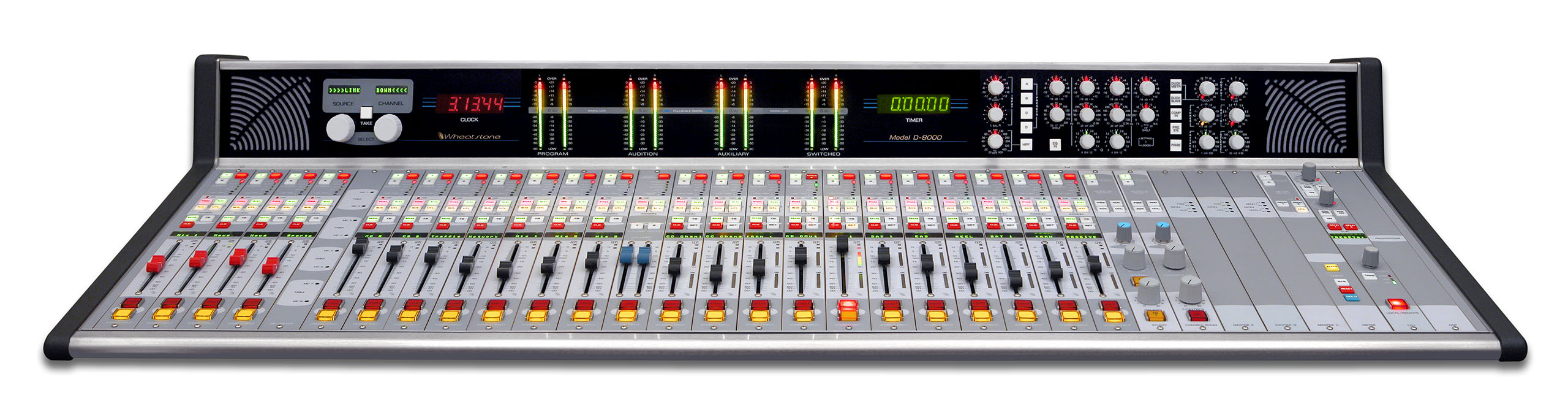

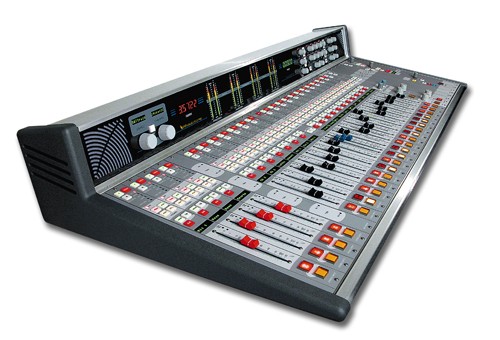

WHEATSTONE D-8000
Арт.: Я0002977WHEATSTONE D-8000
По запросу
Wheatstone BRIDGE!
Легко объединяет сигналы и стандарты цифрового аудио!
Легкая коммутация сведенного сигнала за счет выбора цифровых (AES) или аналоговых (24-битовое аналого-цифровое преобразование) входных карт (а также 24-битовых цифровых или аналоговых (с 24-битовым цифроаналоговым преобразованием) выходных карт), которые все можно обслуживать прямо с передней стороны корпуса устройства. Маршрутизация всех сигналов осуществляется только в цифровой форме.
Карты AES имеют преобразователи частоты дискретизации на каждом входе для "гладкой" коммутации аудиосигналов, что позволит вам не беспокоиться об изменении частоты дискретизации на вашем оборудовании. Такая коммутация сведенного сигнала обеспечивает легкий переход студии от аналоговой к цифровой форме.
Удобная установка
Семейство модулей входных/выходных разъемов подключается прямо с задней стороны корпуса и позволяет выбрать разъемы D-25 для интерфейса AES или аналогового интерфейса, или разъемы BNC для использования с 75-омным цифровым оборудованием. Также имеются разъемы RJ-45 для использования с кабельной проводкой CAT5.
Полная интеграция с сетевым маршрутизатором цифровых аудиосигналов!
Пульт D-8000 разработан для совместной работы с системой маршрутизации Bridge от Wheatstone, которая выводит индикацию источника прямо на дисплеи входных каналов D-8000. Пульт можно сконфигурировать с панелями управления маршрутизатором, установленными в измерительный мост или в обычные слоты для модулей. Такие модули контроллера X-Y обеспечивают немедленный доступ к сотням различных источников сигнала прямо с поверхности управления пульта, и позволяют назначать любой доступный на маршрутизаторе сигнал любому входному каналу пульта. 8-символьный дисплей четко демонстрирует выбранный источник сигнала для каждого канала.
Дополнительные линейные VU-метры (до фейдера, до включения/выключения) позволяют быть уверенным в наличии и правильности сигнала. Светодиодные индикаторы нулевого положения фейдера помогают предотвратить резкое изменение уровня при переходе с автоматического на ручное управление. Вы сможете иметь индивидуальный VU-метр и индикатор понижения уровня усиления (GR) на каждом входном фейдере.
Система MXM/TB обеспечивает выделенный выход "микс-минус" (в аналоговом и цифровом форматах) с любого одного входного канала - нет никакого ограничения по количеству позвонивших. Индивидуальные переключатели оперативной связи обеспечивают прямую связь оператора пульта с любым и каждым выходом MXM.
Система настройки памяти позволяет каждому модулю вызывать дополнительные посылы, частотную коррекцию и динамические настройки пульта.
Интеграция
Теперь ваш цифровой пульт, система автоматики и маршрутизатор аудиосигналов могут работать как одно целое!
Эксклюзивное программное обеспечение VDIP от Wheatstone имеет протокол интерфейса, который фактически стал стандартом для взаимодействия пульта с системой автоматики. Наиболее популярные системы автоматики уже используют все возможности соединения наших пультов. Может быть автоматизирована вся панель управления каждого входного модуля. На ярком 8-символьном дисплее каждого канала четко указано название или выбранный источник маршрутизатора. Модуль главного контроллера пульта оборудован переключателем отмены автоматики LOCAL/REMOTE на тот случай, если оператору потребуется перейти на ручное управление.
Знание - сила: оператор всегда уверен в источнике сигнала или номере дорожки. Линейные VU-метры (до фейдера, до включения/выключения) гарантируют наличие сигнала, а когда канал включен (ON) и назначен программе (PROGRAM), на состояние указывает светодиодный индикатор On-Air. Светодиодные индикаторы нулевого положения фейдера переходят с автоматического на ручное управление.
Входы
Входные каналы, готовые к будущему
Входные модули, работающие в двух доменах
Модули Type I, II и II позволяют подавать аналоговые или цифровые входные сигналы. Простая программная настройка с помощью эксклюзивной программы Wheatstone VDIP - никакие аппаратные изменения не требуются. Более того, эти модули можно переключать с аналогового входа на цифровой вход с помощью переключателя выбора источника А/В на передней панели. Типы модулей различаются по своим возможностям обработки. Опциями являются система MXM/TB от Wheatstone, которая обеспечивает выделенный вход MXM от этого канала - великолепно подходит для удаленной подачи или для телефонных форматов. Также можно выбирать обработку DSP индивидуального канала, что обеспечивает частотную коррекцию, динамику и линейное измерение. Естественно, доступно любое комбинирование входных модулей в пределах одного устройства.
Встроенная функция CUE с программируемым автоматическим выделением сигнала является стандартной функцией для всех типов модулей, а также полное переключение режимов (MODE), 8-символьный дисплей источника и светодиодные индикаторы нулевого положения фейдера.
Опция DSP (кнопка SET) позволяет получить доступ к панели динамического управления, установленной на измерительный мост пульта, что позволяет использовать многополосный параметрический эквалайзер, ФВЧ, регулятор баланса, компрессор-лимитер и функцию подавления сигнала.
Вход SUPERPHONE обеспечивает автоматическую работу с двумя телефонными абонентами, что позволяет работать со всем телефонным сегментом с одного модуля - нет необходимости соединять с телефонным гибридом модули другой линии. При желании можно установить второй телефонный модуль, что позволит работать с пульта с четырьмя телефонными абонентами.
Измерительный мост
Двойное измерение в цифровом формате
Измерительный мост пульта D-8000 обеспечивает двойное измерение - полношкальные цифровые столбцовые индикаторы пикового уровня и VU, что позволяет получить все преимущества 24-битового формата.
Для тех, кто предпочитает традиционные VU-метры, D-8000 выпускается с четырьмя парами индикаторов вместо стандартных светодиодных индикаторов.
Три пары 31-сегментных столбцовых светодиодных индикатора позволяют контролировать выходы PROGRAM, AUDITION и AUXILIARY пульта. Четвертая, переключаемая пара индикаторов позволяет измерять сигнал двух посылов STEREO AUX SENDS, двух входов EXTERNAL (аналоговые или цифровые сигналы), CUE и стереофонической шины UTILITY.
Панель контроллера маршрутизатора X-Y (на левой стороне измерительного моста) позволяет получить доступ к сотням источников, назначая их индивидуальным входным каналам. Регулятор X-Y также доступен как линейный формат канала вместо (или в дополнение к) панели, установленной на измерительном мосту.
TIMER/CLOCK (часы/таймер) - Таймер может включаться вручную или автоматически (выбор в программе VDIP), в то время как часы могут работать самостоятельно или под управлением главной тактовой системы.
Цифровая обработка сигнала - Дополнительная панель, работающая с входными модулями Type I для поддержки множества функций, обеспечивающих обработку сигналов микрофонов/индивидуальных каналов.
Функции DSP для каналов
- Плавная подстройка входной чувствительности (±14 дБ) с регулировкой панорамирования/баланса.
- Плавная регулировка ФВЧ: 20 - 250 Гц (24 дБ на октаву).
- Реверсирование фазы, подавление сигнала, цифровой светодиодный VU-метр, четыре предварительные настройки.
- Компрессор - лимитер с цифровым светодиодным индикатором понижения усиления.
- 4-полосный эквалайзер (параметрический, (±14 дБ).
- Общая блокировка настроек.
- Мониторы
- Мощные - простые в использовании
Модули мониторов D-8000 позволяют получать мгновенный доступ к шинам четырех главных стереофонических выходов, а также к двум дополнительным внешним входам.
Модуль CONTROL ROOM также имеет стереофонический регулятор CUE LEVEL (уровень прослушивания), а также встроенную функцию HEADPHONE (наушники). Большой подсвеченный переключатель ON/OFF позволяют оператору включать/выключать мониторы CR, не влияя на настройки уровня.
Модули STUDIO позволяют настраивать уровни мониторов, а также осуществлять оперативную связь (TALKBACK) с двумя отдельными студиями. На модули CR и STUDIO имеют два внешних входа, на которые можно подавать сигналы с дополнительных модулей селектора линий, что значительно повышает возможности мониторинга сигнала. Пульт позволяет устанавливать два отдельных модуля STUDIO, обеспечивая полный мониторинг и оперативную связь для четырех отдельных мест.
Дополнительный модуль микрофонного предусилителя MIC PREAMP позволяет подавать восемь сигналов низкого уровня от микрофонов. Выходы линейного уровня этого модуля можно использовать для подачи сигнала на входные модули Wheatstone.
Опции
Вспомогательные модули
Модуль X-Y CONTROLLER работает с системой маршрутизации Wheatstone Bridge Routing System, обеспечивает доступ ко всем доступным с него источникам и назначает их индивидуальным входным каналам. Маршрутизатор выводит данные прямо на 8-символьные дисплеи, которые находятся над каждым входным фейдером на пульте, извещая оператора о том, какой сигнал назначен каждому входу.
Дополнительные входы селектора линий LINE SELECTOR позволяет подавать сигнал на любой вход пульта или порт монитора, что значительно расширяет функциональные возможности пульта. Модули выпускаются в цифровой версии на 8 входов или в аналоговой версии на 7 входов.
Каждый модуль управления MACHINE CONTROL обеспечивает дистанционное управление двумя внешними источниками сигнала/рекордерами прямо с панели управления пульта. Такие модули можно также заказывать с шестью комплектами пар START/STOP.
Мы сделаем работу за вас! Пульт D-8000 можно заказывать с предварительной разводкой проводов на блоках по вашему выбору: Type 66, KRONE или ADC/I.C.O.N. - с полной проверкой и документированием. Компания WHEATSTONE также может обеспечить проводку между пультом и локальными источниками сигнала. Кто в этом разбирается лучше нас?
Технические характеристики
Структура (стандартная | опции)
Шины микширования
4 Stereo Main (PGM, AUD, AUX, UTL)
Stereo Cue, Mono TB
2 Stereo Aux Send, MXM на 2 или 4 телефонных абонента
Цифровые выходы
4 Stereo Main (PGM, AUD, AUX, UTL)
2 Stereo Aux Send, Discrete MXM System
Аналоговые выходы
4 Stereo Main (PGM, AUD, AUX, UTL)
Stereo Cue, Stereo Headphone
Stereo Control Room Monitor
2 Stereo Studio Monitor, 2 Stereo Aux Send, MXM на 2 или 4 телефонных абонента, Discrete MXM System
Измерительные приборы (цифровые)
Восемь 31-сегментных VU-метров со светодиодом пикового сигнала (пары PGM, AUD, AUX и SWT)
7-сегментный светодиодный VU-метр входного канала
7-сегментный индикатор понижения усиления входного канала
Процессоры
Аналого-цифровой: Разрешение 24 бита (минимальное)
Цифро-цифровой: AES-3/ANSI S4.40, длина слова 24 бита
Цифро-аналоговый: Разрешение 24 бита (минимальное)
Частота дискретизации: Переменная входная 32 - 96 кГц (преобразование частоты дискретизации)
Частота дискретизации: Выбираемая выходная (48 кГц, 44,1 кГц, 32 кГц или внешний опорный сигнал)
Внутренняя обработка сигнала:
Процессор DSP 32-битовый с плавающей запятой
Восстановление последних настроек при загрузке.
Частотная характеристика ±0,1 дБ (до 20 кГц)
Полный коэффициент гармоник + шумы (выход +4 dBu)
С линейного входа на выход PGM: 0,01% (до 20 кГц, входной сигнал +4 dBu)*
С микрофонного входа на выход PGM: 0,03% (до 20 кГц, входной сигнал -50 dBu)*
Шумы: С линейного входа на выход PGM: -80 dBu (до 22 кГц)*
Отношение сигнал-шум: 84 дБ (до 22 кГц)
Динамический диапазон С линейного входа на выход PGM: 100 дБ (до 22 кГц)*
Максимальный аналоговый сигнал (номинальный +4 dBu = -20 dBFS)
Входной сигнал: +28 dBu (с подстройкой)
Выходной сигнал: +20 dBu
Перекрестные помехи -100 дБ (до 20 кГц)*
Развязка в режиме OFF -100 дБ (до 20 кГц)*
Индикаторная диаграмма выхода AES (типовая)
±2 В: от 60 нсек до 130 нсек
±1 В: от 15 нсек до 1150 нсек
Джиттер выхода AES: Размах: ±1,5 нсек
* С аналогового входа (аналогово-цифровое преобразование на цифровой выход с цифро-аналоговым преобразованием) на аналоговый выход.
Администрирование
Программа VDIP с виртуальными DIP-переключателями - она делает все! Например, выбор аналоговых (ANALOG) и цифровых (DIGITAL) источников сигнала, функций TB и CUE, настроек шины PRE/POST, функций MUTE, TALLY и TIMER. И все это с экрана вашего компьютера. Просто подключите компьютер к последовательному порту пульта D-8000, и программа считает весь набор модулей пульта и их настройки. После этого вы сможете настроить конфигурацию каждого модуля именно так, как вам нужно, и записать все настройки обратно в модули (и, конечно же в резервный файл на компьютере). Затем, так как пульт D-8000 имеет операционную систему, не базирующуюся на DOS, вы сможете отсоединить компьютер и использовать пульт автономно; все настройки сохраняются в энергонезависимой памяти и в резервном файле.
События и посылы
Вызов состояния памяти - двойные стереофонические посылы!
Модуль EVENT COMPUTER - Этот модуль используется для модернизации системы (и может устанавливаться в любое время); он позволяет сохранять и вызывать до 99 настроек пульта, сохраняя все настройки переключателей входных каналов и фейдеров, что позволяет немедленно вызывать любой из вариантов настройки.
AUX SENDS - кроме модуля Event Computer вы можете также использовать дополнительный четырехканальный выходной модуль, который обеспечит два стереофонических посыла с каждого входного канала, что можно великолепно использовать в производственной работе или для соблюдения дополнительных требований "микс-минус". Каждый посыл можно выбрать до или после фейдера, или до или после переключателя ON/OFF. Естественно, все настройки сохраняются вместе с предварительными настройками событий.
Сохранение предварительной настройки события идет еще дальше - включает все регуляторы входных модулей, а также настройки центральной панели EQ/DYNAMICS для каждого индивидуального канала. Каждый ведущий программы может иметь свои собственные настройки компрессии, эквалайзера и телефонных линий. Для обеспечения высококачественного управления система также имеет многоуровневую систему защиты, в которой каждому оператору присвоен собственный код и уровень доступа, при этом общее управление сохраняется за инженером вещательной станции.
Модель D-8000 имеет более широкие функциональные возможности и возможности настройки конфигурации по сравнению с любыми другими пультами, выпускавшимися ранее. Элементы управления, функции и возможности доступа можно использовать для любого формата и в соответствии с потребностями любого ведущего.
