Wheatstone L-8 - радиовещательная консоль

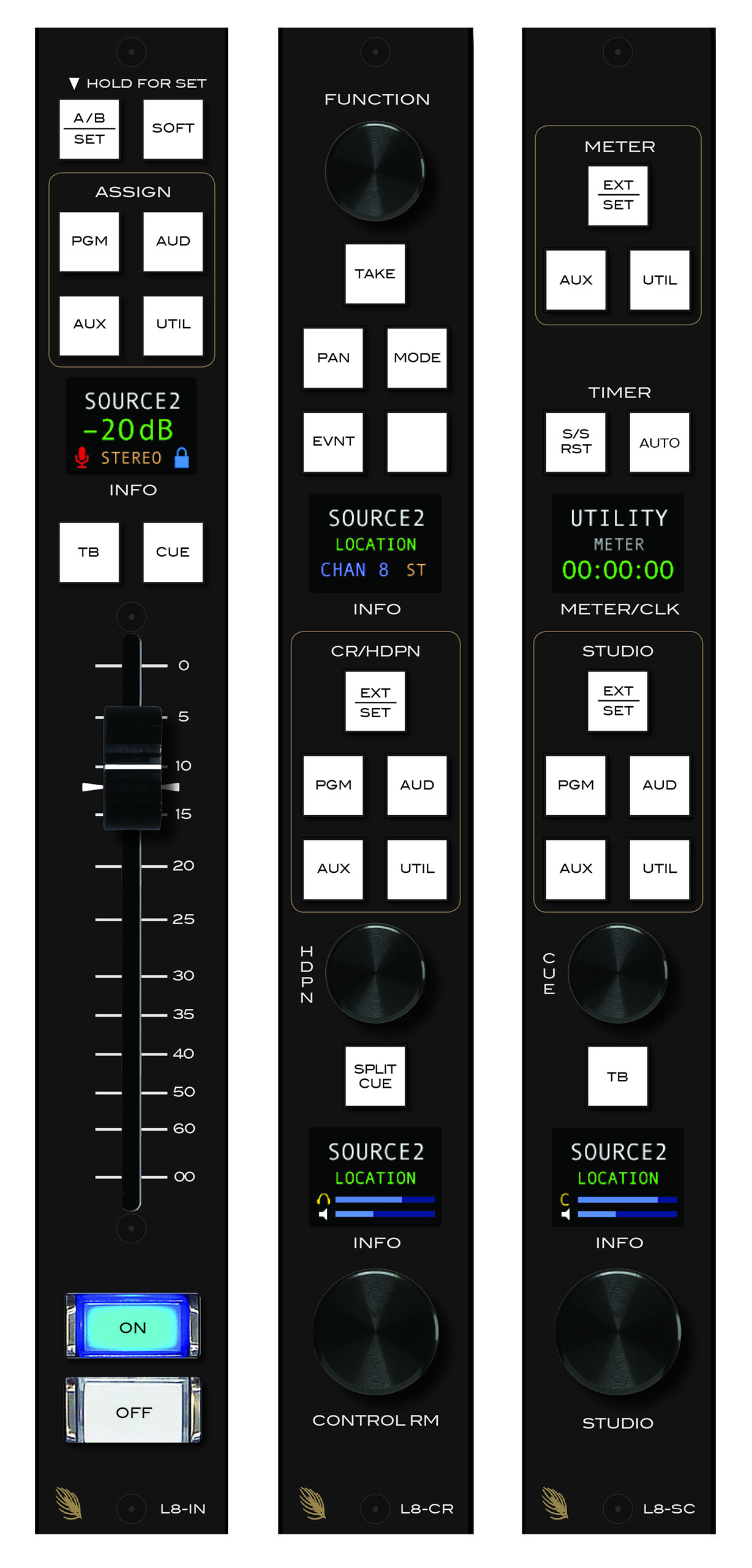

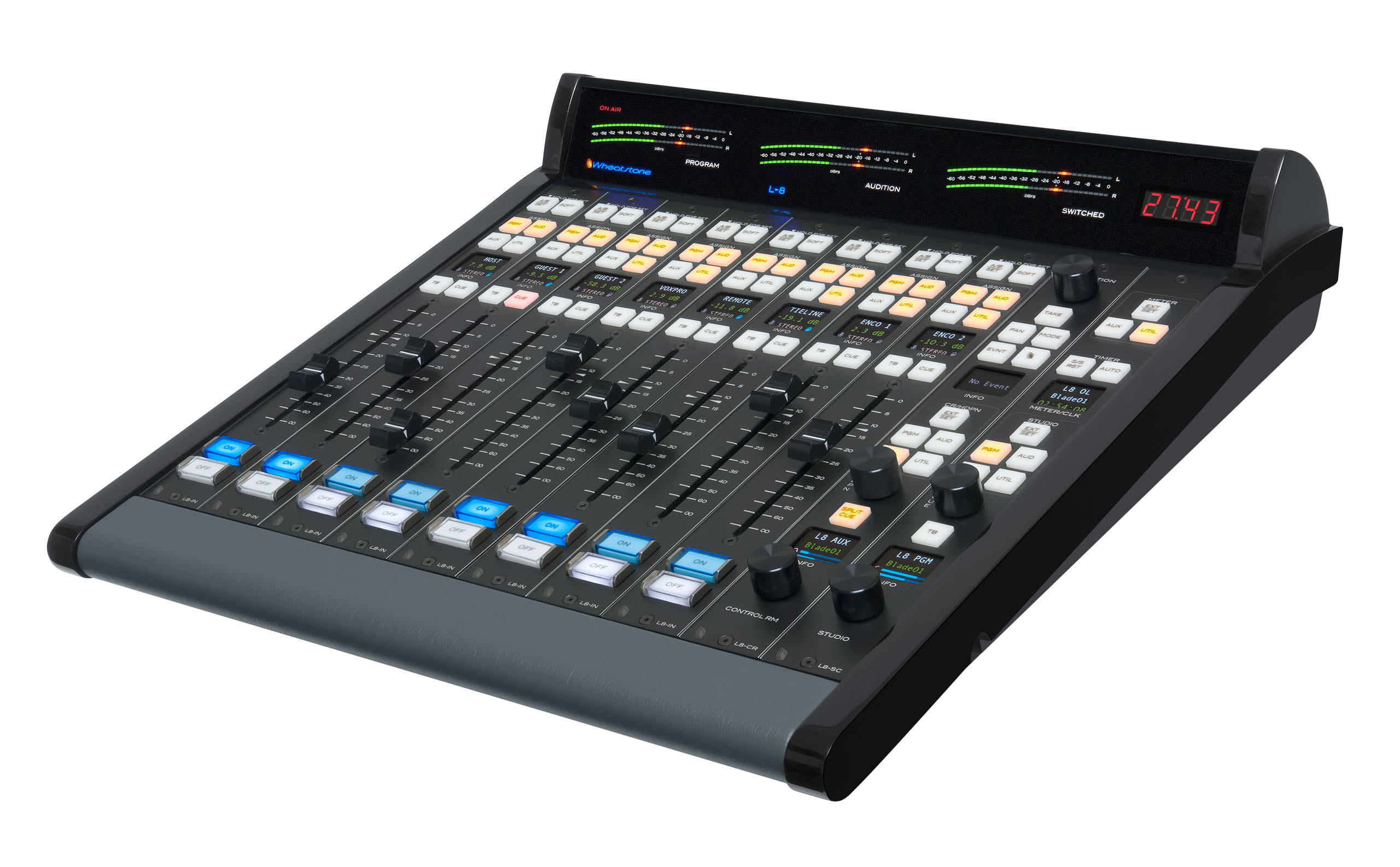

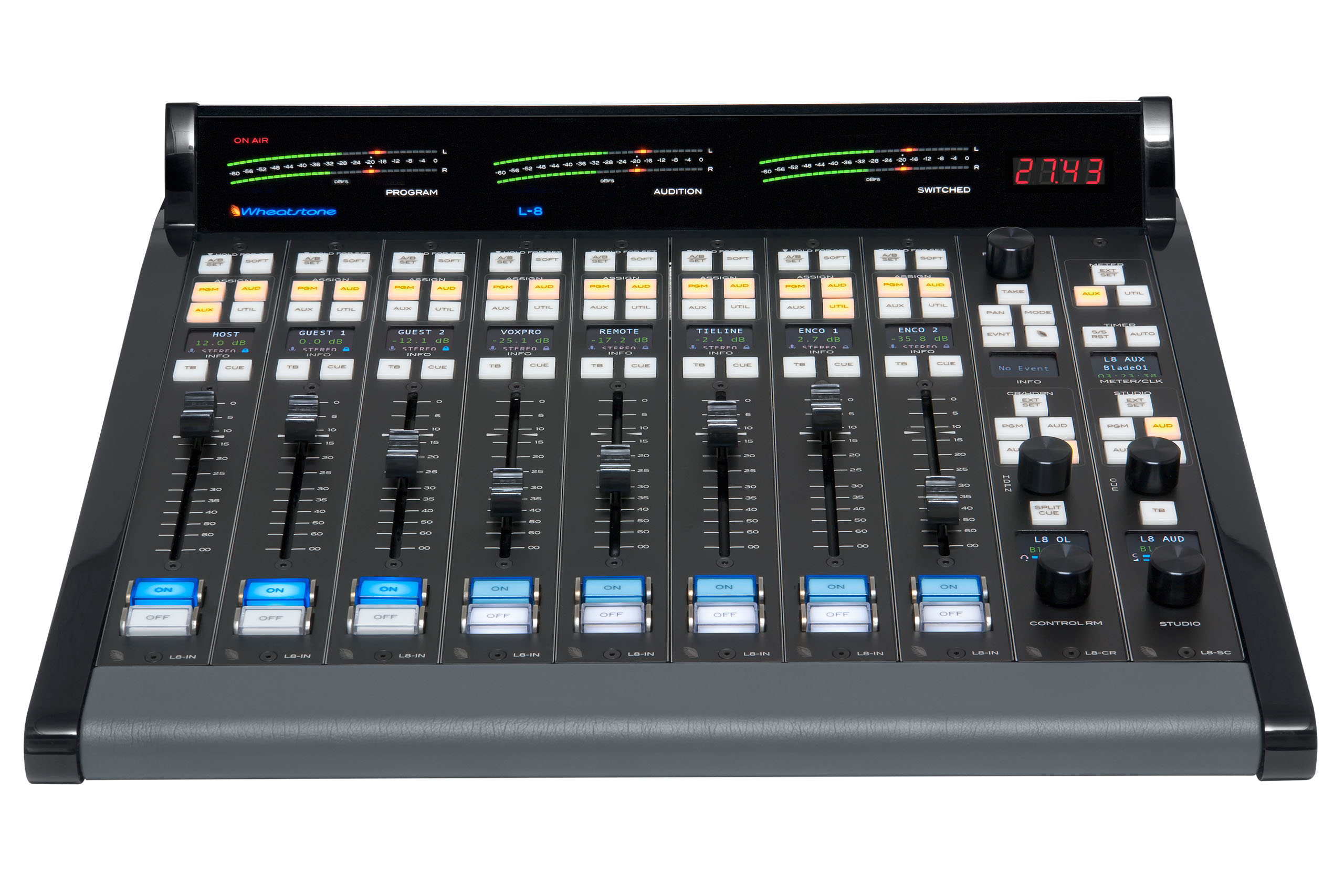

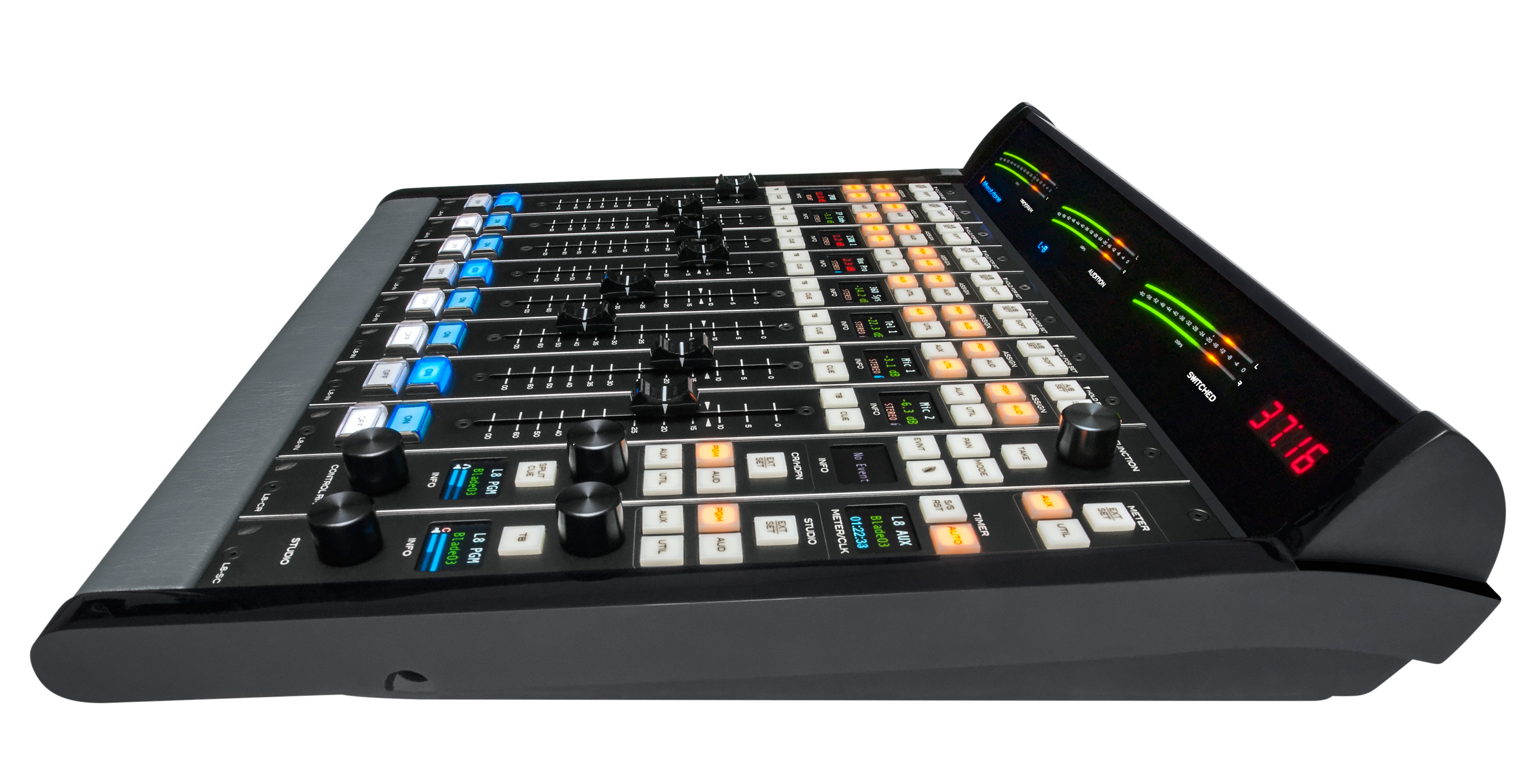

Wheatstone L-8 — радиовещательная консоль с 8 фейдерами. Каждый из 8 входных модулей имеет матричный светодиодный индикатор названия источника и переключатель выбора источника входного сигнала, который так же может быть установлен с помощью энкодера мастер секции.

Каждый входной модуль назначается на 4 шины и оборудован переключателями CUE и Minus и кнопкой включения/выключения канала с внутренней подсветкой. Мастер секция оборудована органами управления для прослушивания шин Control room, Studio, а так же регулятором уровня громкости наушников с селектором источника сигнала и гнездом выхода.

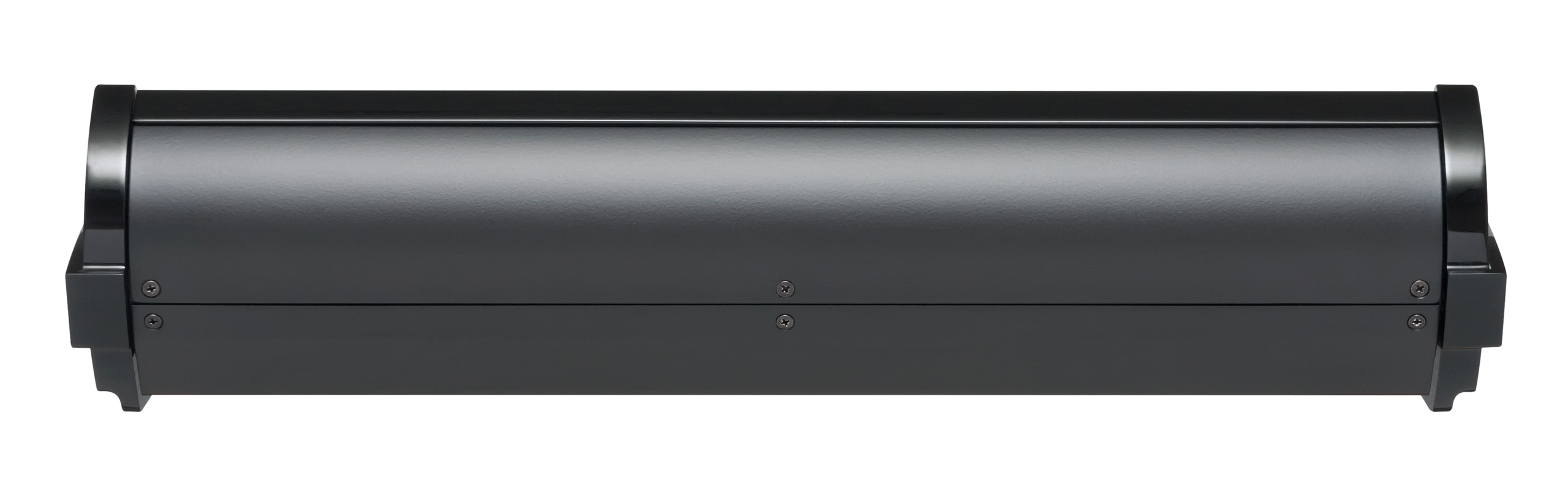

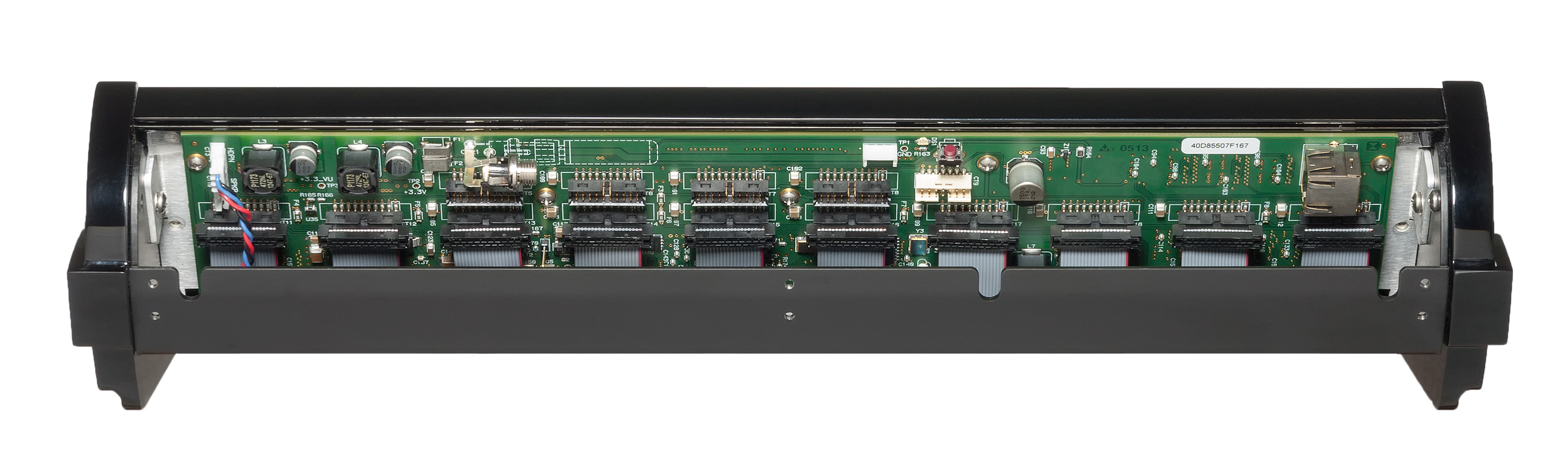

Также имеются органы управления таймером, кнопка Talkback, встроенный динамик CUE, с регулятором уровня громкости, кнопки выбора событий и программируемые кнопки с возможностью пользовательского редактирования. Измерительный мост имеет 3 пары ярких сегментных горизонтальных светодиодных индикаторов уровня, а так же индикатор таймера.

Консоль L-8 соединяется с модулем цифровой обработки и маршрутизации сигнала Wheatstone WheatNet-IP ip88cb Console Audio BLADE посредством Ethernet. Модуль цифровой обработки и маршрутизации сигнала — это одновысотное устройство, представляющее собой схемы ввода-вывода аудиосигналов и мощное ядро DSP, а так же схемы цифровой логики для реализации систем автоматического управления. Данный модуль не имеет встроенных вентиляторов и может быть размещен непосредственно в студии, рядом с консолью управления, или удаленно.
