WHEATSTONE LX24 1616

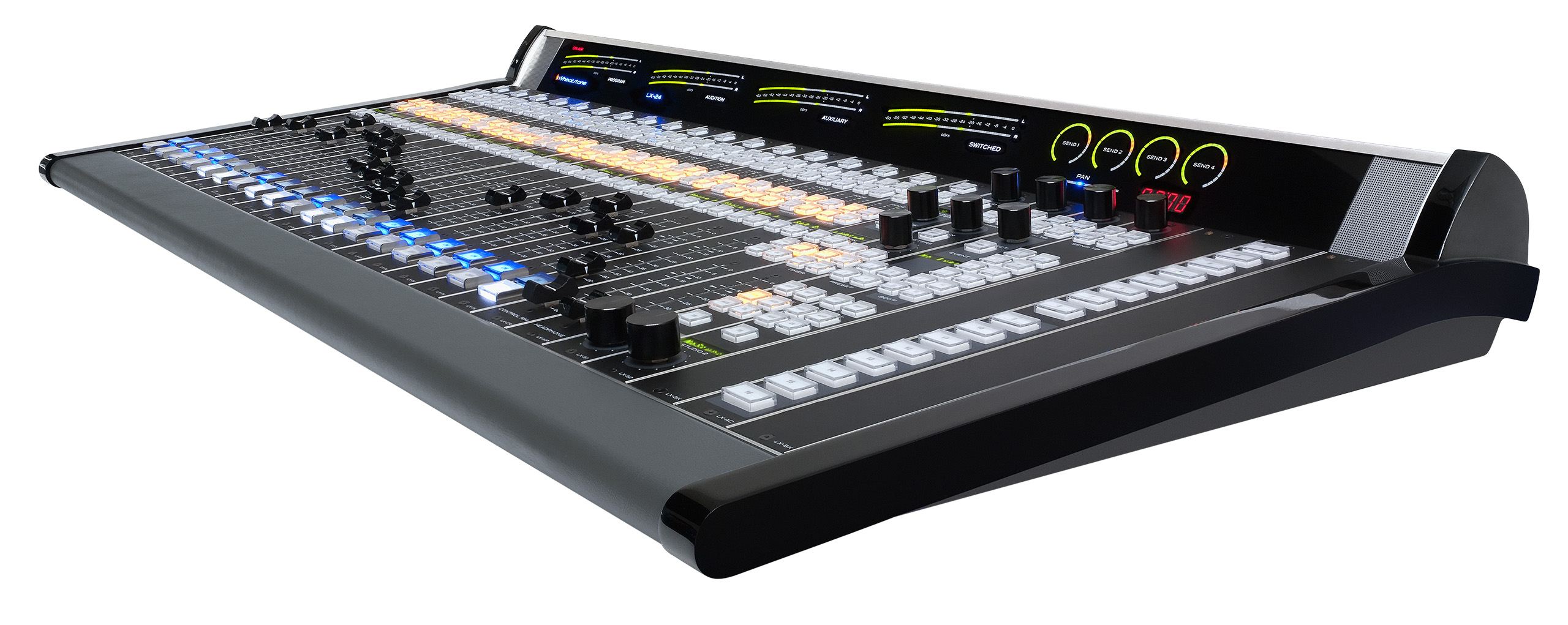

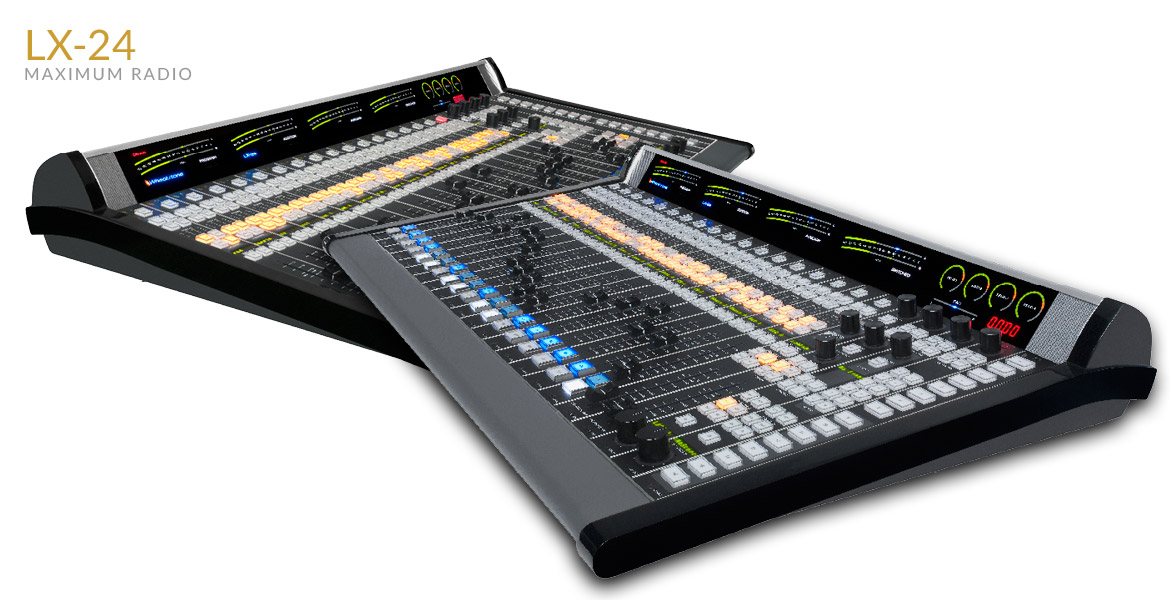

Wheatstone LX-24 – умная модульная IP-консоль - сердце любой радиостанции, связывающее воедино всё имеющееся на радиостанции оборудование на базе интеллектуальной сети WheatNet-IP. Радиовещательная консоль Wheatstone LX-24 обладает массой важных функций: позволяет назначить любой источник сигнала на любой фейдер, управлять процессом микширования с помощью модуля цифровой обработки и маршрутизации сигнала IP-88e Mix Engine Blade, произвести "горячую" замену отдельных модулей без отключения питания, способна принимать команды из любого места, где есть доступ к сети с помощью ПО Glass-E, формировать свое собственное звучание с помощью уникальных технологий Vorsis EQ и Dynamics.

Каждый фейдер консоли Wheatstone LX-24 обеспечивает доступ к четырем стереофоническим шинам, а также четырем вспомогательным посылам до фейдера, стереофонической шине CUE и четырем шинам микс-минус. Также доступны светодиодный дисплей названия источника, переключатель источника А/В и две программируемые многофункциональные кнопки. Кнопка SET обеспечивает доступ к назначаемым элементам управления на мастер-секции. Настроенные конфигурации консоли LX-24 можно сохранять и восстанавливать нажатием одной кнопки, что позволяет легко менять настройку консоли для разных шоу и разного времени дня. Встроенные разъемы VGA и USB позволяют подключать приобретаемые отдельно монитор и мышь для настройки конфигурации консоли.

На измерительной панели консоли Wheatstone LX-24 находятся три или четыре набора ярких и имеющих сверхвысокое разрешение светодиодных измерительных приборов, а также светодиодные индикаторы для измерения уровней дополнительных сигналов и регулятор панорамирования. Также имеется цифровой таймер. Консоль Wheatstone LX-24 имеет выходы на аппаратную и наушники с регулятором уровня и выбором источника сигнала, а также два независимых выхода на студийные мониторы. В измерительную панель встроены стереофонические динамики переговорной системы (CUE).

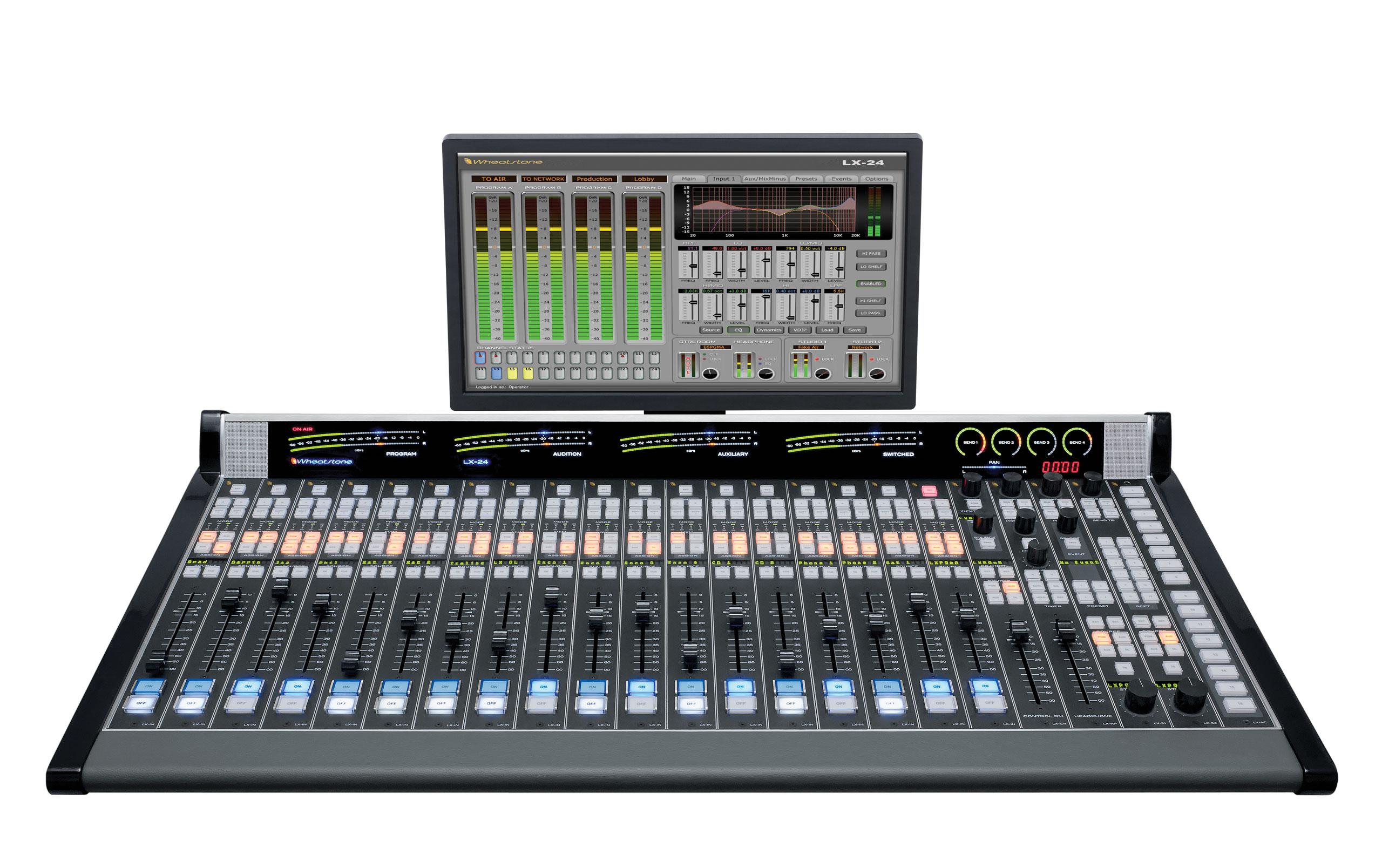

Радиовещательная консоль LX-24 поставляется с встроенной программой графического пользовательского интерфейса и предназначена для использования с интеллектуальной сетью Wheatstone WheatNet-IP Intelligent Network. Микширование и функции процессора DSP обеспечиваются процессором микширования IP-88e Mix Engine Blade. Для ввода и вывода сигналов в различных цифровых и аналоговых форматах можно использовать дополнительные процессоры микширования Blade. Эти входы/выходы можно использовать совместно с другими консолями и устройствами на всей интеллектуальной сети.

Особенности модульной консоли для радиостанций Wheatstone LX-24

• Модульная консоль LX-24 предназначена для установки на рабочую поверхность (столешницу) сверху без врезки в стол
• Интерфейс управления автоматикой ACI (Automation Control Interface) для двунаправленной связи по сети WheatNet-IP между внешним оборудованием и консолью
• Четыре комплекта LED-индикаторов высокого разрешения (один переключаемый)
• Четыре стерео шины
• Четыре вспомогательных AUX посыла до фейдера с регуляторами уровня
• Светодиодные индикаторы для источников звука: вспомогательных AUX посылов, настроек панорамирования PAN
• Шина CUE со встроенным усилителем и динамиком
• Встроенный усилитель для наушников класса D с регулятором уровня
• Четыре Mix-Minus и Bus-Minus на каждом канале
• Два независимых выхода на студийные мониторы
• Цифровой Clock/Timer
• VGA и USB разъемы для конфигураций и настройки
• Две программируемые кнопки на каждом фейдере
• Двенадцать программируемых кнопок в мастер-секции
• Хранение и вызов событий позволяет осуществлять мгновенную конфигурацию консоли

Пять функций Wheatstone LX-24, которые недоступны обычной консоли:

• Возможность назначить любой источник сигнала на любой фейдер
• Функция "горячей" замены отдельных модулей без отключения питания
• Способность принимать команды из любого места, где есть доступ к сети с помощью ПО Glass-Е
• Уникальный интерфейс управления автоматикой ACI (Automation Control Interface) для двунаправленной связи по сети WheatNet-IP между внешним оборудованием и консолью
• Неограниченные возможности формирования своего собственного звучание с помощью уникальных технологий Vorsis EQ и Dynamics

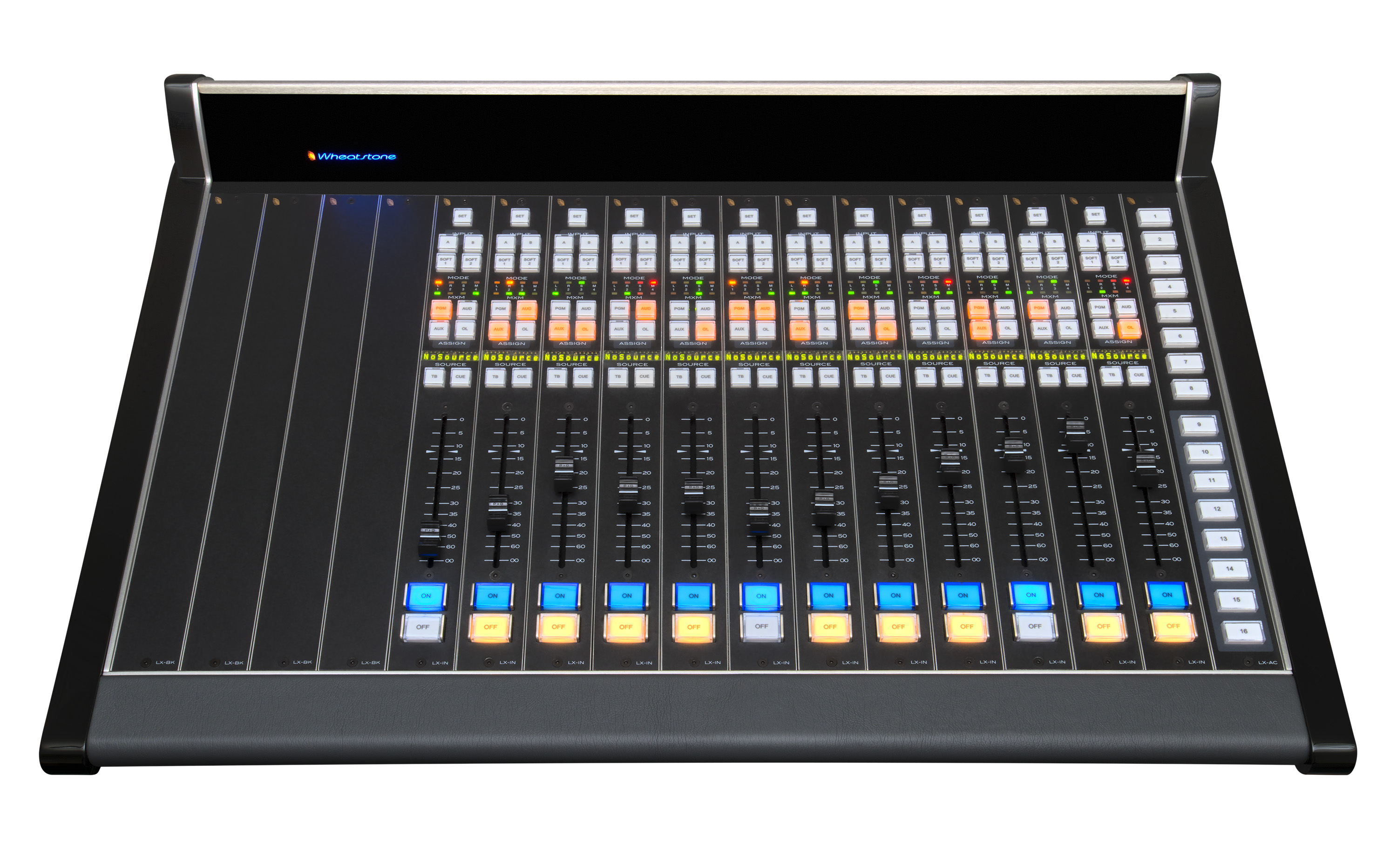

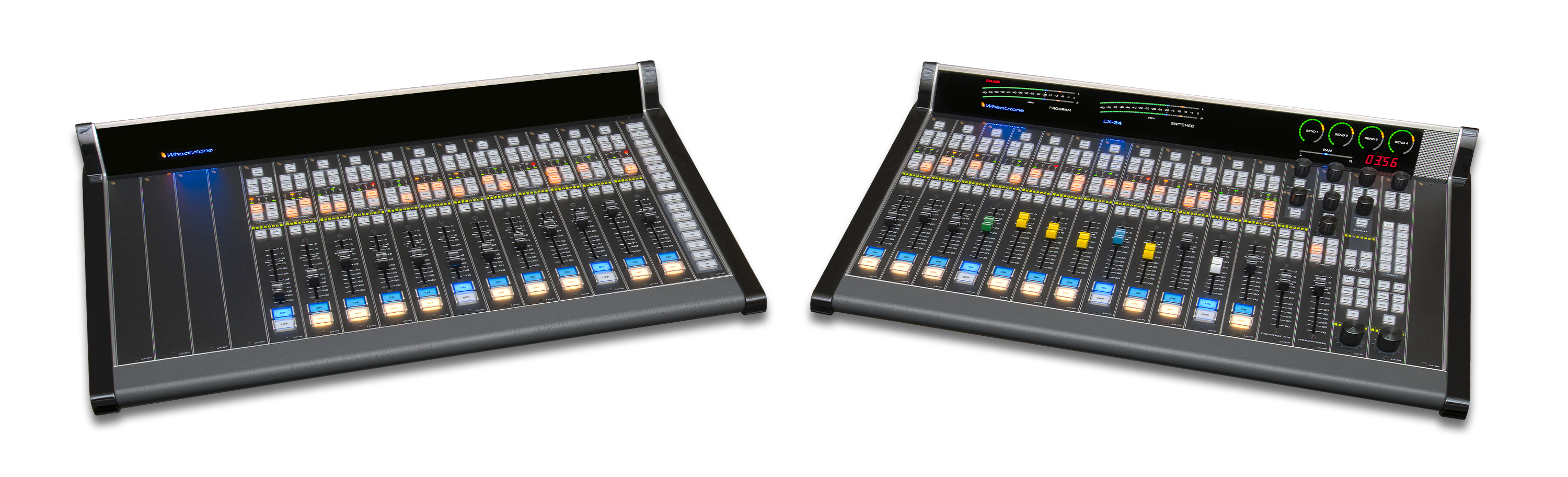

Модули консоли Wheatstone LX-24

Input

Wheatstone LX-24 – консоль модульной конструкции, имеет 24 входных канала (фейдера). Все модули оснащены переключателями с герметичными контактами со светодиодной подсветкой. Переключатели ON/OFF имеют ограничители из нержавеющей стали.

• Кнопка SET
  Назначает полосу канала для программирования панорамирования, mix-minus и входящего источника на мастер-панелях (мониторинг и наушники), а также для не часто используемых элементов управления (EQ, динамическая обработка, алгоритмы и т.д.)
• Кнопки INPUT A/B
  Кнопки выбора входного источника, при нажатии происходит выбор входного источника, если нажать и удерживать, то происходит программирование источника. Эту функцию можно отключить на пользовательском экране.
• Кнопки SOFT 1 & 2
  Программируемые кнопки, которым на мониторе дисплея можно назначить большое количество функций. Обычно используются в качестве «горячих кнопок» для выбора источника, смены режима или запуска эквалайзера / фильтров / компрессии.
• Индикаторы MODE
  Отображают режим полосы канала источника.
• Индикаторы MXM
  Отображают шину mix-minus, питающую источник, назначается на основной панели для наушников.
• Кнопки ASSIGN
  Выбор выходной шины консоли для источника. (PGM / AUD / AUX / OL).
• Дисплей SOURCE
  Отображает источник, назначенный на канал или прокручивает доступные источники при выборе источника входного сигнала.
• Кнопка TB
  Прерывает выходной канал bus-minus при обратной связи (talkback).
• Кнопка CUE
  Назначает источник на шину CUE (пре-фейдер, пре-ON/OFF переключение).
• Фейдеры
  Профессиональные 100 мм длинноходовые фейдеры.

Control Room

Этот модуль предназначен для управления мониторным миксом в контрольной комнате и выбора источника для входных каналов, мониторных миксов и переключения уровней.

• Регулятор уровня SEND 1
  Когда входной канал находится в режиме SET, этот регулятор контролирует уровень данного канала в миксе SEND 1. На дисплее имеется круговой индикатор, отображающий уровень входного канала. Нажатием на регулятор можно включить или выключить Send.
• Кнопка STEP
  Пошаговый выбор режима канала (Mono, Left, Right, Stereo).
• Регулятор SOURCE SELECT
  Когда вход, монитор или измерительный прибор находится в режиме SET, регулятор используется для прокрутки и выбора доступных источников. При включенном регуляторе внизу загорается кнопка TAKE. При удержании кнопки SET во время прокручивания регулятора, происходит настройка гейна входного сигнала.
• Кнопка TAKE
  При появлении на дисплее названия нужного источника нажать кнопку (в течение 20 секунд) для подключения источника.
• Дисплей CR/HDPN
  Отображает активный источник для контрольной комнаты и мониторного микса для наушников.
• Кнопка EXT
  Программируемая горячая кнопка управления "wild" источниками мониторных миксов для контрольной комнаты и наушников. Для выбора такого источника нужно нажать кнопку EXT, для программирования нажать и удерживать.
• Кнопка SET
  Кнопка выбора источника для мониторных миксов контрольной комнаты и наушников. Нажать для перехода в режим настройки микса для контрольной комнаты и наушников и выбрать желаемый источник.
• Кнопки SOURCE
  Выбор выходной шины консоли для источника. (PGM / AUD / AUX / OL). Можно выбрать несколько шин одновременно, все выбранные источники будут смикшированы вместе.
• Фейдеры
  Профессиональные 100 мм длинноходовые фейдеры для настройки уровня мониторного микса контрольной комнаты.

Studio 1

Модуль предназначен для управления каналом Studio 1, MXM Talckback и выбора горячих кнопок Event.

• Регулятор уровня SEND 3
  Когда входной канал находится в режиме SET, этот регулятор контролирует уровень данного канала в миксе SEND 3. На дисплее имеется круговой индикатор, отображающий уровень входного канала. Нажатием на регулятор можно включить или выключить Send.
• Кнопки MXM TB
  При нажатии определенной кнопки (MXM1/MXM2/MXM3/MXM4) прерывается сигнал для обратной связи (Talkback) на выбранной выходной mix-minus шине. Для того чтобы восстановить сигнал, достаточно отпустить кнопку.
• Регулятор SELECT
  Регулятор используется для выбора желаемых запрограммированных событий. При включенном регуляторе внизу загорается кнопка TAKE, нажатие на которую позволяет пролистать до необходимого пресета.
• Кнопка TAKE
  Позволяет создать, запрограммировать и присвоить название событию (до 99 пресетов).
• Дисплей EVENT
  Отображает последний выбранный пресет события или прокручивает доступные события. Если в течение 20 секунд новое событие не выбрано, то на дисплее снова отображается последний выбранный пресет.
• Кнопки PRESET (1, 2, 3, 4)
  Первые четыре сохранённых события имеют особый статус, одно из них можно вызвать с помощью горячих кнопок (1, 2, 3, 4). При нажатии на одну из этих кнопок, она загорается, для начала работы выбранного события необходимо нажать на кнопку еще раз, при этом она гаснет.
• Кнопка EXT
  Программируемая горячая кнопка управления "wild" источниками мониторного микса Studio 1. Для выбора такого источника нужно нажать кнопку EXT, для программирования нажать и удерживать. Кнопка горит до тех пор, пока выбранный источник направляется на микс.
• Кнопка SET
  Нажать для перехода в режим настройки микса для канала Studio 1 и выбора желаемого источника.
• Кнопки SOURCE
  Выбор выходной шины консоли для мониторинга источника Studio 1 (PGM / AUD / AUX / OL). Выбранная кнопка зажигается для отображения источника.
• Кнопка TB
  Прерывает сигнал для подключения обратной связи (Talkback) на мониторном миксе Studio 1. Для того чтобы восстановить сигнал, достаточно отпустить кнопку.
• Дисплей Studio 1
  Отображает активный источник для мониторного микса Studio 1.
• Регулятор Studio 1
  Настраивает уровень мониторного микса Studio 1.

Studio 2

Модуль предназначен для управления каналом Studio 2, посылом Talkback и программируемых Soft кнопок.

• Регулятор уровня SEND 4
  Когда входной канал находится в режиме SET, этот регулятор контролирует уровень данного канала в миксе SEND 4. На дисплее имеется круговой индикатор, отображающий уровень входного канала. Нажатием на регулятор можно включить или выключить Send.
• Кнопки SEND TB
  При нажатии определенной кнопки (SEND 1/SEND 2/SEND 3/SEND 4) прерывается сигнал для обратной связи (Talkback) на выбранной выходной SEND шине. Для того чтобы восстановить сигнал, достаточно отпустить кнопку.
• Кнопки SOFT
  Программируемые кнопки (12) для управления пакетами команд (Salvos), событиями, мгновенными подключениями, интеркомом, логическими функциями и т.д.
• Кнопка EXT
  Программируемая горячая кнопка управления "wild" источниками мониторных миксов для контрольной комнаты и наушников. Для выбора такого источника нужно нажать кнопку EXT, для программирования нажать и удерживать.
• Кнопка SET
  Нажать для перехода в режим настройки микса для канала Studio 2 и выбора желаемого источника.
• Кнопки SOURCE
  Выбор выходной шины консоли для мониторинга источника Studio 2 (PGM / AUD / AUX / OL). Выбранная кнопка зажигается для отображения источника.
• Кнопка TB
  Прерывает сигнал для подключения обратной связи (Talkback) на мониторном миксе Studio 2. Для того чтобы восстановить сигнал, достаточно отпустить кнопку.
• Дисплей Studio 2
  Отображает активный источник для мониторного микса Studio 2.
• Регулятор Studio 2
  Настраивает уровень мониторного микса Studio 2.

Headphone

Модуль предназначен для управления уровнем мониторного микса наушников, уровнем Cue, назначения Mix-Minus и управления таймером.

• Регулятор уровня SEND 2
  Когда входной канал находится в режиме SET, регулятор контролирует уровень данного канала в миксе SEND 2. На дисплее имеется круговой индикатор, отображающий уровень входного канала. Нажатием на регулятор можно включить или выключить Send.
• Кнопки MXM ASSIGN
  Когда входной канал находится в режиме SET, с помощью этих кнопок (MXM1/MXM2/MXM3/MXM4) можно назначить канал фейдера в шину Mix-Minus. Кнопки загораются для отображения выбранного назначения.
• Регулятор PAN
  Когда канал фейдера находится в режиме SET, этот регулятор используется для панорамирования аудио сигнала вправо-влево в программной стерео шине. На дисплее это действие отображается с помощью светодиодного измерительного индикатора.
• Кнопка SET
  Нажатие этой кнопки позволяет переключить регулятор уровней в режим SET для выбора источника (доступные источники определяются по заданным параметрам во время настройки).
• Регулятор CUE
  Позволяет управлять уровнем встроенных в измерительную панель стереофонических динамиков переговорной системы (CUE).
• Кнопки TIMER (UP, DOWN, Auto-restart, Start/Stop, Hold, Restart)
  Auto-restart загорается, если выбран этот режим, и позволяет выбранным входным VDIP-каналам перезапускать таймер при их включении. Кнопка UP используется для установки времени для обратного отсчета. Кнопка DOWN переключает таймер в режим обратного отсчета.
• Фейдеры
  Профессиональные 100 мм длинноходовые фейдеры для настройки уровня мониторного микса наушников.

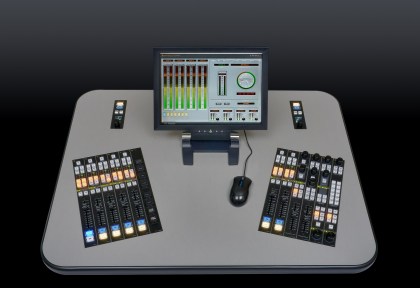

Светодиодная коммутационная панель

Для управления консолью Wheatstone LX-24 разработаны новые панели, оснащенные цветными светодиодными индикаторами, отражающими назначенные функции и программируемыми кнопками с возможностью пользовательского редактирования.

Модули управления доступны в двух версиях:

• Первая версия имеет переключатели, чьи терминалы и индикаторы выведены на внешний разъем консоли.
• В другой версии эти же переключатели подключены к плате управления GPC-1 и их можно программировать непосредственно в пользовательских сценариях.

В обеих версиях взаимодействие модуля управления с программным обеспечением консоли не предусматривается.
