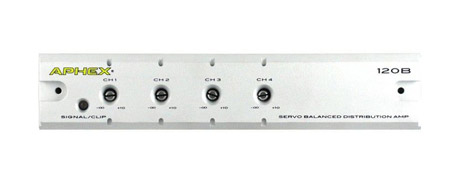

APHEX 120B – усилитель-распределитель
Aphex 120B - усилитель-распределитель высокого класса, оснащен серво-балансными высокоимпедансным входом и четырьмя низкоимпедансными выходами. Бестрансформаторная схемотехника позволяет формировать широкую полосу пропускания и частотную характеристику без модуляций и выбросов, при этом усилитель одинаково хорошо распределяет аудиосигналы и тайм-код стандарта SMPTE. Каждый канал оснащен собственным усилителем и регулятором уровня.
Особенности Aphex 120B
- Серво-балансные вход и выходы
- Индивидуальные регуляторы выходного уровня
- Широкая полоса пропускания и динамический диапазон
- Компактный стальной корпус шириной в 1/2 рэка
- Хороший показатель цена/качество
- Звуковая прозрачность
- Выходной уровень +25 dBm при нагрузке 600 Ом
- Защита от короткого замыкания
- Комплексная защита от радиочастотных помех
Входы
Входная цепь настроена на подавление синфазного сигнала с инструментальной точностью. Серво-балансная схема компенсирует высокие напряжения синфазных колебаний, не ограничивая динамический диапазон. Высокий входной импеданс допускает шунтирование входного сигнала с минимальной нагрузкой. Таким образом, несколько усилителей могут управляться от одного источника.

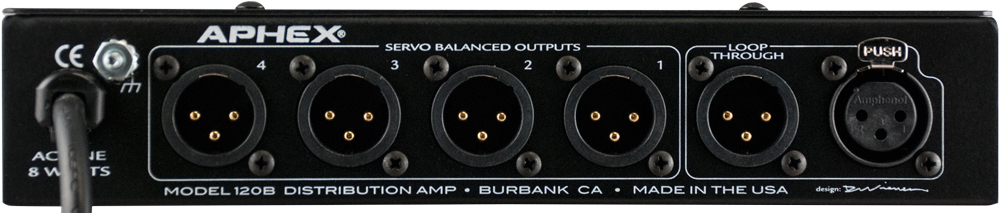

Выходы

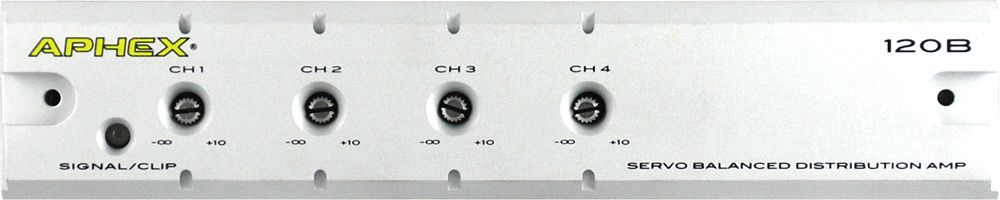

Индивидуальные выходные усилители обладают чрезвычайно низким импедансом, поэтому усилитель свободно работает с длинными линиями и емкостными нагрузками, оставаясь стабильным и сохраняя собственную частотную характеристику. Серво-балансная схема позволяет в любой момент перейти к режиму работы с несимметричными выходами без какого-либо изменения усиления путем простого заземления неиспользуемого контакта. Независимые канальные регуляторы выходного уровня «утоплены» в корпус, но позволяют осуществлять подстройку без каких-либо дополнительных приспособлений. Каждый выход защищен от радиочастотных помех и короткого замыкания, а в момент клиппирования на передней панели зажигается специальный индикатор.
Технические характеристики
| АУДИО | |
| Частотная характеристика (±0,05 дБ): | 5 Гц - 100 кГц |
| Динамический диапазон: | 94 дБ |
| Фон и шум: | лучше, чем –90 dBm при единичном усилении |
| Коэффициент гармонических искажений (THD): | 0.002%@+4dBm, 0.005%@+20dBm |
| Интермодуляционные искажения: | 0.002%@+10dBm |
| Скорость нарастания выходного напряжения: | 13 В/мкс |
| ВХОД | |
| Тип: | Бестрансформаторный, серво-балансный |
| Разъем: | 3-контактный XLR мама |
| Импеданс: | 100 кОм балансный |
| Максимальный уровень: | +25 dBm |
| Коэффициент ослабления синфазного сигнала: | > 45 дБ |
| ВЫХОД | |
| Разъем: | 3-контактный XLR папа |
| Импеданс: | 65 Ом |
| Максимальный уровень: | +25dBm на балансной нагрузке 600 Ом, +21dBm на небалансной |
| Диапазон регулировки выходного усиления: | ±15 Дб |
| ОБЩИЕ | |
| Переменное напряжение питания: | 100, 120, 220 или 240 VAC, 50 – 60 Гц |
| Размеры (ШxВxГ): | 209,5x44,5x184,2 мм |
| Вес: | 1,6 кг |
Официальный сайт компании APHEX: www.aphex.com
