Цифровая система передачи аудио Whirlwind ES4
Цифровая 24-канальная модульная система передачи аудио сигнала, цифровой мультикор Whirlwind ES4 обладает исключительной производительностью, высокой гибкостью и крайней простотой в использовании. Переключением сетевого модуля можно настроить работу системы Whirlwind ES4 в различных стандартах передачи сигнала – Cobranet, Ethersound, Dante или AVB. 16 входных каналов оборудованы высококачественными микрофонными предусилителями, 8 выходных каналов поддерживают вывод сигнала в различных цифровых форматах.

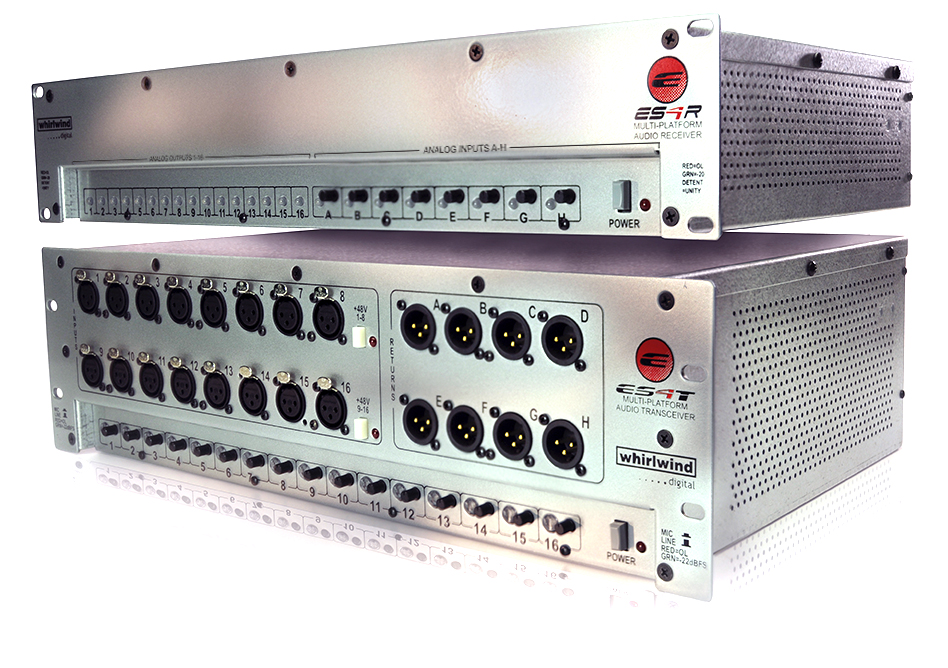

Цифровая система передачи аудио сигнала Whirlwind ES4 состоит из двух модулей: передатчика (трансмиттера) Whirlwind ES4T, который имеет 16 сбалансированных микрофонных / линейных входов и 8 выходов линейного уровня, а также приёмника (ресивера) Whirlwind ES4R, оборудованного 16 выходами и 8 входами линейного уровня. Все входы имеют регуляторы усиления и светодиодные индикаторы уровня аудио сигнала.
Технические характеристики:
| Whirlwind ES4T | Whirlwind ES4R | |
| Частотный диапазон (Line) Входной частотный диапазон (Mic) |
±.2 dBV 20 Гц – 20 кГц ±.2 dBV 20 Гц – 20 кГц |
±.5 dBV 20 Гц – 20 кГц |
| Входной THD + N (Line) Входной THD + N (Mic) |
<.0015% 20 Гц – 20 кГц <.0022% 20 Гц – 20 кГц |
<.0012% 20 Гц – 20 кГц |
| Эквивалентный входной шум (Mic) | -124,3 dBV | |
| Общее усиление | 50 dBV | 20 dBV |
| Усиление микрофонного предусилителя | Переключатель Mic/Line +30 dBV | |
| Подавление входных помех | >60 дБ | >60 дБ |
| Максимальный входной уровень | Line +19 dBV; Mic -10 dBV | +19 dBV |
| Входной импеданс | Mic/Line 2 кОм | 20 кОм балансный |
| Уровень шума при единичном усилении (потенциометр в центре) |
Line -101 dBfs Mic (усиление 30 dBV) -95 dBfs |
Line -105 dBfs |
| Изоляция между входными каналами | Line 126 дБ @ 1 кГц Mic (усиление 40 dBV ) 110 дБ@ 1 кГц |
122 дБ |
| Цифровое преобразование | 24 бит/48 кГц | 24 бит/48 кГц |
| Выходной частотный диапазон | ±.23 dBV 20 Гц – 20 кГц | ±.1 dBV 20 Гц – 20 кГц |
| Выходной THD + N | <.0025% 20 Гц – 20 кГц | <.0024% 20 Гц – 20 кГц |
| Выходной шум | -89 dBV | -95 dBV |
| Максимальный выходной уровень | +20 dBV балансный | +12 dBV балансный |
| Выходной импеданс | 200 Ом балансный | 200 Ом балансный |
| Изоляция между выходными каналами | 124 дБ | 124 дБ |
| Пороговое значение LED | Красный LED -2 dBfs; ± 1 dBfs Зеленый LED -30 dBfs; ± 3 dBfs |
Красный LED -2 dBfs; ± 1 dBfs Зеленый LED -30 dBfs; ± 3 dBfs |
| Фантомное питание | 48 В постоянного тока | нет |
| Требования к питанию | 100-240 В, 50-60 Гц | 100-240 В, 50-60 Гц |
| Внутренний сетевой предохранитель | плавкий предохранитель 2 A с задержкой срабатывания (3AG) | плавкий предохранитель 2 A с задержкой срабатывания (3AG) |
| Напряжение выключения | 90 В | 90 В |
| Размеры (ШxВxГ) | 483x133x317 мм | 483x89x317 мм |
| Вес | 5,45 кг | 4,3 кг |

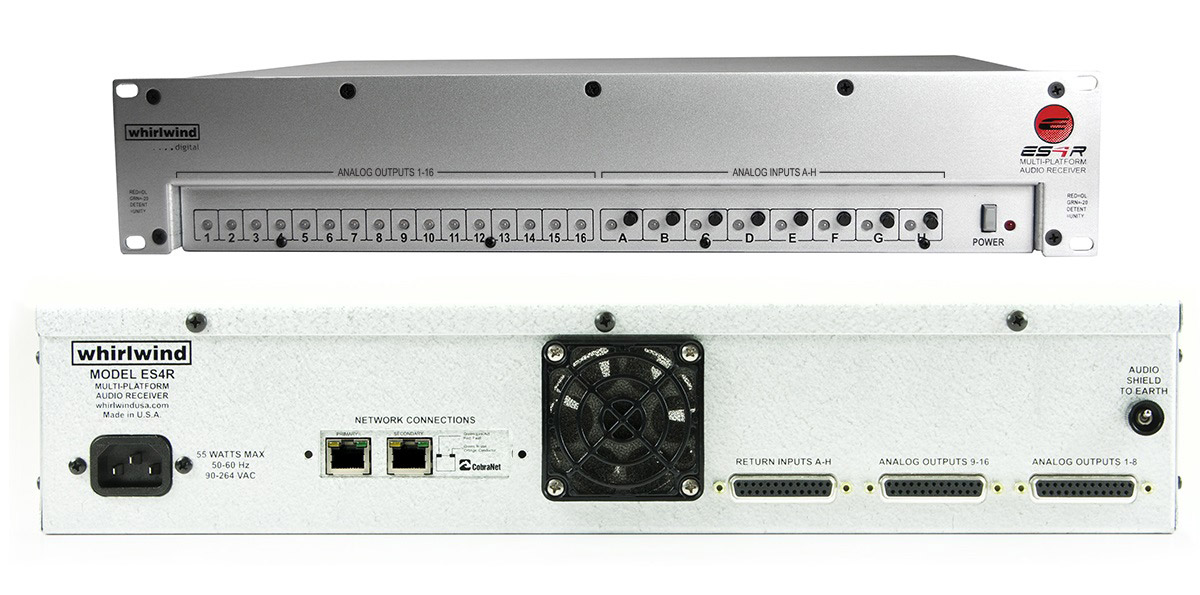

Приёмник (ресивер) Whirlwind ES4R

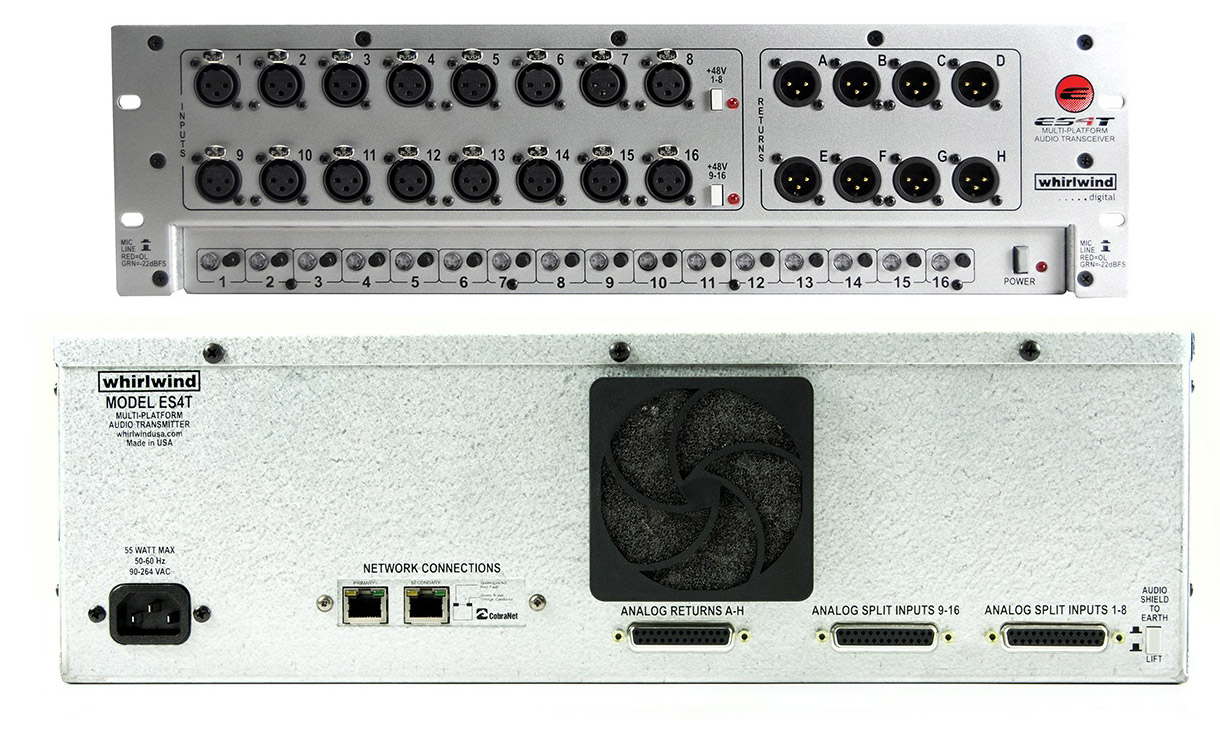

Передатчик (трансмиттер) Whirlwind ES4T
