IREM EX – электронные блоки питания для короткодуговых ксеноновых ламп

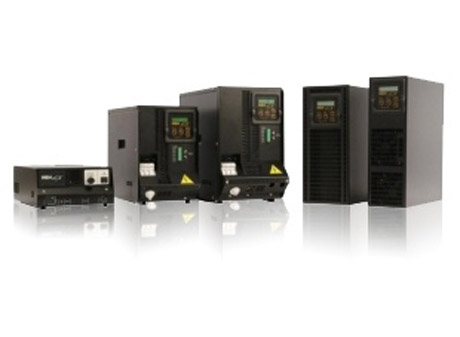

IREM EX – электронные блоки питания для короткодуговых ксеноновых ламп мощностью от 150 до 10000 Ватт, отвечающие всем требованиям производителей и разработанные в соответствии с основными международными стандартами. Однофазные и трехфазные высококачественные источники питания IREM серии EX обеспечивают корректную работу, способны продлить срок службы ламп и предлагают большое многообразие решений. Обе версии оснащены гальванической изоляцией и обладают мягким пусковым током, очень низким значением пульсации, стабильным уровнем выходного тока, а также высоким КПД. Компания MS-MAX является эксклюзивным дистрибьютором продукции IREM на территории РФ.
Электронные блоки питания и блоки поджига лампы IREM для короткодуговых ксеноновых ламп мощностью от 150 Вт до 15 000 Вт используются при ремонте прожекторной техники – морских поисковых прожекторов (Norselight XS-2000, Norselight XS-3000), стационарных прожекторов (таких как прожектор «Грозный»), а также в кинотеатральных проекторах.
Дистанционное управление блоками питания осуществляется с помощью цифрового интерфейса RS 232 или аналогичных аналоговых коммутаторов.
Контроль над наиболее важными параметрами, в частности, мощностью, гарантирует корректную работу на протяжении всего периода функционирования и продлит срок службы ламп.
Компактный дизайн, легкий вес и передовые технологии устройств дают им крайне широкий спектр применений.

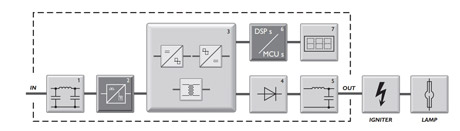

Схема:
- 1. Входной ЭМИ фильтр
- 2. Корректор коэффициента мощности (только для однофазных моделей)
- 3. Преобразователь с гальванической изоляцией
- 4. Выпрямительная схема
- 5. Выходной ЭМИ фильтр
- 6. Верхняя панель управления (только для моделей GM3)
- 7. Синоптическая панель
| Диапазон мощности (W) | 150-500 | 250-500 | 1000-3000 |
| Модель | EX-30G/1 | EX-30G/1 | EX-100D/1 |
| Номер модели | По запросу | 00830300 | 00811005 |
| Входные данные | |||
| Подключение к сети | 1Ph+N+PE (2Ph+PE) | 1Ph+N+PE (2Ph+PE) | |
| Номинальное напряжение (V) | 230 | 230/td> | |
| Входной диапазон напряжения(V) | 90-265 | 185-265 | |
| Частота (Hz) | 50/60 | 50/60 | |
| Частотный диапазон (Hz) | 47-63 | 47-63 | |
| Максимальный входной ток (A) | 10 | 22 | |
| Максимальная мощность (W) | 625 | 3400 | |
| Устройство защиты | предохранитель | предохранитель | |
| Выходные данные | |||
| Неполный вольтаж при минимальном входном напряжении (V) | 100 | 130 | |
| Выходной диапазон напряжения (V) | 11-22.5 | 15-34 | |
| Выходной диапазон тока (A) | 6-30 | 12-30 | 40-110 |
| Пиковый ток (%) | <1.5 | <1.5 | |
| КПД | >= 0.8 | >= 0.83 | |
| Выходной инструментарий (LCD) | A (светодиодный индикатор) | A/V/W/T/HM | |
| Выходной сигнал (LED) | линия сети – перегрев | линия сети – перегрев | |
| режим работы (ручной/программируемый) | |||
| Включение/Выключение | переключатель | клавиатура внешний переключатель последовательная линия |
|
| Настройка тока ламп | переключатель | клавиатура 0-10W сигнал последовательная линия |
|
| Дистанционное управление | Вкл/Выкл | последовательная линия RS-232 (протокол IREM) | |
| Выходной сигнал | лампа включена готова к включению |
лампа включена включена тревога |
|
| Защита от выходной перегрузки | электронная | программируемое электронное ограничение мощности | |
| Управление | аналоговое | DSP (цифровое) | |
| Соответствие | CE | CE | CE/UL3 |
| Степень защиты | IP20 | IP20 | |
| Класс изоляции | CL1 | CL1 | |
| Температура хранения [°C] | от -20 до +60 | от -20 до +60 | |
| Эксплуатационная температура [°C] | от 0 до +40 | от -5 до +45 | |
| Охлаждение | форсированное | форсированное | |
| Габариты ШxВxГ (мм) | 265 x 335 x 135 | 132,5 x 435,5 x 440 | |
| Диаграмма | 1 | 3/4 | |
| Вес (кг) | 7.7 | 19.5 | |
| Установка | горизонтальная вертикальная |
горизонтальная вертикальная стойка |
|
| Рекомендуемый источник питания | AS-1530 AS-3040 |
AS-3040 | ASN-700A AS-16040A AS-16035A |
- 4 сек после включения
- A = амперметр; V = вольтметр; W = мощность; T = встроенный измеритель температуры; HM = счетчик часов (суммарный и частичный)
- UL соответствие
- UL сертификация
IREM имеет право вносить изменения в настоящую спецификацию без предварительного уведомления
| Диапазон мощности (W) | 1000-3000 | ||
| Модель | EX-100GM/3-E | EX-100GM/3-E | |
| Номер модели | 00831031 | 00831036 | |
| Входные данные | |||
| Подключение к сети | 3Ph+PE | ||
| Номинальное напряжение (V) | 400 | 208 | |
| Входной диапазон напряжения(V) | 360-460 | 187-230 | |
| Частота (Hz) | 50/60 | ||
| Частотный диапазон (Hz) | 47-63 | ||
| Максимальный входной ток (A) | 11 | 25 | |
| Максимальная мощность (W) | 3400 | ||
| Устройство защиты | предохранитель | ||
| Выходные данные | |||
| Неполный вольтаж при минимальном входном напряжении (V) | 120 | ||
| Выходной диапазон напряжения (V) | 17-34 | ||
| Выходной диапазон тока (A) | 30-110 | ||
| Пиковый ток (%) | <1.5 | ||
| КПД | >= 0.87 | ||
| Выходной инструментарий (LCD) | A/V/W/T/HM | ||
| Выходной сигнал (LED) | линия сети – перегрев | ||
| режим работы (ручной/программируемый) | |||
| Включение/Выключение | клавиатура внешний переключатель последовательная передача |
||
| Настройка тока ламп | клавиатура 0-10W сигнал последовательная передача |
||
| Дистанционное управление | последовательная линия RS-232 (протокол IREM) | ||
| Выходной сигнал | лампа включена включена тревога |
||
| Защита от выходной перегрузки | программируемое электронное ограничение мощности | ||
| Управление | микроконтроллеры | ||
| Соответствие | CE | CE/UL3 | |
| Степень защиты | IP20 | ||
| Класс изоляции | CL1 | ||
| Температура хранения [°C] | от -20 до +60 | ||
| Эксплуатационная температура [°C] | от 0 до +40 | ||
| Охлаждение | форсированное | ||
| Габариты ШxВxГ (мм) | 225 x 465 x 350 | ||
| Диаграмма | 2 | ||
| Вес (кг) | 19 | ||
| Установка | горизонтальная вертикальная |
||
| Рекомендуемый источник питания | ASN-700A AS-16040A AS-16035A |
||
- 4 сек после включения
- A = амперметр; V = вольтметр; W = мощность; T = встроенный измеритель температуры; HM = счетчик часов (суммарный и частичный)
- UL соответствие
- UL сертификация
IREM имеет право вносить изменения в настоящую спецификацию без предварительного уведомления
| Диапазон мощности (W) | 2000-7000 | 3600-10000 | ||
| Модель | EX-170GM/3-E | EX-170GM/3-US | EX-200GM/3-E | EX-200GM/3-US |
| Номер модели | 00831731 | 00831736 | 00832031 | 00832036 |
| Входные данные | ||||
| Подключение к сети | 3Ph+PE | 3Ph+PE | ||
| Номинальное напряжение (V) | 400 | 208 | 400 | 208 |
| Входной диапазон напряжения(V) | 360-460 | 187-230 | 360-460 | 187-230 |
| Частота (Hz) | 50/60 | 50/60 | ||
| Частотный диапазон (Hz) | 47-63 | 47-63 | ||
| Максимальный входной ток (A) | 18 | 23 | 23 | 36 |
| Максимальная мощность (W) | 7300 | 10800 | ||
| Устройство защиты | предохранитель | предохранитель | автоматический выключатель | |
| Выходные данные | ||||
| Неполный вольтаж при минимальном входном напряжении (V) | 140 | 145 | ||
| Выходной диапазон напряжения (V) | 24-46 | 30-58 | ||
| Выходной диапазон тока (A) | 60-170 | 80-210 | ||
| Пиковый ток (%) | <1 | <1 | ||
| КПД | >= 0.9 | >= 0.9 | ||
| Выходной инструментарий (LCD) | A/V/W/T/HM | A/V/W/T/HM | ||
| Выходной сигнал (LED) | линия сети – перегрев | линия сети – перегрев | ||
| режим работы (ручной/программируемый) | режим работы (ручной/программируемый) | |||
| Включение/Выключение | клавиатура внешний переключатель последовательная линия |
клавиатура внешний переключатель последовательная линия |
||
| Настройка тока ламп | клавиатура 0-10W сигнал последовательная линия |
клавиатура 0-10W сигнал последовательная линия |
||
| Дистанционное управление | последовательная линия RS-232 (протокол IREM) | последовательная линия RS-232 (протокол IREM) | ||
| Выходной сигнал | лампа включена включена тревога |
лампа включена включена тревога |
||
| Защита от выходной перегрузки | программируемое электронное ограничение мощности | программируемое электронное ограничение мощности | ||
| Управление | DSP (цифровое) | DSP (цифровое) | ||
| Соответствие | CE | CE/UL4 | CE/UL4 | CE/UL4 |
| Степень защиты | IP20 | IP20 | ||
| Класс изоляции | CL1 | CL1 | ||
| Температура хранения [°C] | от -20 до +60 | от -20 до +60 | ||
| Эксплуатационная температура [°C] | от 0 до +40 | от 0 до +40 | ||
| Охлаждение | форсированное | форсированное | ||
| Габариты ШxВxГ (мм) | 255 x 510 x 420 | 255 x 510 x 420 | ||
| Диаграмма | 2 | 2 | ||
| Вес (кг) | 30 | 33 | ||
| Установка | горизонтальная вертикальная |
горизонтальная вертикальная |
||
| Рекомендуемый источник питания | ASN-700A AS-16035A AS-16040A |
ASN-1000A | ||
- 4 сек после включения
- A = амперметр; V = вольтметр; W = мощность; T = встроенный измеритель температуры; HM = счетчик часов (суммарный и частичный)
- UL соответствие
- UL сертификация
IREM имеет право вносить изменения в настоящую спецификацию без предварительного уведомления
