Коммутация Whirlwind DB25 Studio Series

Whirlwind DB25 Studio Series – готовые интерфейсы для коммутации оборудования, работающего на стандарте схем подключения Digidesign ProTools®, Yamaha и Tascam. Мультикабели, мультикоры и стейджбоксы Whirlwind Studio Series изготовлены на основе высококачественных кабелей Canare и Mogami с позолоченными разъемами XLR, TRS и DB25, оснащены специальным уровнем защиты Snakeskin® от спутывания разветвлений мультикоров (fanout) и гарантируют пожизненную гарантию качества.

Мультикоры Whirlwind DBF

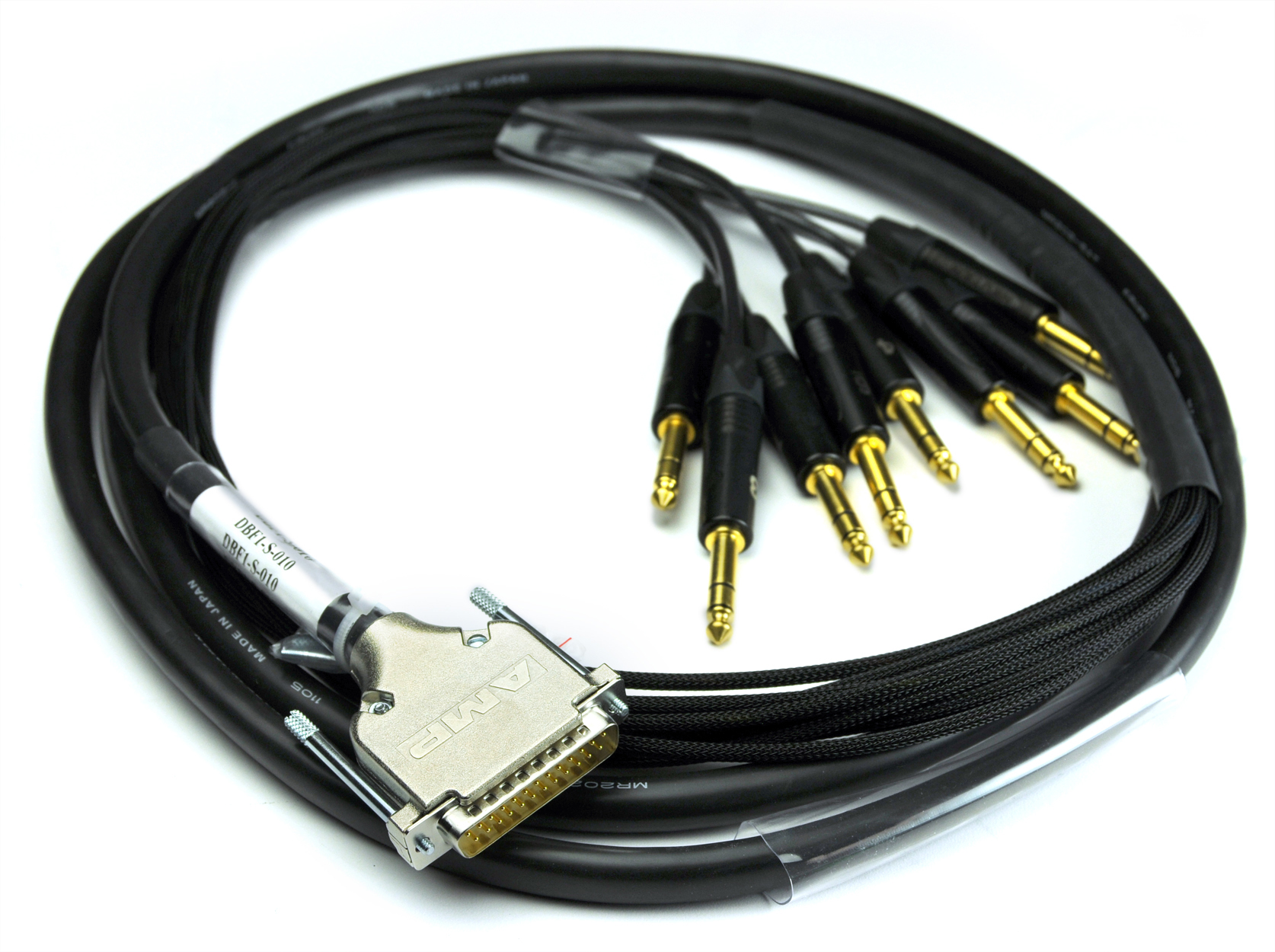

На фотографии представлен мультикор Whirlwind DBF1-S-010

Маркировка схемы подключения:

1 - Digidesign / Tascam распиновка, аналоговая, Canare MR202-8AT
2 - Digidesign / Tascam распиновка, AES/EBU, Mogami 3162
3 - Yamaha MY8AE распиновка, AES/EBU, Mogami 3162

Маркировка разъемов:

F = 8 XLR мама
M = 8 XLR папа
S = 8 TRS папа
FM = 4 XLR мама, 4 XLR папа (только AES/EBU)

Маркировка длины:

005 = 1,5 м
010 = 3 м
015 = 4,5 м
025 = 7,5 м

Стейджбоксы Whirlwind DBB

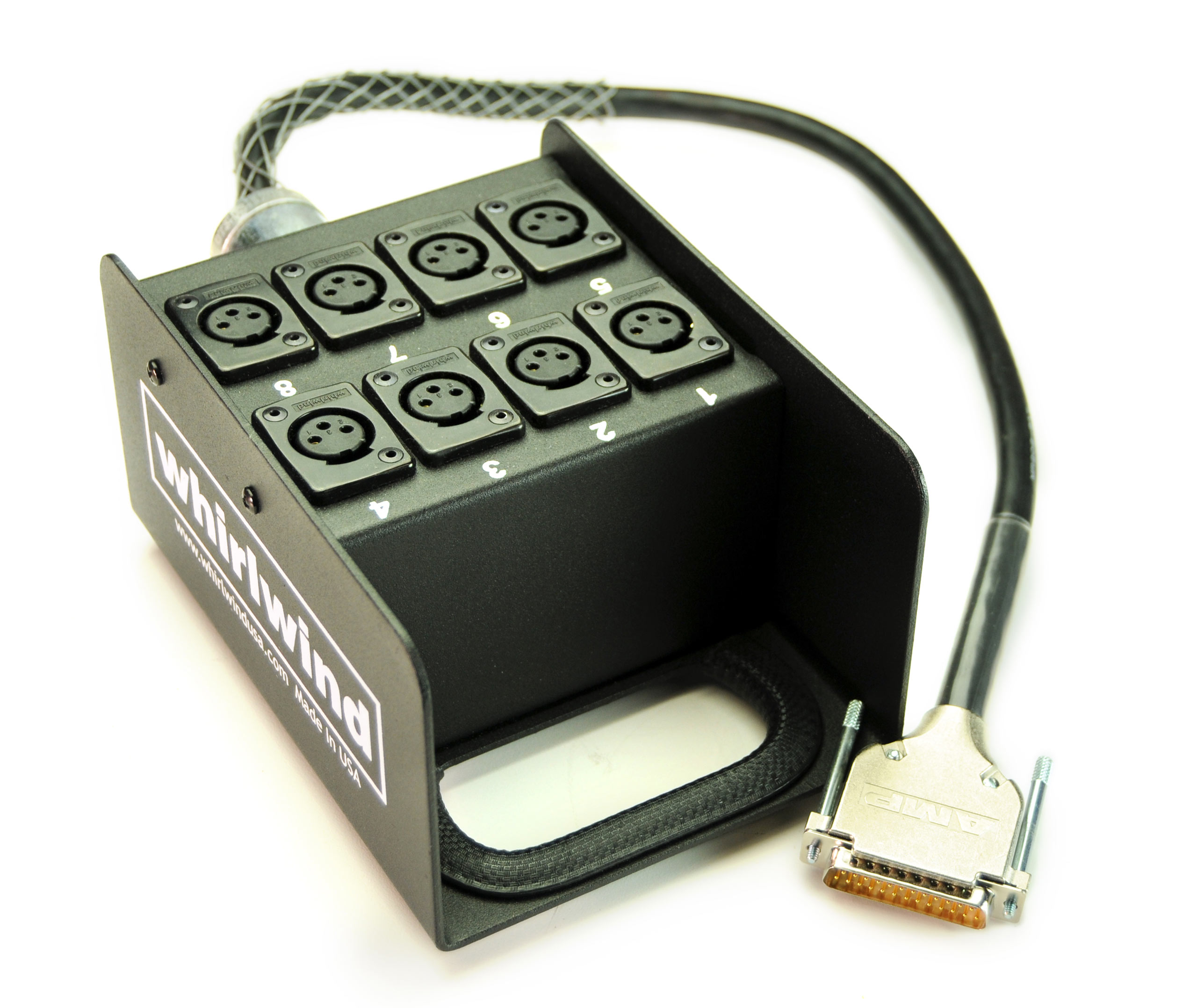

На фотографии представлен Stage Box Whirlwind DBB1-F-010

Маркировка схемы подключения:

1 - Digidesign / Tascam распиновка, аналоговая, Canare MR202-8AT
2 - Digidesign / Tascam распиновка, AES/EBU, Mogami 3162
3 - Yamaha MY8AE распиновка, AES/EBU, Mogami 3162

Маркировка разъемов:

F = 8 XLR мама
M = 8 XLR папа
S = 8 TRS папа
FM = 4 XLR мама, 4 XLR папа (только AES/EBU)

Маркировка длины:

010 = 3 м
025 = 7,5 м
050 = 15 м

Кабель-переходник D25-D25 Whirlwind DB

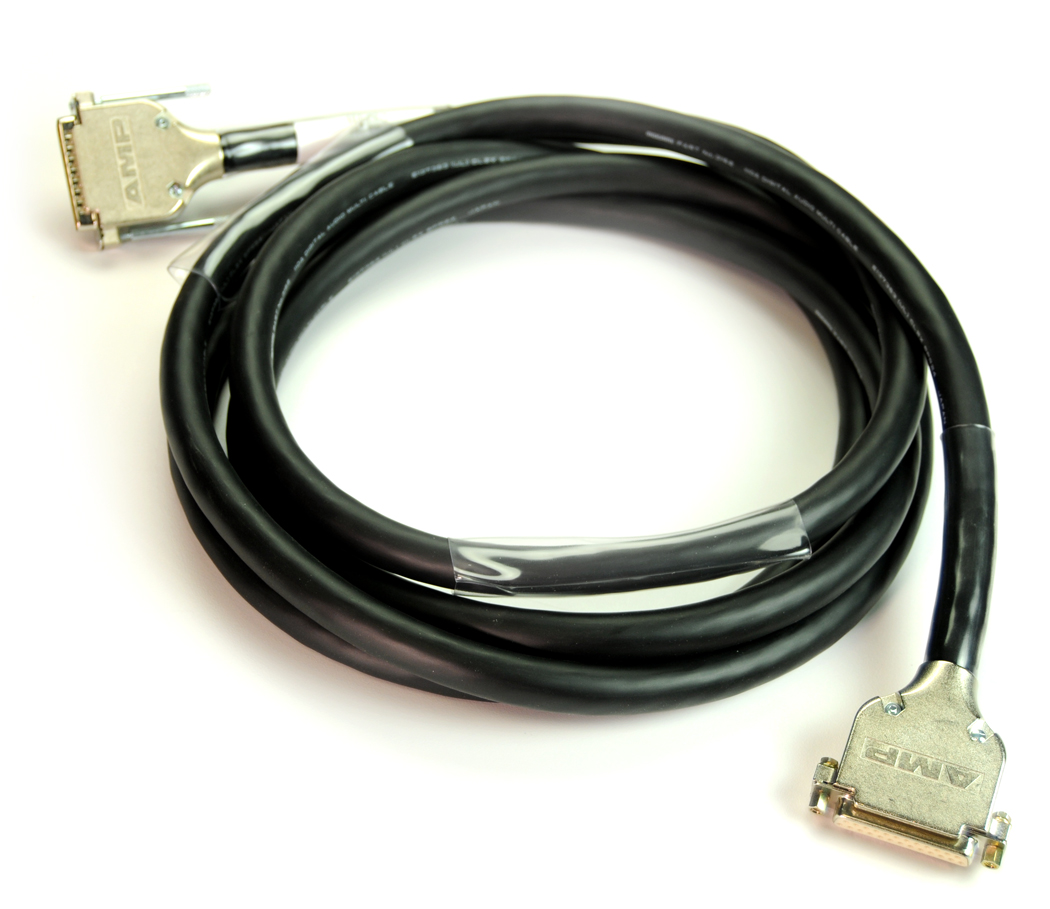

На фотографии представлен кабель DB3-010

Маркировка схемы подключения:

1 - Digidesign / Tascam распиновка, аналоговая, Canare MR202-8AT
2 - Digidesign / Tascam распиновка, AES/EBU, Mogami 3162
3 - Yamaha MY8AE распиновка, AES/EBU, Mogami 3162
4 - Tascam TDIF распиновка, Canare MR202-16AT
5 - Yamaha MY8AE распиновка, AES/EBU, Mogami 3162, I/O reversed
6 - Digidesign / Tascam распиновка, AES/EBU, Mogami 3162, I/O reversed

Маркировка длины:

005 = 1,5 м
010 = 3 м
015 = 4,5 м
025 = 7,5 м

Официальный сайт компании Whirlwind: www.whirlwindusa.com
