Wheatstone Blade-3 – умная технология для радиостанций - 3

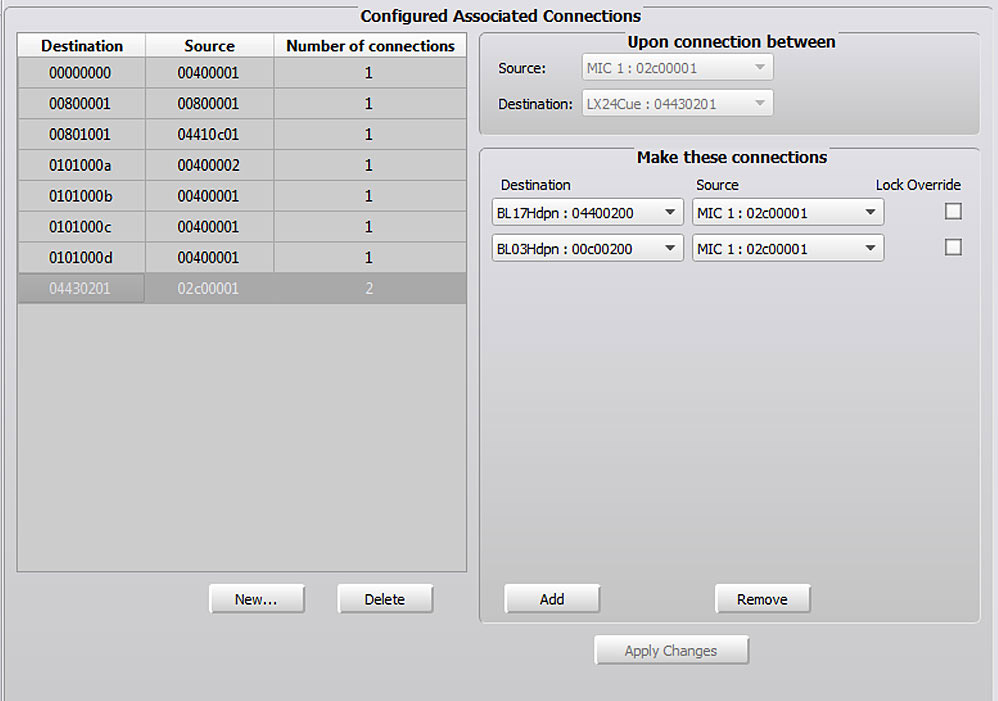

Объединение сигналов нескольких студий
Blade-3 позволяет создавать транспортную сеть связи (backhaul) по заданным критериям, систему обратной связи (IFB) или mix-minus для каждого устройства, основываясь на расположении его сигнала в сети или микшере. Благодаря новому софту I/O BLADE-3, работа с кодеком тоже становится предельно простой – сигнал "автомагически" возвращается в кодек, основываясь на его местоположении. Таким образом, если вы получаете сигнал из кодека одной студии, mix-minus автоматически посылается на возврат. Позже при вызове на консоли того же кодека, но уже в другой студии, mix-minus из второй студии направляется в тот же кодек. Эта функция позволяет без лишних усилий направить канал на гибрид или кодек, а также переключить сигнал между различными студиями, что просто необходимо при живых ток-шоу и звонках, требующих раздельного mix-minus.
Детектор тишины и аварийное переключение сигнала
Каждый выходной аудиоканал можно запрограммировать на обнаружение тишины в эфире или функцию автоматического переключения. Слева показано, как канал шины PGM направляется в трансмиттер станции при нормальной работе. Справа показан статус автоматического переключения после обнаружения тишины в эфире.

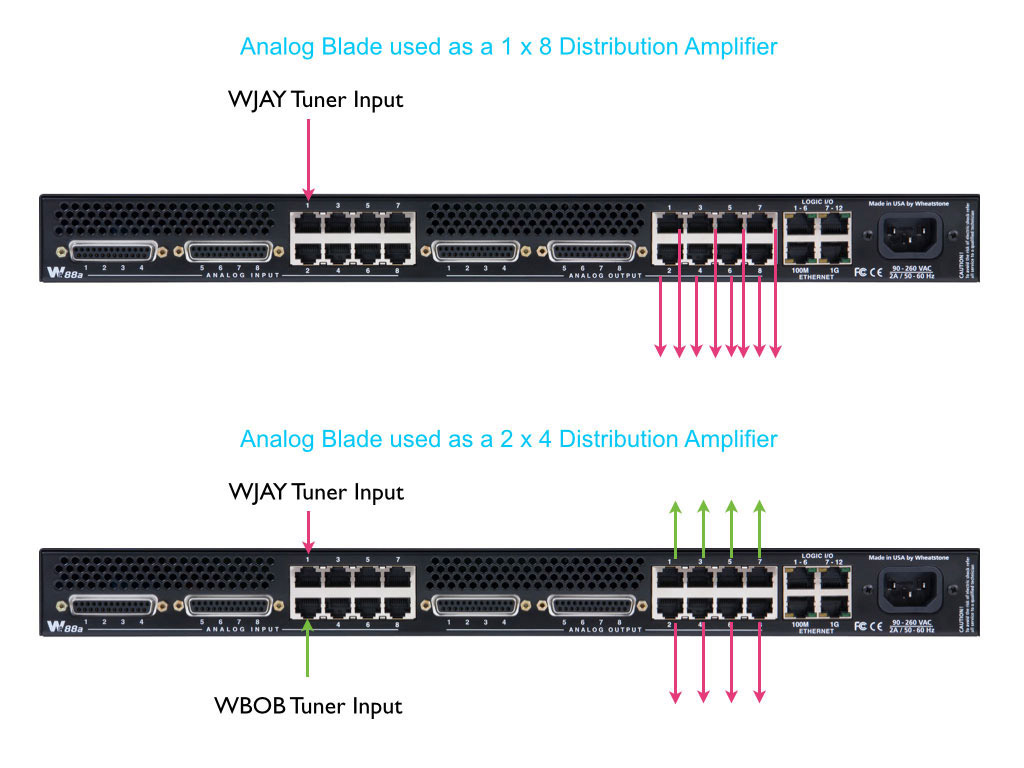

Применение и конфигурации BLADE

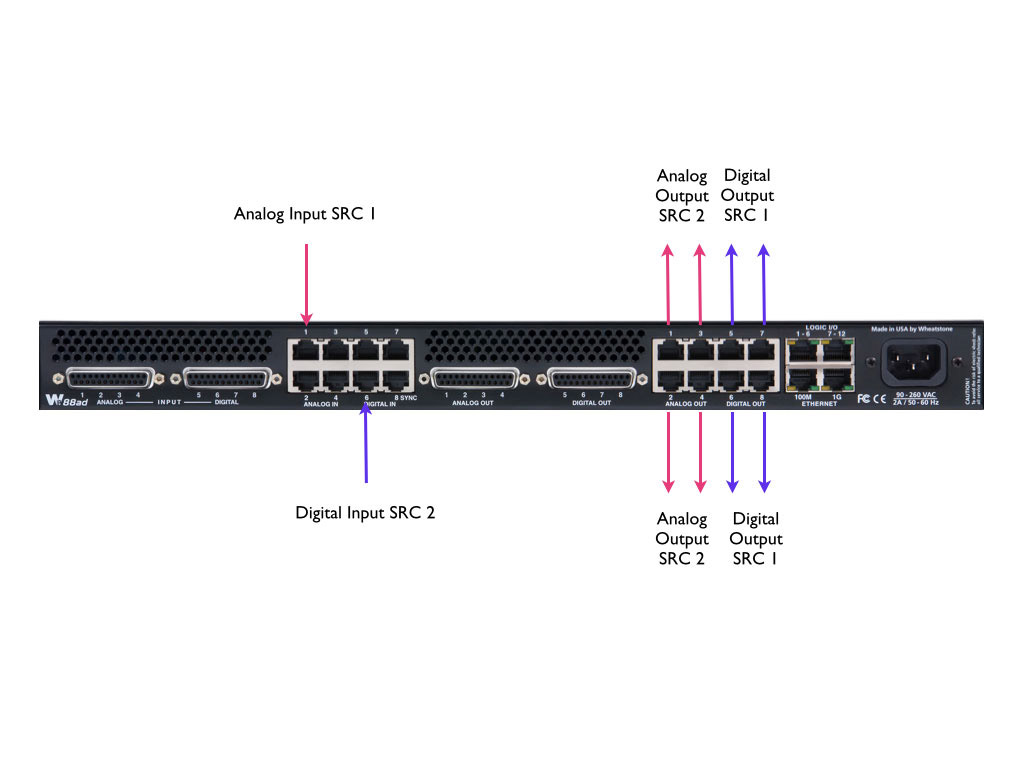

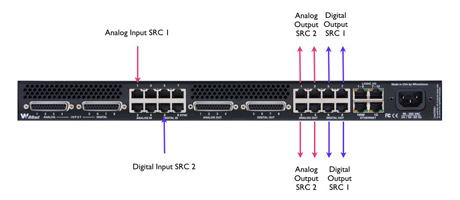

BLADE как ЦАП/АЦП
Интерфейс-устройство IP88AD I/O BLADE позволяет с легкостью преобразовать аналоговое аудио в цифровое.

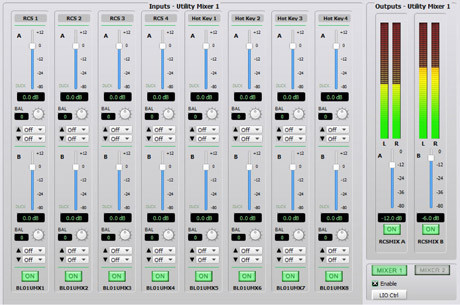

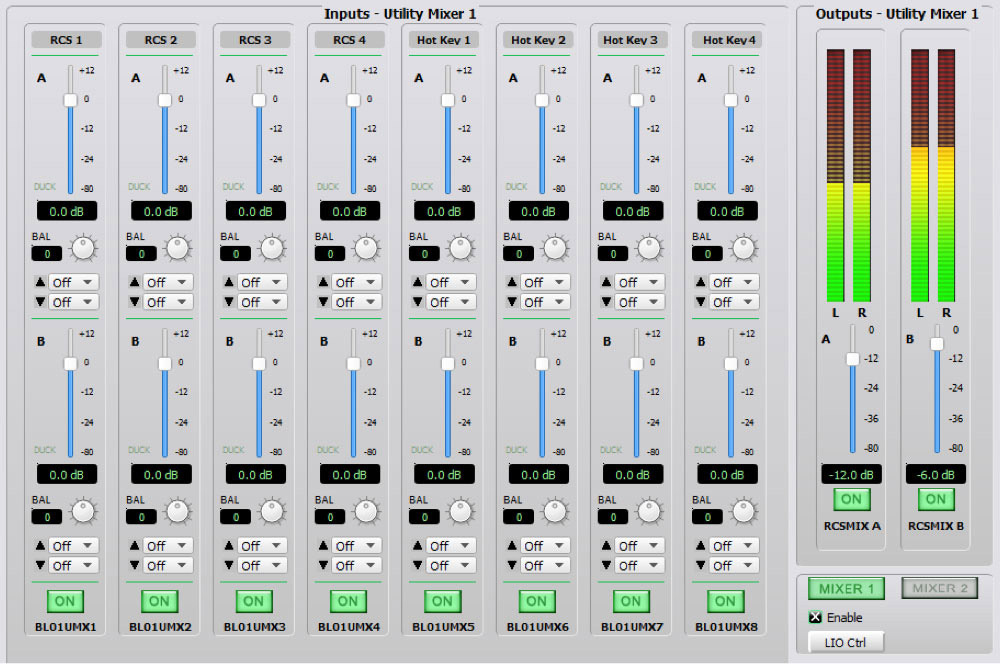

BLADE как микшер
Каждый I/O-интерфейс BLADE имеет два стерео-микшера 8х2, которые могут назначаться как на входы, так и на выходы устройства, что заметно увеличивает эффективность устройства.

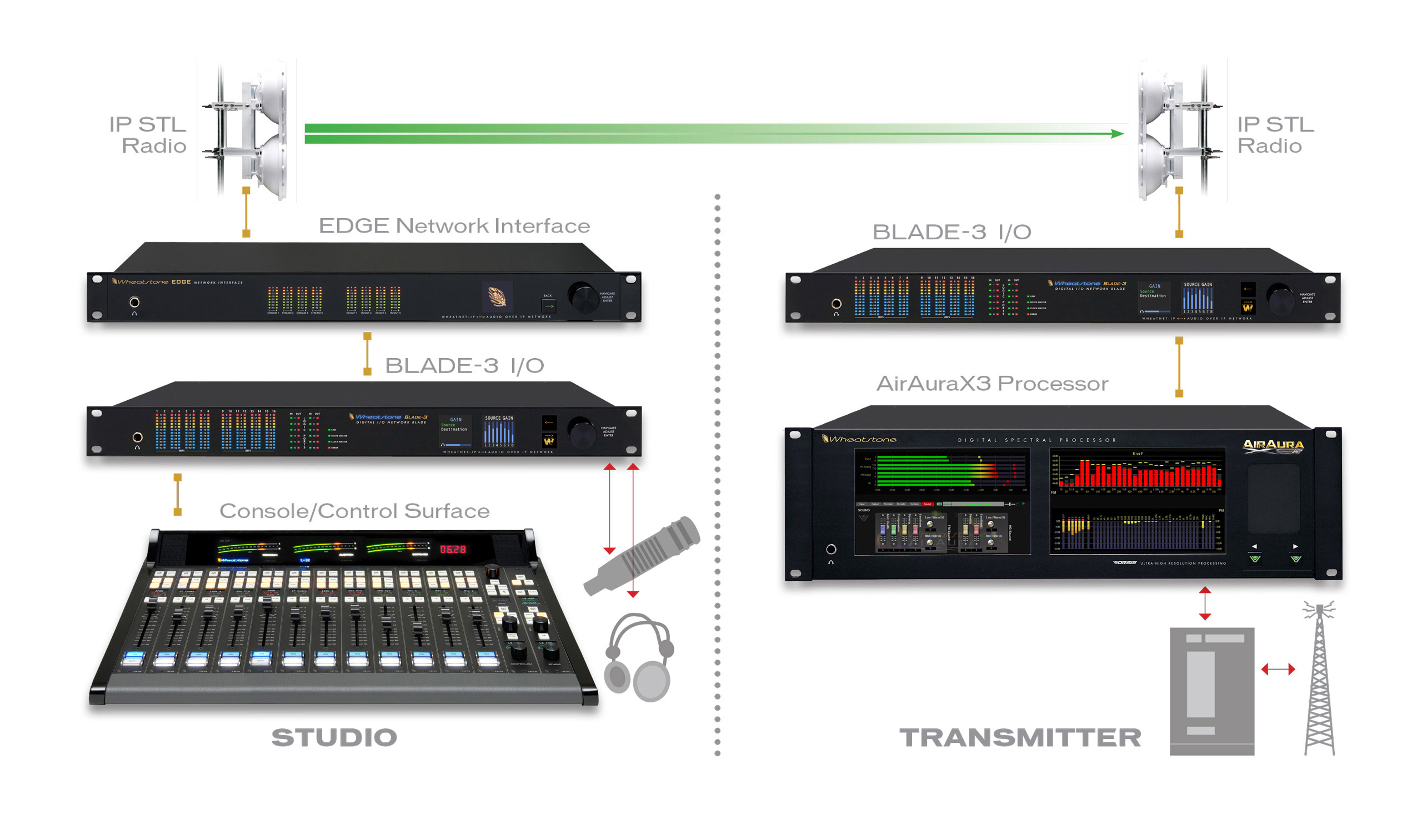

BLADE как часть IP STL
Специально разработанная для радиовещания сеть EDGE является транслятором между высококачественными студийными сетями с низким уровнем задержки (как WheatNet-IP) и низкоскоростными возможностями подключения STL, используемыми в беспроводном IP радиовещании.
Обычные беспроводные IP-радиоприемники не требующие лицензирования и работающие в диапазоне 5 или 24 ГГц легко соединятся между собой двухточечной связью с помощью интерфейсов сети EDGE по коммерческой выделенной линии. На данный момент сеть EDGE совместима со всеми основными брендами, известными на рынке IP-радиовещания. При работе в системе WheatNet-IP, используя сеть EDGE и устройства BLADE, открывается множество расширенных возможностей интерфейсов BLADE I/O, такие как детектор тишины, clip player, логика автоматизации и многие другие. Сеть EDGE совместима со стандартом AES67, интерфейс подключения имеет локальные I/O (2 AES и 2 аналоговых стерео входа/выхода) и 12 программируемых логических портов.

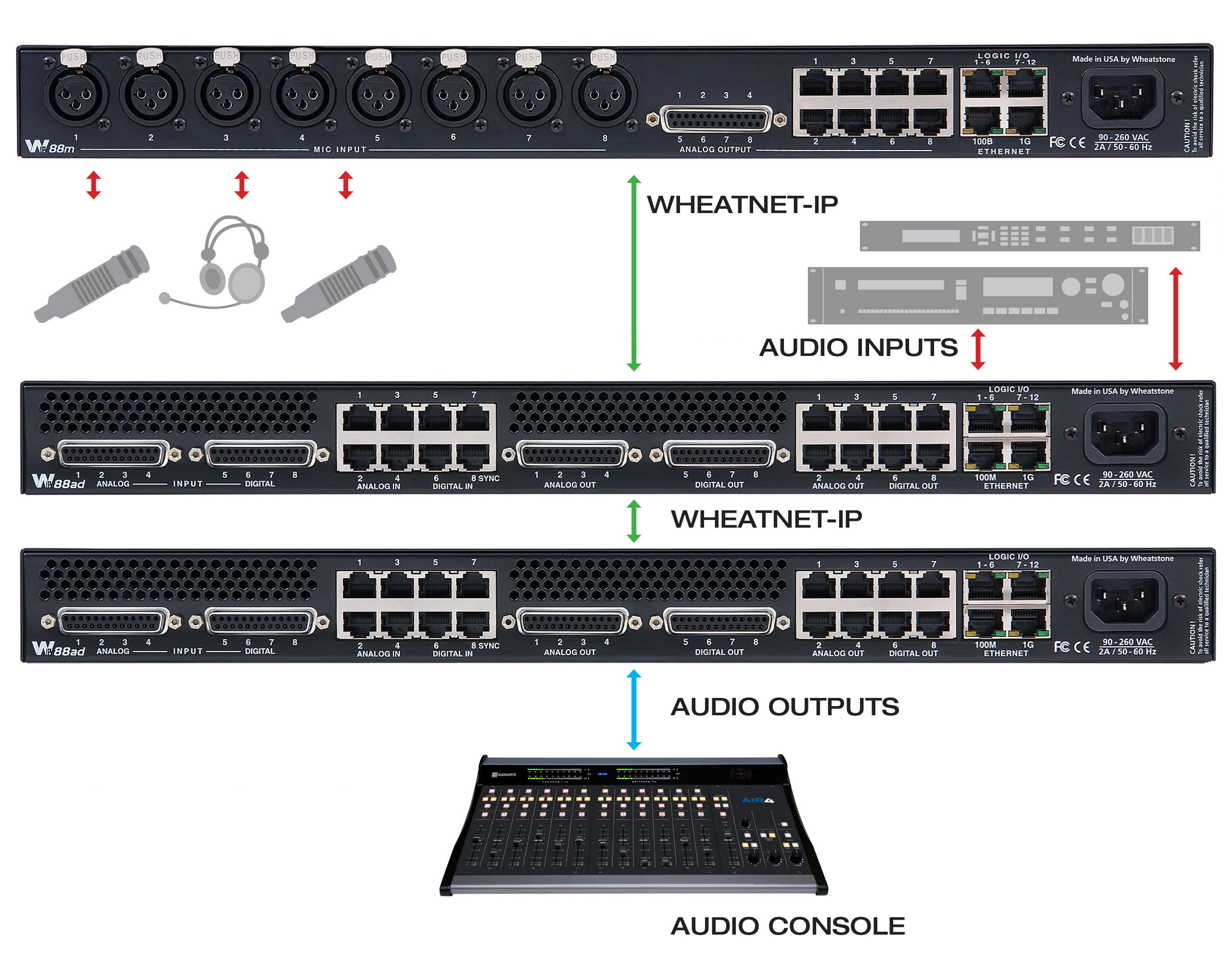

BLADE как Audio Snake
С помощью интерфейсов BLADE легко соединять студии живого эфира со сценическими студиями посредством беспроводной связи, кабеля CAT6 или оптоволокна. Каждый I/O-интерфейс имеет два стерео-микшера 8х2, которые могут назначаться как на входы, так и на выходы устройства. Это может быть полезным при объединении микрофоны в группы для дальнейшей обработки, а также для записи CD и DVD. Все это возможно сделать без подключения мультикоров, совмещающих аудио кабель и кабель питания от сети переменного тока.

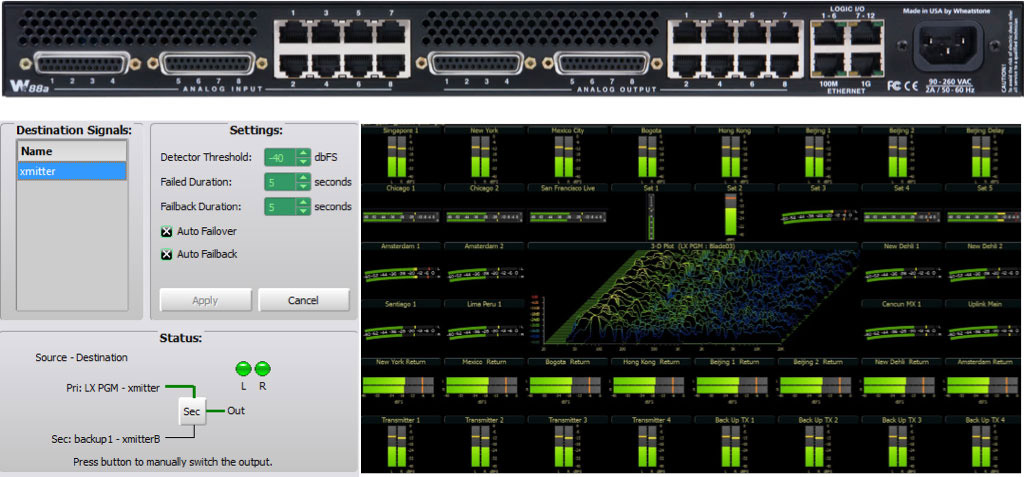

BLADE - измерительное приложение = мониторинг аварийного переключения
Вы можете подключить свои устройства во входы интерфейса BLADE-3, а затем с помощью измерительного приложения WheatNet-IP вывести на экран таблицу, отображающую мониторинг и маршрутизацию всех источников, подключенных к системе. При обнаружении тишины в эфире, устройство BLADE произведет аварийное переключение сигнала, при этом соответствующий индикатор изменит цвет для визуального отображения этой информации. При возникновении переключения на выходе, будет сгенерирован логический сигнал, который можно перенаправить на любой логический порт в системе.
Официальный сайт компании Wheatstone/Audioarts: www.wheatstone.com
