Wheatstone LX-24 – Модульная радиовещательная консоль – 2
Wheatstone LX-24 – модульная IP-консоль c выдающимся набором возможностей, позволяющим связать воедино всё оборудование на радиостанции по интеллектуальной сети WheatNet - IP и осуществлять мониторинг, управление и обработку всех входящих аудио сигналов с помощью интерфейсов Blade. К тому же, консоль Wheatstone LX-24 совместима с любым оборудованием, поддерживающим стандарт AES67, что обеспечивает ей непревзойдённую функциональность.
Пять функций Wheatstone LX-24, которые недоступны обычной консоли:
- Возможность назначить любой источник сигнала на любой фейдер
- Функция "горячей" замены отдельных модулей без отключения питания
- Способность принимать команды из любого места, где есть доступ к сети с помощью ПО Glass-Е
- Уникальный интерфейс управления автоматикой ACI (Automation Control Interface) для двунаправленной связи по сети WheatNet-IP между внешним оборудованием и консолью
- Неограниченные возможности формирования своего собственного звучание с помощью уникальных технологий Vorsis EQ и Dynamics
Модули консоли Wheatstone LX-24

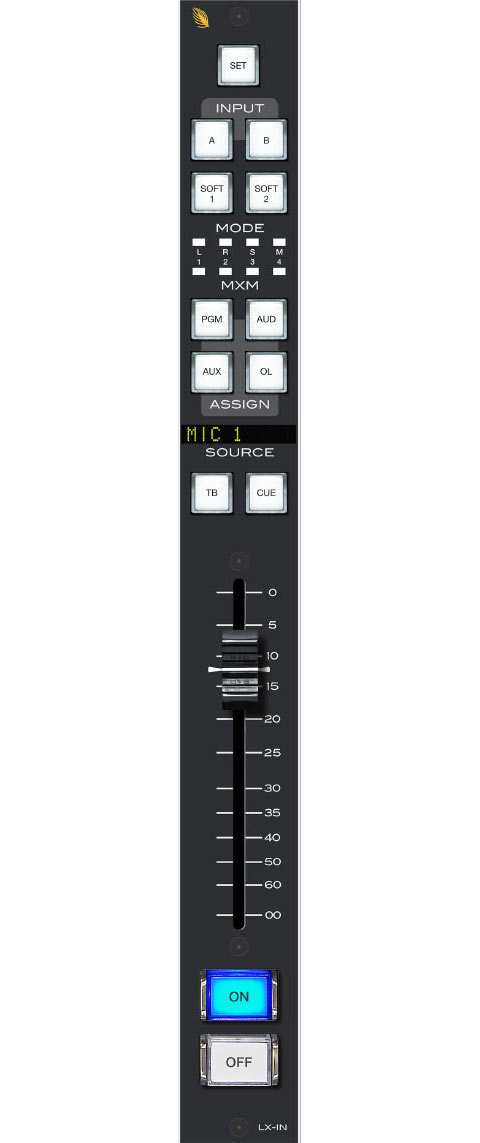

Input

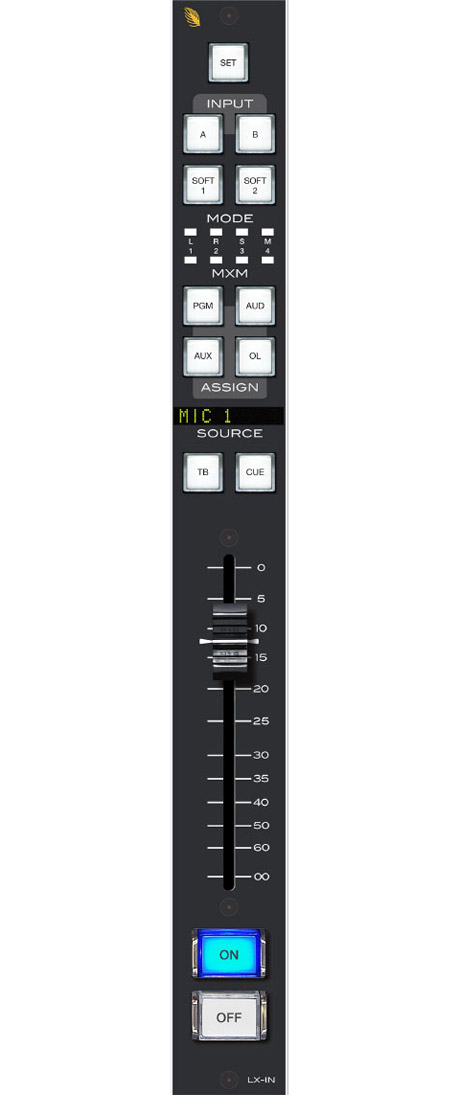

Wheatstone LX-24 – консоль модульной конструкции, имеет 24 входных канала (фейдера). Все модули оснащены переключателями с герметичными контактами со светодиодной подсветкой. Переключатели ON/OFF имеют ограничители из нержавеющей стали.
- Кнопка SET
Назначает полосу канала для программирования панорамирования, mix-minus и входящего источника на мастер-панелях (мониторинг и наушники), а также для не часто используемых элементов управления (EQ, динамическая обработка, алгоритмы и т.д.) - Кнопки INPUT A/B
Кнопки выбора входного источника, при нажатии происходит выбор входного источника, если нажать и удерживать, то происходит программирование источника. Эту функцию можно отключить на пользовательском экране. - Кнопки SOFT 1 & 2
Программируемые кнопки, которым на мониторе дисплея можно назначить большое количество функций. Обычно используются в качестве «горячих кнопок» для выбора источника, смены режима или запуска эквалайзера / фильтров / компрессии. - Индикаторы MODE
Отображают режим полосы канала источника. - Индикаторы MXM
Отображают шину mix-minus, питающую источник, назначается на основной панели для наушников. - Кнопки ASSIGN
Выбор выходной шины консоли для источника. (PGM / AUD / AUX / OL). - Дисплей SOURCE
Отображает источник, назначенный на канал или прокручивает доступные источники при выборе источника входного сигнала. - Кнопка TB
Прерывает выходной канал bus-minus при обратной связи (talkback). - Кнопка CUE
Назначает источник на шину CUE (пре-фейдер, пре-ON/OFF переключение). - Фейдеры
Профессиональные 100 мм длинноходовые фейдеры.
Control Room

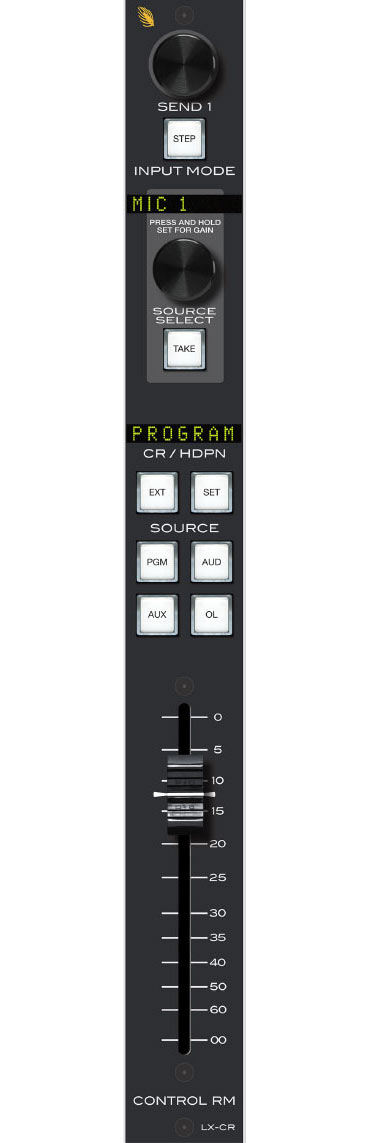

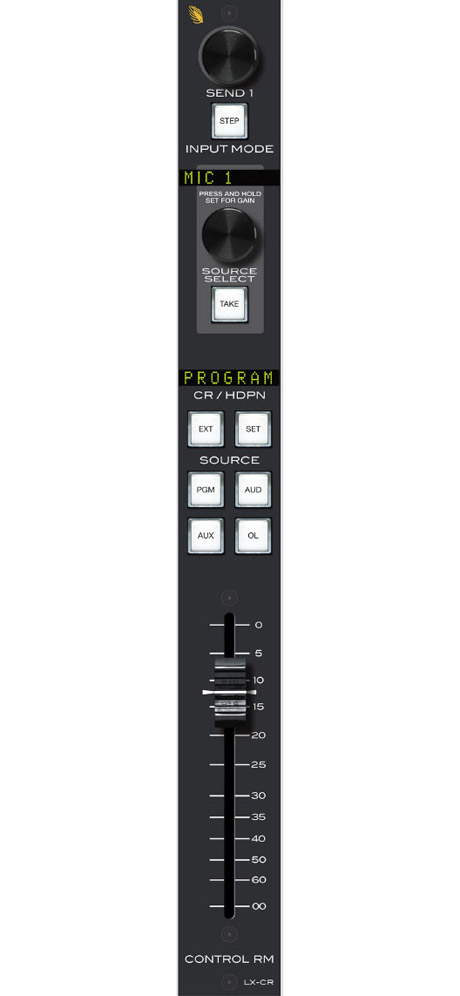

Этот модуль предназначен для управления мониторным миксом в контрольной комнате и выбора источника для входных каналов, мониторных миксов и переключения уровней.
- Регулятор уровня SEND 1
Когда входной канал находится в режиме SET, этот регулятор контролирует уровень данного канала в миксе SEND 1. На дисплее имеется круговой индикатор, отображающий уровень входного канала. Нажатием на регулятор можно включить или выключить Send. - Кнопка STEP
Пошаговый выбор режима канала (Mono, Left, Right, Stereo). - Регулятор SOURCE SELECT
Когда вход, монитор или измерительный прибор находится в режиме SET, регулятор используется для прокрутки и выбора доступных источников. При включенном регуляторе внизу загорается кнопка TAKE. При удержании кнопки SET во время прокручивания регулятора, происходит настройка гейна входного сигнала. - Кнопка TAKE
При появлении на дисплее названия нужного источника нажать кнопку (в течение 20 секунд) для подключения источника. - Дисплей CR/HDPN
Отображает активный источник для контрольной комнаты и мониторного микса для наушников. - Кнопка EXT
Программируемая горячая кнопка управления "wild" источниками мониторных миксов для контрольной комнаты и наушников. Для выбора такого источника нужно нажать кнопку EXT, для программирования нажать и удерживать. - Кнопка SET
Кнопка выбора источника для мониторных миксов контрольной комнаты и наушников. Нажать для перехода в режим настройки микса для контрольной комнаты и наушников и выбрать желаемый источник. - Кнопки SOURCE
Выбор выходной шины консоли для источника. (PGM / AUD / AUX / OL). Можно выбрать несколько шин одновременно, все выбранные источники будут смикшированы вместе. - Фейдеры
Профессиональные 100 мм длинноходовые фейдеры для настройки уровня мониторного микса контрольной комнаты.
Studio 1

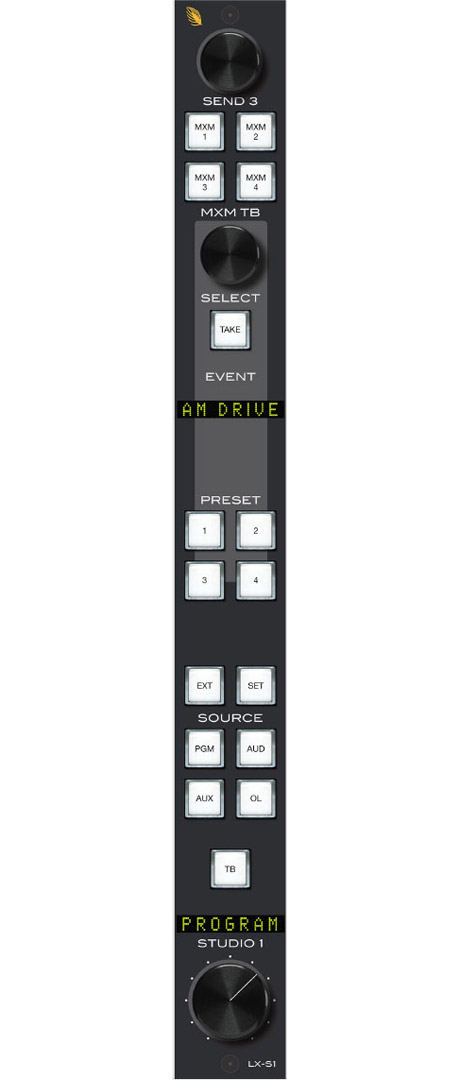

Модуль предназначен для управления каналом Studio 1, MXM Talckback и выбора горячих кнопок Event.
Когда входной канал находится в режиме SET, этот регулятор контролирует уровень данного канала в миксе SEND 3. На дисплее имеется круговой индикатор, отображающий уровень входного канала. Нажатием на регулятор можно включить или выключить Send.
При нажатии определенной кнопки (MXM1/MXM2/MXM3/MXM4) прерывается сигнал для обратной связи (Talkback) на выбранной выходной mix-minus шине. Для того чтобы восстановить сигнал, достаточно отпустить кнопку.
Регулятор используется для выбора желаемых запрограммированных событий. При включенном регуляторе внизу загорается кнопка TAKE, нажатие на которую позволяет пролистать до необходимого пресета.
Позволяет создать, запрограммировать и присвоить название событию (до 99 пресетов).
Отображает последний выбранный пресет события или прокручивает доступные события. Если в течение 20 секунд новое событие не выбрано, то на дисплее снова отображается последний выбранный пресет.
Первые четыре сохранённых события имеют особый статус, одно из них можно вызвать с помощью горячих кнопок (1, 2, 3, 4). При нажатии на одну из этих кнопок, она загорается, для начала работы выбранного события необходимо нажать на кнопку еще раз, при этом она гаснет.
Программируемая горячая кнопка управления "wild" источниками мониторного микса Studio 1. Для выбора такого источника нужно нажать кнопку EXT, для программирования нажать и удерживать. Кнопка горит до тех пор, пока выбранный источник направляется на микс.
Нажать для перехода в режим настройки микса для канала Studio 1 и выбора желаемого источника.
Выбор выходной шины консоли для мониторинга источника Studio 1 (PGM / AUD / AUX / OL). Выбранная кнопка зажигается для отображения источника.
Прерывает сигнал для подключения обратной связи (Talkback) на мониторном миксе Studio 1. Для того чтобы восстановить сигнал, достаточно отпустить кнопку.
Отображает активный источник для мониторного микса Studio 1.
Настраивает уровень мониторного микса Studio 1.
Studio 2

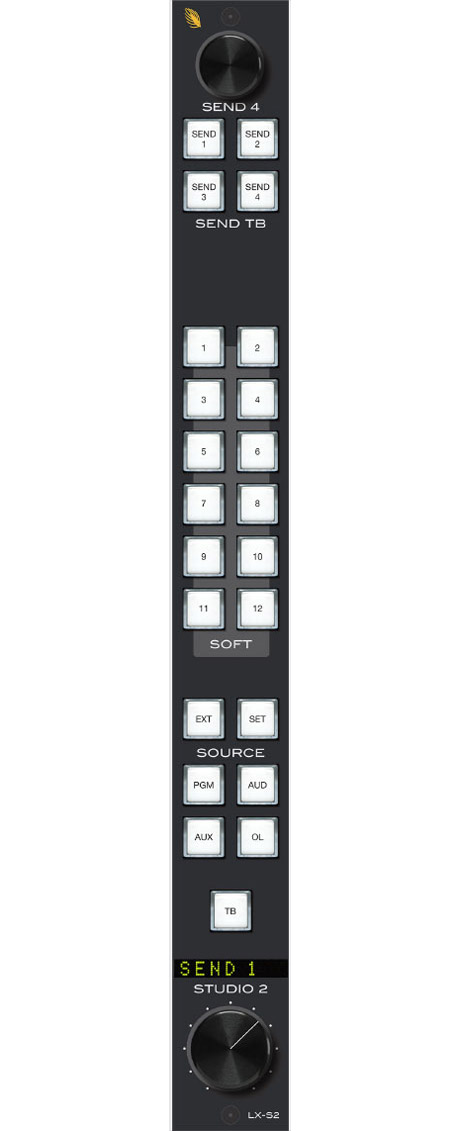

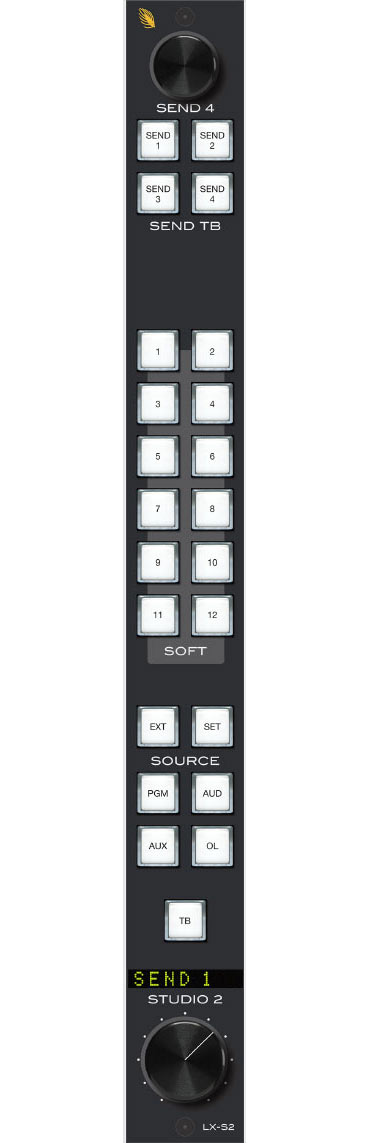

Модуль предназначен для управления каналом Studio 2, посылом Talkback и программируемых Soft кнопок.
- Регулятор уровня SEND 4
Когда входной канал находится в режиме SET, этот регулятор контролирует уровень данного канала в миксе SEND 4. На дисплее имеется круговой индикатор, отображающий уровень входного канала. Нажатием на регулятор можно включить или выключить Send. - Кнопки SEND TB
При нажатии определенной кнопки (SEND 1/SEND 2/SEND 3/SEND 4) прерывается сигнал для обратной связи (Talkback) на выбранной выходной SEND шине. Для того чтобы восстановить сигнал, достаточно отпустить кнопку. - Кнопки SOFT
Программируемые кнопки (12) для управления пакетами команд (Salvos), событиями, мгновенными подключениями, интеркомом, логическими функциями и т.д. - Кнопка EXT
Программируемая горячая кнопка управления "wild" источниками мониторных миксов для контрольной комнаты и наушников. Для выбора такого источника нужно нажать кнопку EXT, для программирования нажать и удерживать. - Кнопка SET
Нажать для перехода в режим настройки микса для канала Studio 2 и выбора желаемого источника. - Кнопки SOURCE
Выбор выходной шины консоли для мониторинга источника Studio 2 (PGM / AUD / AUX / OL). Выбранная кнопка зажигается для отображения источника. - Кнопка TB
Прерывает сигнал для подключения обратной связи (Talkback) на мониторном миксе Studio 2. Для того чтобы восстановить сигнал, достаточно отпустить кнопку. - Дисплей Studio 2
Отображает активный источник для мониторного микса Studio 2. - Регулятор Studio 2
Настраивает уровень мониторного микса Studio 2.

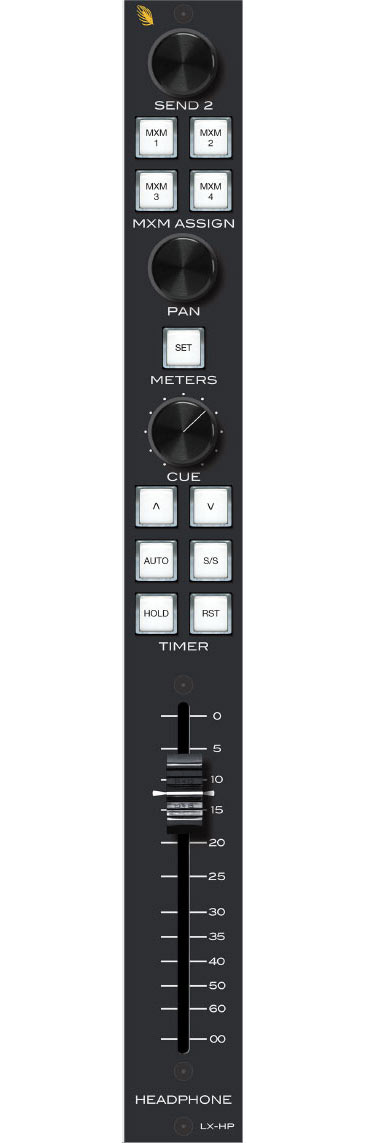

Headphone

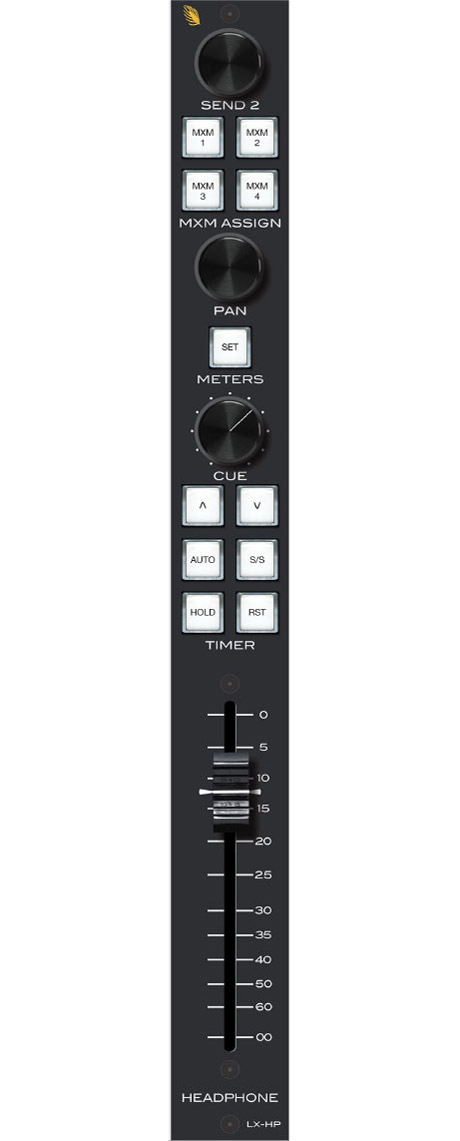

Модуль предназначен для управления уровнем мониторного микса наушников, уровнем Cue, назначения Mix-Minus и управления таймером.
Когда входной канал находится в режиме SET, регулятор контролирует уровень данного канала в миксе SEND 2. На дисплее имеется круговой индикатор, отображающий уровень входного канала. Нажатием на регулятор можно включить или выключить Send.
Когда входной канал находится в режиме SET, с помощью этих кнопок (MXM1/MXM2/MXM3/MXM4) можно назначить канал фейдера в шину Mix-Minus. Кнопки загораются для отображения выбранного назначения.
Когда канал фейдера находится в режиме SET, этот регулятор используется для панорамирования аудио сигнала вправо-влево в программной стерео шине. На дисплее это действие отображается с помощью светодиодного измерительного индикатора.
Нажатие этой кнопки позволяет переключить регулятор уровней в режим SET для выбора источника (доступные источники определяются по заданным параметрам во время настройки).
Позволяет управлять уровнем встроенных в измерительную панель стереофонических динамиков переговорной системы (CUE).
Auto-restart загорается, если выбран этот режим, и позволяет выбранным входным VDIP-каналам перезапускать таймер при их включении. Кнопка UP используется для установки времени для обратного отсчета. Кнопка DOWN переключает таймер в режим обратного отсчета.
Профессиональные 100 мм длинноходовые фейдеры для настройки уровня мониторного микса наушников.
Светодиодная коммутационная панель

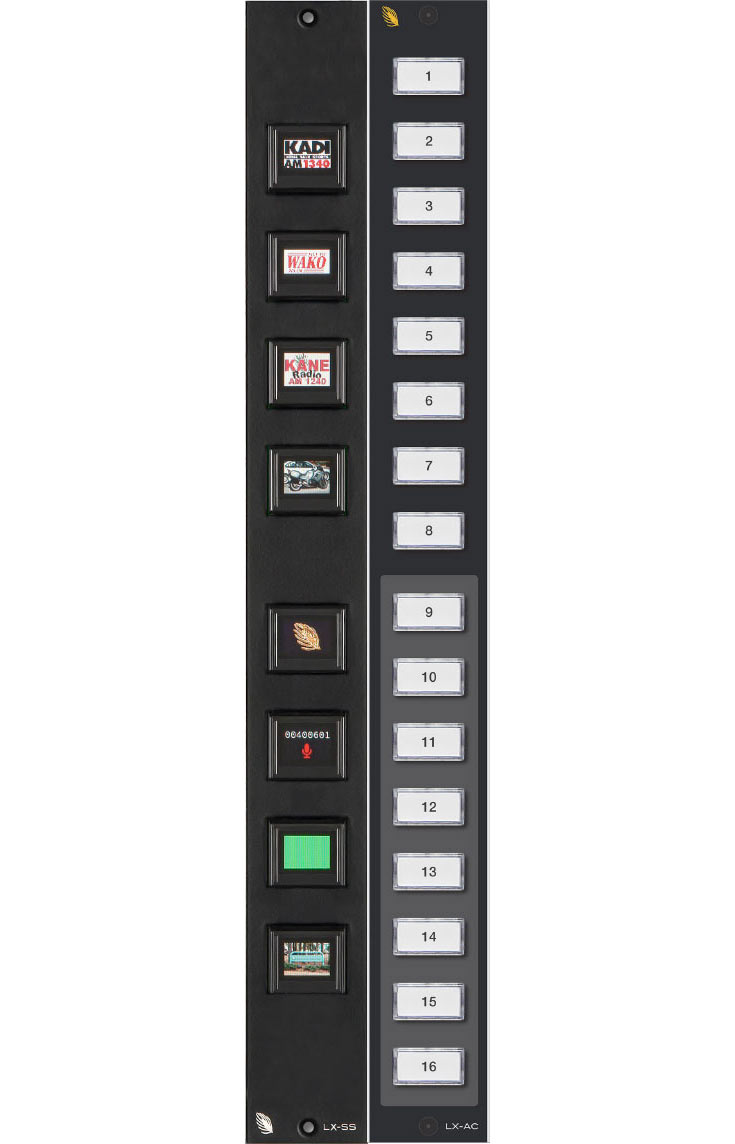

Для управления консолью Wheatstone LX-24 разработаны новые панели, оснащенные цветными светодиодными индикаторами, отражающими назначенные функции и программируемыми кнопками с возможностью пользовательского редактирования.
Модули управления доступны в двух версиях:
В обеих версиях взаимодействие модуля управления с программным обеспечением консоли не предусматривается.
