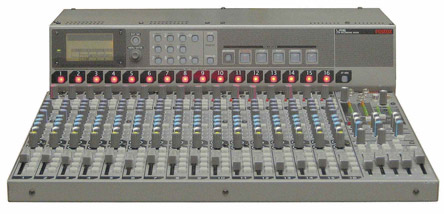

FOSTEX LR16 - Цифровой (микшерный) пульт
Снова новинка от FOSTEX! Микшерный пульт 16/4/2 со встроенным 16-дорожечным записывающим устройством предназначен для школ, храмов, клубов, кафе, студий, мобильной записи и т.п. LR16 можно использовать как микшерный пульт в зале или на сцене для главной звуковоспроизводящей системы. Кроме того, он позволяет одним нажатием кнопки осуществлять запись сигналов с качеством компакт-диска на встроенный жесткий диск. Одновременно можно записывать отдельные дорожки в виде файлов WAV и стереофоническую сведенную фонограмму.
Основные особенности
- Интуитивное управление микшерным пультом в аналоговом стиле, но в цифровом домене с 16 входными фейдерами, 4 фейдерами шин и мастер-фейдером.
- Встроенный жесткий диск 80 Гбайт обеспечивает приблизительно 16 часов 16-дорожечной записи цифрового сигнала без компрессии (16 бит/44,1 кГц).
- Мгновенное включение 16-дорожечной записи одним нажатием кнопки "REC".
- Одновременная запись многодорожечного сигнала и стереофонической сведенной фонограммы.
- Модуль разъемов (записывающее устройство + входы/выходы) и контроллер (микшер) можно установить отдельно и соединить кабелем CAT5 длиной до 50 метров. Вместо толстого жгута кабелей для соединения модуля входов/выходов на сцене и микшера в зале используется всего лишь один кабель.
- Можно установить объединенное устройство автономно как MTR или установить в стойку по отдельности.
- Жесткий диск с форматированием HD можно установить на PC или Mac и соединить через USB.
- Регуляторы TRIM с цифровым управлением и лимитером на всех 16 каналах.
- 3-полосный эквалайзер на всех 16 каналах.
- Встроенные мастер-эффекты (реверберация/задержка).
- Разъем USB Host для выгрузки записанных данных на флэш-память USB облегчает их перенос на компьютер.
- 10 клавишей панели записывающего устройства для немедленного воспроизведения.
Технические характеристики

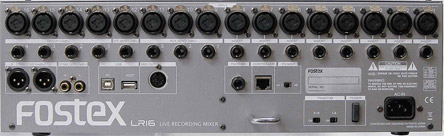

| Входы и выходы (блок входов/выходов) 0 dBu = 0,775 Вrms, 0 dBV = 1,0 Вrms |
|
| Микрофонный вход (1 ~ 16) | |
| Разъемы: | XLR3-31, симметричные (комбо) |
| Номинальный уровень входного сигнала: | -60 dBu ~ 12 dBu |
| Полное входное сопротивление: | Не менее 1,5 кОм |
| Фантомное питание: | 48 В (1 - 8 каналы и 9 - 16 каналы, переключаемое, включение/выключение) |
| Линейные входы (1 ~ 16) | |
| Разъемы: | 6,3-миллиметровые типа TRS Phone, симметричные (комбо) |
| Номинальный уровень входного сигнала: | -40 dBu ~ +8 dBu |
| Полное входное сопротивление: | Не менее 10 кОм |
| Вставка (Insert, 1 ~ 8) | |
| Разъемы: | 6,3-миллиметровые типа TRS Phone, (Tip: вход, Ring: выход) |
| Полное сопротивление нагрузки: | Не менее 10 кОм |
| Номинальный уровень выходного сигнала: | -10 dBV |
| Полное входное сопротивление: | Не менее 10 кОм |
| Номинальный уровень входного сигнала: | -10 dBV |
| Выход стереофонической шины (Stereo Bus Out: L, R) | |
| Разъемы: | XLR3-31, симметричные |
| Опорный уровень выходного сигнала: | +4 dBu |
| Полное сопротивление нагрузки: | Не менее 10 кОм |
| Выход групповой шины (Group Bus Out, 1 ~ 4) | |
| Разъемы: | 6,3-миллиметровые типа TRS Phone, симметричные |
| Опорный уровень выходного сигнала: | +4 dBu |
| Полное сопротивление нагрузки: | Не менее 10 кОм |
| Внешний посыл (Aus Send, 1 ~ 3) | |
| Разъемы: | 6,3-миллиметровые типа TRS Phone, несимметричные |
| Опорный уровень выходного сигнала: | -2 dBu |
| Полное сопротивление нагрузки: | Не менее 10 кОм |
| Посыл эффекта (Effect Send) | |
| Разъем: | 6,3-миллиметровый типа Phone, несимметричный |
| Опорный уровень выходного сигнала: | -2 dBu |
| Полное сопротивление нагрузки: | Не менее 10 кОм |
| Выход записи (Rec Out: L, R) | |
| Разъем: | RCA, несимметричные |
| Опорный уровень выходного сигнала: | -10 dBV |
| Полное сопротивление нагрузки: | Не менее 10 кОм |
| Педальный переключатель (Foot Switch) | |
| Разъем: | 6,3-миллиметровый типа Phone |
| USB (Device) USB2.0 Высокоскоростное соединение с компьютером | |
| Разъем: | Типа В |
| USB (Host) USB2.0 Высокоскоростное соединение для сохранения | |
| Разъем: | Типа А |
| Выход MIDI (MIDI Out) | |
| Разъем: | 5-контактный разъем DIN |
| Соединение модулем управления (Controller) | |
| Разъем: | RJ45 (CAT5, прямой) |
| Входы и выходы (блок контроллера) | |
| Наушники (Phone) | |
| Разъем: | 6,3-миллиметровый стереофонический типа Phone |
| Полное сопротивление нагрузки: | Не менее 32 Ом |
| Выход мониторов (Monitor Out: L, R) | |
| Разъем: | 6,3-миллиметровый типа Phone, несимметричный |
| Опорный уровень выходного сигнала: | -12 dBV |
| Полное сопротивление нагрузки: | Не менее 10 кОм |
| Вход Sub In (L, R) | |
| Разъем: | RCA, несимметричные |
| Опорный уровень входного сигнала: | -10 dBV |
| Полное входное сопротивление: | Не менее 10 кОм |
| Соединение модулем входов/выходов | |
| Разъем: | RJ45 (CAT5, прямой) |
| Запись/воспроизведение | |
| Носитель записи: | Встроенный 3,5-дюймовый жесткий диск (80 Гбайт) |
| Частота дискретизации: | 44,1 / 48 кГц |
| Квантование: | 16-битовое / 24-битовое |
| Количество дорожек записи: | 1 ~ 16 |
| Время записи: | Приблизительно 16 часов (жесткий диск 80 Гбайт, 16 бит/44,1 кГц, 16 дорожек) |
| Файловая система: | FAT32 (WAV) |
| Частотная характеристика: | 20 Гц - 20 кГц, +1 дБ, -2 дБ (44,1 / 48 кГц) |
| Отношение сигнал-шум: | Line (Trim Min): Не менее 95 дБ (типовое) Mic (Trim Max): Не менее 90 дБ (типовое) |
| Динамический диапазон: | Не менее 100 дБ (Trim Min) (типовое) |
| Полный коэффициент гармоник: | Mic (Trim Max) -> ST Out: Не более 0,01% (1 кГц, -2 dBFS) Line (Trim Min) -> ST Out: Не более 0,01% (1 кГц, -2 dBFS) Line (Trim Min) -> Phones: Не более 0,1% (1 кГц, 70 мВт, 32 Ом) |
| Общее | |
| Габариты: | 482 (Ш) х 136 (В) х 570 (Г) мм |
| Масса: | Приблизительно 13 кг |
| Необходимое питание: | 230 В переменного тока |
| Потребляемая мощность: | 60 Вт |
