Новейшие решения от компании Wheatstone для телевизионных и радиовещательных студий!

    Начать можно с простого маршрутизатора AES с аналоговыми и цифровыми входами и выходами. К нему можно добавить карты логических входов/выходов и программное обеспечения оперативного управления. Для получения тысяч и тысяч портов ввода/вывода вы можете связать вместе множество мостов друг с другом. Можно создать заказную систему, которая включает множество небольших удаленных сателлитных устройств. И все это с помощью соединений по CAT5 или оптико-волоконным линиям.

    Но это только начало. Вы сможете также добавлять карты микширования, соединяя их со своей системой автоматики. Для студии звукозаписи, эфирной студии или голосовых приложений можно выбрать любую из панелей управления Wheatstone Generation Series. Также доступен полный набор панелей управления удаленного маршрутизатора с протоколом Ethernet и полное семейство съемных модулей, обеспечивающих интерфейс системы маршрутизации с существующими цифровыми и аналоговыми автономными пультами Wheatstone.

Wheatstone BRIDGE Generation Сетевая система цифрового аудио

Наш Bridge Router является наиболее универсальным устройством из всех доступных в настоящее время!

    Устройство имеет двадцать универсальных слотов для карт. Можно устанавливать карты цифровых или аналоговых входов, карты портов логических входов/выходов, карты DSP, сетевые карты соединения с сателлитными системами и, конечно же, карты CPU. И это только для начала.

    Безопасная конструкция - Устройство Bridge использует удаленные блоки питания для обеспечения надежности и оборудовано двумя разъемами подачи питания постоянного тока, что позволяет подключать два блока питания. Устройство Bridge также поддерживает две карты CPU с функцией автоматического переключения и подачей системного извещения в случае отказа. Естественно, информация о конфигурации хранится в энергонезависимой оперативной памяти. Кроме того, эту же информацию можно сохранять на внешнем компьютере. Устройство может иметь резервную карту процессора микширования с автоматическим переключением в случае отказа основной карты.

Компания Wheatstone знает, что надежность - это все.

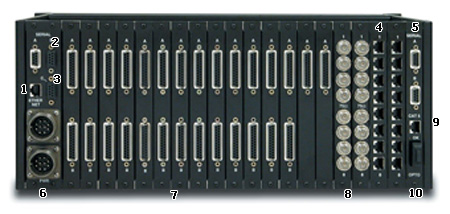

Удобное соединение

    Осуществление выбора в семействе панелей входов/выходов зависит от используемого оборудования или требований к интерфейсу. Выбирайте симметричные разъемы DB 110 Ом или соединения CAT5 110 Ом. Также в качестве опции имеются разъемы BNC 75 Ом - реальный плюс для обеспечения совместимости с телевизионным оборудованием. Соединение между устройствами по сети можно сделать на базе CAT5 или волоконно-оптических линий связи. (над рисунком слева направо, затем под рисунком слева направо)

Wheatstone BRIDGE Generation Satellite Router Cage

    Не просто сателлитный маршрутизатор, но маршрутизатор, соответствующий масштабам студии, со всеми возможностями своего "старшего брата" Bridge Router!

    Satellite Router обладает всеми возможностями Bridge Router, масштаб которых уменьшен в соответствии с потребностями большинства локальных студий. Используется то же семейство карт, что и на Bridge Router, что гарантирует широкую совместимость системы. Также имеются и все функции: маршрутизация, соединение по сети, микширование и логический ввод/вывод - в любой желаемой комбинации. Вы сможете использовать возможности микширования имеющегося у вас оборудования и сателлитного маршрутизатора для создания центра микширования на базе маршрутизатора и имеющегося пульта.

За передней панелью
    Satellite Router имеет десять слотов для установки того же семейства карт, что и на Bridge Router: маршрутизация, микширование, логика, CPU и сеть, плюс съемный модуль блока питания (в качестве опции можно использовать второй, резервный блок питания, также возможно резервирование DSP/CPU). Этот Wheatstone Satellite обеспечивает все необходимые возможности, занимая в стойке только 7 дюймов.

Простая установка

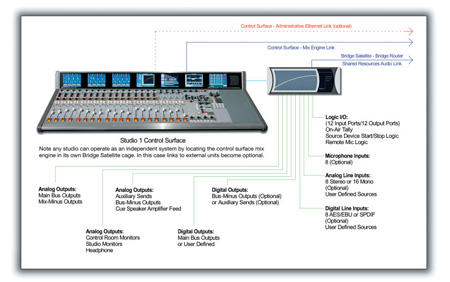

    Просто подключите локальные входы/выходы и логику к разъемам DB на задней панели, GENERATION CONTROL SURFACE к интерфейсу CAT5, удаленное оборудование - к другим разъемам CAT5, и все готово к работе!

    Система надежна ровно настолько, насколько надежна подача на нее питания.
Вы можете выбрать один блок питания, устанавливаемый в стойку, или удобную модульную систему. Это позволит вам иметь от одного до четырех независимых блоков питания, установленных в стойку и занимающих пространство 3,5 дюйма. Каждый блок питания имеет свой собственный кабель переменного тока, выход постоянного тока и вентилятор охлаждения, обслуживаемый с передней стороны. Два таких блока питания дают достаточно мощности для работы панели управления Generation Series и соответствующего сателлитного устройства, в то время как оставшиеся два слота можно использовать для резервных блоков питания. Защелкивающаяся передняя крышка закрывает все крепежные винты и соответствует по стилю оборудованию Bridge.

Модули контроллера, базирующиеся на использовании Ethernet:

    Просто установите их в бывшие или нынешние автономные цифровые и аналоговые микшерские пульты Wheatstone. Эти модули предназначены для цифровых пультов серии D (модели D-8000 и D-4000) и аналоговых пультов серии A (модели А-7000 и А-5000). Выбирайте 8- или 16-кнопочные селекторы источников сигнала, панели выбора двух источников сигнала и даже одиночные и двойные панели X-Y - все предназначенные для прямой установки в слоты пульта Wheatstone.

Базирующиеся на использовании Ethernet контроллеры, устанавливаемые в стойку:

    Никто не предлагает такой широкий набор удобных и мощных контроллеров Ethernet, как Wheatstone! Широкий выбор селекторов X и X-Y позволит поддерживать работу вашей системы в будущем.

    Удобные и компактные модули можно установить практически в любой пульт. Маленькие, но со всеми возможностями Ethernet-контроллера.

    По-настоящему гибкая и по-настоящему мощная! Система может начинаться с простого маршрутизатора, и расшириться до большой распределенной системы с тысячами входов/выходов и логических портов. Карты процессоров микширования можно устанавливать в основной аппаратной и/или на сателлитном оборудовании, а затем соединять с панелями управления Wheatstone Generation Series, создавая систему микширования, базирующуюся на маршрутизаторе. Расширенное семейство панелей управления Ethernet и пультов отвечает всем требованиям больших студий звукозаписи, эфирных студий, вплоть до небольших рабочих станций. Великолепный пример применения сетевой технологии.

    Одно устройство может включать двадцать карт - до 320 входов/выходов AES. Другие комбинации карт аналоговых и логических входов/выходов позволяют совместно использовать ресурсы в многокомнатных комплексах.

    Устройство Bridge в вашей аппаратной может подавать сигнал на множество удаленных сателлитных устройств, каждое из которых подключено одним кабелем CAT5 или волоконно-оптическим кабелем. Это позволяет сэкономить километры проводов.

    Несколько устройств Bridge в одной комнате: Несколько устройств Bridge можно соединить друг с другом с помощью одного кабеля, что позволяет создать систему с тысячами входов/выходов и логических портов.

    Несколько устройств, соединенных с несколькими сателлитными устройствами: Данная схема обеспечивает тысячи и тысячи соединений, и может вырасти до очень больших размеров. Несколько устройств Bridge соединяются друг с другом в аппаратной и функционируют как одно целое.

    Комбинированные системы включают несколько соединенных друг с другом устройств Bridge, сигнал с которых подается в студии, удаленные сателлитные студии или даже по кабелю в другие студии. Зачастую используется экономически эффективная гибридная схема, когда многие совместно используемые ресурсы располагаются в аппаратной или в студиях, в непосредственной близости друг к другу.

GENERATION-9 Эфирный пульт со средствами ведения телевизионных передач

    Высокие технологии в изысканной упаковке - несравненное качество, конструкция из нержавеющей стали, покрытие экранов из безбликового плексигласа, герметичные переключатели и световодные индикаторы кодера.

    Модель G-9 помещает управление на панель управления, а система дисплеев помогает обеспечивать управление.

    Вы можете выбирать любую комбинацию входных сигналов во всей системе Bridge и создавать из них множество миксов. Возможностей микширования вполне достаточно для того, чтобы иметь дело с любым сегментом или комплексом прямого эфира. Так как модель G-9 имеет встроенное управление маршрутизацией, все созданные миксы можно направлять любому "адресату" в вашем аппаратном комплексе. Мощные встроенные схемы частотной коррекции и регулировки усиления позволят вам обрабатывать и улучшать любой сигнал, попадающий в сферу вашей деятельности. Модель G-9 позволяет сохранять, присваивать названия и вызывать из памяти настройки панели управления. Множество жидкокристаллических дисплеев позволят контролировать уровни сигналов входных каналов и регулировку уровня усиления, а также состояние канала и информацию об источнике. Осуществляется полное измерение всех выходных миксов, также на полноцветные всплывающие экраны выводится полная информация о настройках частотной коррекции, уровне и канале (предыдущий экран восстанавливается по истечении тайм-аута).

    Секция DIGITAL SUPERPHONE имеет четыре фейдера, выделяемых специально для работы с телефонными линиями и обеспечивающих высококачественный интерфейс для четырех телефонных линий или удаленных устройств, с независимой подачей сигнала в телефонную линию или на фейдер, выбираемую пользователем оперативную двустороннюю связь, плюс соединение с соседним каналом. Выделенный жидкокристаллический экран предоставляет оператору всю необходимую информацию.

    На цветном жидкокристаллическом дисплее показаны столбцовые индикаторы VU-метра и пикового уровня, а также уровня усиления. Для информирования оператора используются индикаторы источника сигнала и предварительной настройки, эфирный индикатор "On Air" и индикаторы состояния канала. Нажмите кнопку SET для входа, и на экране появится подробная информация о состоянии канала. При повороте ручки характеристика эквалайзера на экране изменяется в режиме реального времени (индикация таймера переносится вперед и всегда видна).

    На динамическом экране показана вся информация об уменьшении уровня усиления и настройки всех параметров для выбранного входного канала.

• Прямой доступ к мощным функциям!
• Программируемые эквалайзер и динамика.
• Четыре стереофонических выходных шины.
• Четыре стереофонических вспомогательных посыла.
• Восемь выходов "микс-минус".
• Выход Bus-Minus с индивидуальными настройками TB и SOLO на каждом входном канале.
• Полношкальный цифровой индикатор пикового уровня и VU-метр.
• Расширенные оперативная связь и коммуникационные каналы.
• Каналы двух студий, аппаратной и наушников.
• Режим блокировки функций.
• Программируемый доступ к источнику.
• Независимая работа (персональный компьютер не требуется).

    Интуитивное программное обеспечение настройки графического интерфейса. Логика следования за источником сигнала. Блокировки для защиты в режиме "On Air". Хранение и восстановление событий. 12 программируемых пользователем переключателей, 4 программируемых переключателя Talkback. Протокол, совместимый с системами автоматики. Программное обеспечение очередности событий. Дополнительная карта DSP с автоматической защитой от ошибок. Дополнительная карта CPU с автоматической защитой от ошибок.

Переключаемые измерительные приборы с возможностью доступа по всей системе.

    Никакого совместного использования ручек, только путающего оператора! Модель Generation-9 имеет выход аппаратной, выход на наушники и два выхода студии, каждый с независимым выбором источника сигнала и функциями DIM. Имеется быстрый доступ к главным шинам программы, плюс программируемые предварительные настройки или доступ к любому другому источнику сигнала в системе (визуальное отображение сигнала управляется программно). Пульт также может иметь четыре предварительно настраиваемых выхода прямой двусторонней связи и даже дюжину дополнительных программируемых кнопок, которые можно использовать для функций интеркома или в качестве групповых переключателей.

`Пульт имеет разветвленную систему логического управления, позволяющую осуществлять машинное управление в зависимости от сделанного выбора, использовать блокировки для режима работы в эфире, ограничения визуального представления источников сигнала и даже программное обеспечение очередности событий. Переключаемые измерительные приборы обеспечивают доступ по всей системе - вы сможете проверять эфирную программу, подаваемую из аппаратной, и даже входящий сигнал удаленного устройства - и являются поэтому мощным аналитическим инструментом. Модель G-9 объединяет цифровое аудио и цифровые технологии в единое целое.

GENERATION-5: Пульт, обладающий мощностью и функциональными возможностями, необходимыми большинству пользователей

    Те же технологии, что и в пультах Generation большего размера, без малейшего ухудшения гибкости - просто по-другому разработанный набор средств.

    Компактный низкопрофильный дизайн не только украсит вашу студию, но и позволит сэкономить бесценное пространство.

    Любой сигнал может быть в любой точке вашей студии!
Несмотря на то, что модель G-5 вызывает ощущение аналогового пульта, она обладает всеми преимуществами цифровой консоли. Один провод этой консоли позволяет управлять тысячами проводов в вашем техническом центре. Естественно, все цифровые источники сигнала остаются цифровыми, а аналоговые источники переводятся в цифровую форму, что исключает перекрестные помехи и шумы. А так как вся ваша система базируется на программном обеспечении, вы можете использовать любой формат простым нажатием кнопки.

    Нажмите кнопку SET, и на дисплее на всплывающем экране появится подробная информация о состоянии канала.

    На цветном жидкокристаллическом дисплее показаны индикаторы VU-метра и пикового уровня для измерителя уровня программы и переключаемого измерителя уровня.

    Компания Wheatstone выпустила тысячи и тысячи радиовещательных пультов и более тысячи цифровых пультов

    Модель Generation-5 - это цифровая панель управления, которую лучше всего описать как кульминацию всего опыта компании. Модель представляет собой панель управления прямого действия, обладающую всеми преимуществами цифровой технологии и цифровых графических дисплеев. Как и другие консоли GENERATION SERIES, данная модель дает вам гибкое управление источниками, миксами и назначениями по всей системе, мощную секцию "микс-минус" и систему сохранения, наименования и вызова событий. Благодаря тому, что микширование базируется на использовании DSP, пульт также обеспечивает функции дистанционного управления и телекоммуникационные функции для любого из входных фейдеров без опасности возникновения обратной связи - реальный плюс для операторов. Модель G-5 обладает многими опциями, которые имеют пульты generation большего размера, например, картами DSP и CPU с автоматическим переключением в случае отказа, резервирование блоков питания, программное обеспечение очередности событий и устанавливаемые в студии сателлитные устройства, которые можно сконфигурировать на независимое от главной системы маршрутизации микширование.

    Блок питания может быть не только надежным, но и привлекательным внешне. Можно выбрать одно 3,5-дюймовое устройство, устанавливаемое в стойку, или модульную систему. Все блоки питания имеют прикладную конструкцию и тщательно протестированы на надежность работы и излечение. Блоки питания OEM недопустимы.

Особенности G-5

• Сохранение и восстановление событий
• Выбор источника сигнала маршрутизатора
• Восемь выходных шин "микс-минус"
• Мониторы аппаратной, студии и мониторинг через наушники, каждый с независимым выбором источника
• Встроенный таймер и часы
• Два режима измерения для всех сигналов
• Регуляторы панорамирования/баланса и выбора режима на всех входных каналах
• Логика следования за источником сигнала
• Программирование приглушение
• Управление назначением миксов
• Функция PFL/CUE
• Индикаторы нулевого положения фейдера (жидкокристаллический экран)
• Индикаторы статуса канала
• Опция резервирования блока питания
• Опция автоматического переключения на резервную карту DSP в случае неисправности
• Опция автоматического переключения на резервную карту CPU в случае неисправности
• Блокировки в режиме "On Air"
• Переключаемые измерительные приборы с возможностью доступа по всей системе
• Нужные элементы управления точно в нужном месте

    Мы знаем, что кнопка START/STOP испытывает повышенную нагрузку. Именно поэтому мы используем магнитоуправляемые герметизированные контакты с защитой из нержавеющей стали. Цепи мониторинга помещены именно туда, где они нужны оператору, яркие восьмисимвольные светодиодные буквенные дисплеи позволяют получить четкую информацию об источнике, также обеспечивается быстрый прямой доступ к четырем главным шинам программы. Плюс к этому - селектор кодера, обеспечивающий полный доступ ко всей системе.

GENERATION-8 Эфирный пульт для студий с высоким трафиком

    Этот пульт является главным на рынке и может работать со всеми телефонными     линиями и удаленным оборудованием, с которым вы только можете столкнуться.

    Сегментам телефонных линий выделены четыре фейдера, что позволяет работать с четырьмя телефонными абонентами или удаленными устройствами; каждый с независимой подаче сигнала в телефонную линию, с независимой подачей на фейдер, выбираемой пользователем двусторонней связи и объединением соседних каналов. Выделенный жидкокристаллический дисплей позволяет оператору получать необходимую информацию и осуществлять управление.

    Качество легко определить по конструкции из нержавеющей стали, легкому обслуживанию и четкой, но компактной раскладке.

    Возможности сетевого пульта, создающего ощущение традиционной консоли!

    Вся информация управления с данного пульта на Wheatstone Bridge System передается по одному кабелю CAT5. Любой источник аудиосигнала в системе (входы или миксы) можно вывести на любой фейдер пульта или регулятор монитора (визуальное представление источника управляется программно). Можно устанавливать назначения для миксов, внешних посылов и MXM в любом месте вашего оборудования. Например, вы сможете соединить свою новостную консоль с цепью эфирного сигнала, или подать любой микс, нужный ведущему или удаленной точке.

    Вы можете сохранять и именовать настройки переключателей и фейдеров для каждой задачи, и вызывать эти настройки простым поворотом кодера и нажатием кнопки TAKE. Как и модель G-9, модель G-8 имеет 12 программируемых пользователем переключателей, плюс дополнительные программируемые кнопки TALK для интеркома или функций IFB. Благодаря полноцветным жидкокристаллическим экранам оператор может точно знать, что его сигнал чистый, источник сигнала выбран правильно, а предварительно настроенный сигнал готов и ожидает. Пульт G-8 имеет раскладку и функции, позволяющие операторам работать быстро и точно.

G-3: "Не-такой-уж-и-маленький" пульт Generation Series

Много возможностей в небольшом корпусе! Эта панель управления с восемью фейдерами имеет более широкие возможности, чем большая часть аудиоконсолей на рынке. Пульт имеет четыре стереофонических микса программы, восемь шин "микс-минус" и возможность выбора ЛЮБОГО источника сигнала во всей системе Bridge и его подачи на любой фейдер или монитор (визуальное представление источника можно конфигурировать программно). Пульт G-3 обеспечивает мониторинг в аппаратной, в студии и через наушники, со своим собственным выбором источника сигнала и оперативной двусторонней связью. Над каждым фейдером и монитором находится яркий точечно-матричный светодиодный дисплей на 8 крупных символов, поэтому оператор всегда готов к управлению. Пульт даже имеет 8 программируемых кнопок, которые можно использовать для предварительной настройки конфигураций или для переключения. Модель G-3 выпускается как 4-фейдерный пульт голосовых дорожек или ее можно заказать в 20-фейдерной версии для эфирной студии, дополненной четырьмя стереофоническими светодиодными измерителями уровня. Это идеальный пульт для эфирных студий от небольших до средних; также пульт можно использовать как рабочую консоль передвижной станции или как пульт голосовых дорожек.

* находится на компакт-диске с программным обеспечением
