Вещательный сервер 360 Systems MAXX-2400

MAXX-2400 передает больше
    Новый сервер 360 Systems MAXX 2400 значительно расширяет вещательные возможности видеосервера за счет двух видеовходов, четырех видеовыходов, 700 часов хранения (шесть Терабайт), широкого набора видеоформатов и современного набора серверных средств в одном, привлекательном с точки зрения цены, устройстве.

Файловый рабочий поток следующего поколения
    Благодаря синтезу современных файловых рабочих потоков, обладающих всеми преимуществами традиционных широкополосных соединений, MAXX-2400 легко встраивается в современные системы, а его аппаратные возможности и программные средства позволяют легко модернизировать аппаратные комплексы, базирующиеся на использовании пленки. Полностью совместимый с ведущими системами автоматики, сервер 360 Systems MAXX 2400 идеально подходит для использования в качестве сервера эфирного воспроизведения, в качестве кэш-памяти для спутникового вещания, а также для организации дополнительных каналов при DTV-вещании.

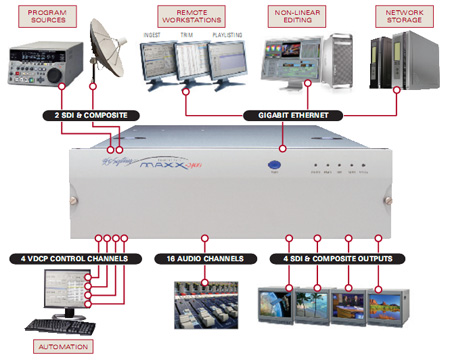

Широкий диапазон возможностей соединения
    360 Systems MAXX 2400 представляет собой двухканальный видеорекордер, четырехканальный сервер воспроизведения и устройство хранения графики, действующее по принципу "key-and-fill". К стандартным функциям относятся комбинированный видеопорт и видеопорт SDI, цикловой синхронизатор для записи несинхронных источников, например с пленки или спутникового вещания, и полный набор форматов аудио, включая встроенный, цифровой AES/EBU и аналоговый +4. Базирующейся на файлах дизайн MAXX-2400 эффективно ускоряет производственные и эфирные задачи. Сервер легко обменивается файлами MPEG-2, IMX и DV по Gigabit Ethernet с популярными NLE, такими как Final Cut Pro и Avid. Кроме того, он импортирует файлы TARGA - с их альфа-каналом -из многих профессиональных графических программ.

Особенности

• Два входных канала с цикловой синхронизацией, двунаправленные.
• Четыре выхода: два выделенных, два двунаправленных.
• Защита сохраненного материала программы Double Fault-Tolerant™ RAID-6.
• Более 700 часов хранения при 12 Мбит/сек.
• SDI и Composite на всех входах и выходах.
• Резервирование питания и охлаждения.
• Включает журналы DV video, TARGA graphics, Advanced Playlisting, As-Run.
• Программное обеспечение рабочей станции позволяет создавать удаленные станции для получения, редактирования, создания плей-листов и воспроизведения.
• Импортирование и экспортирование файлов по Gigabit Ethernet,
• Аналоговое +4, цифровое AES/EBU и встроенное аудио.
• 4 аудиоканала на видеоканал.
• Функции быстрого поиска, новая директория в формате дерева.
• Полнофункциональный графический интерфейс пользователя.
• Горячая замена дисководов с легким доступом с передней стороны.
• Передача IMX на и с Final Cut Pro (опция).
• Индустриальный лидер с точки зрения цены и рабочих характеристик.

    Сервер 360 Systems MAXX 2400 обеспечивает большее количество каналов, имеет большой объем хранения, расширенные программные функции и такую цену, которая делает его экономически эффективным.

Предпочтительный дизайн для средних рынков
    Почти 3000 серверов 360 Systems распространяют контент по Америке и 60 другим странам.

MAXX делает вещание более прибыльным
    Базирующаяся на файлах конструкция включает широкополосные соединения для легкого и экономичного обновления кабельной сети.

Double Fault Tolerant RAID-6
    Данные программы распределяются по всему массиву дисководов для обеспечения наивысшего уровня защиты. Даже в случае отказа двух дисководов безопасность программы или работа сервера не окажутся под угрозой.

Исключительная ценность для каждого рынка вещания и профессионального аудио/видео

Варианты использования

• Обмен контентом с NLE.
• Передача между спутниковой "кэш-памятью" и эфирными серверами.
• Обмена файлами с другими серверами MXF.
• Архив с возможностью воспроизведения.
• Обмен файлами с Network Attached Storage.
• Совместное использование контента с ретрансляцией по широкополосным сетям.
• Двунаправленная передача IMX с Final Cut Pro (опция).
• Удаленные рабочие станции для накопления, настройки и создания плей-листов.

Архивирование в режиме "он-лайн"
    Благодаря привлекательной цене сервера 360 Systems MAXX-2400 архивирование программы в режиме "он-лайн" становится экономически эффективным. Шесть Терабайт хранения и четыре канала VDCP-воспроизведения гарантируют, что нужный вам материал всегда будет под рукой и готов к воспроизведению. Просто переключайте автоматическое управление и продолжайте вещание. Не нужно хранить программу на автономных носителях, она всегда будет готова к использованию.

Совместимость с ведущим вещательным оборудованием
    Серверы 360 Systems используются такими лидерами рынка как Crispin, Florical, Harris, Nverzone и Sundance. В Европе это Ibis, Pebble Beach ProBel, Ninsight и многие другие.

    Сервер 360 Systems MAXX-2400 можно соединять с последовательным управлением коммутаторов видеосигнала, таких как Ross и Echolab, для приема команд воспроизведения для четырех каналов видео и графики с великолепной синхронизацией. Также с MAXX-2400 работает большинство настольных контроллеров, что делает этот сервер удобным выбором для спорта и развлечения. Кроме того, новая, базирующаяся на папках директория и функции быстрого поиска позволяют быстро найти нужный клип среди тысяч других.

    Сервер 360 Systems MAXX-2400 поддерживает форматы NTSC и PAL (в зависимости от модели), работает с контентом во многих форматах файлов и обеспечивает широкий диапазон вариантов соединений.

Создан для надежного вещания

    Дублированное питание и охлаждение. Два съемных блока питания используют разные источники переменного тока, их можно заменять во время работы сервера. Используемые вентиляторы обеспечивают более эффективное принудительное воздушное охлаждение. Продуманная система сигнализации немедленно извещает пользователя о том, что сервер требует его внимания.

    Усовершенствованная система хранения RAID-6. Шесть Терабайт для хранения - более 700 часов программирования - теперь являются стандартом.

Скорость передачи видеоданных	Время воспроизведения в часах
8 Мбит/с	1000
12 Мбит/с	700
25 Мбит/с	350

Усовершенствованные средства для производства и вещания

    Графический интерфейс пользователя сервера 360 Systems MAXX-2400 позволяет управлять всеми четырьмя видеоканалами одновременно с помощью кнопок, выполненных в стиле видеомагнитофона, и дисплеев, имеющих привычный вид и создающих привычное ощущение. Вы сможете использовать подстройки, сегментировать подачу сигнала в сеть для обеспечения вещания и быстро находить любой файл.

    Средства создания плей-листов позволяют быстро создавать список воспроизведения, редактировать и воспроизводить последовательности для новостей или рекламы. Благодаря ориентированным на производство функциям этого может быть достаточно для выхода в эфир.

    Программное обеспечение удаленной рабочей станции создает пользователям возможности полного управления сервером 360 Systems MAXX-2400 из любой точки сети с помощью только недорогого персонального компьютера и Ethernet.

Использование сети для цифрового вещания
    Очень легко делить контент со всем миром благодаря возможности быстрой передачи файлов по Gigabit Ethernet. Для получения практически неограниченной емкости используйте соединение с другими серверами, NLE и Network Attached Storage.Теперь можно перемещать контент с одинаковой легкостью через одну комнату или через всю страну - быстро и очень дешево.

Технические характеристики

Видео
Входные каналы (широкополосные): Два, двунаправленные
Выходные каналы: Четыре, два двунаправленные
Аналоговые входы/выходы видеосигнала: Полный видеосигнал, RS-170, 75 Ом, BNC
Цифровые входы/выходы видеосигнала: SDI, SMPRE 259M, 75 Ом, BNC
Стандарты видео: 525/60 NTSC; 625/50 PAL (в зависимости от модели)
Формат записи: MPEG-2: профиль 4:2:2 при главном уровне до 30 Мбит/сек. Главный профиль при главном уровне до 15 Мбит/сек (4:2:0 или 4:1:1)
Формат воспроизведения DV: 25 Мбит/сек, файлы DV импортируются через Ethernet
Формат записи IMX (D10): 30 Мбит/сек (опция)
Формат воспроизведения графики: Файлы TARGA c "key & fill", импортированные по Gigabit Ethernet.
Размер слова: 10 бит с добавлением псевдослучайного сигнала до 8
Формат цикла: I-frame, 6-GOP, 14 GOP
Опорный синхросигнал видео (Genlock): Внешний black burst или внутренний кварцевый генератор

Аудио
Цифровые входы/выходы: 2 стереофонические пары (4 канала) на видеовход или видеовыход
Формат цифрового аудио: AES/EBU, 110 Ом, AES-3-2000
Обработка данных Bit-for-Bit: Прозрачная для Dolby-E, Dolby AC-3
Встроенное аудио: 20-битовое, 4-канальное
Аналоговые входы/выходы: 2 канала на видеовход или видеовыход
Кодирование аудио: Частота дискретизации 48 кГц, 24-битовое слово, линейная PCM
Аналоговый аудиоформат: Симметричный, +4 dBu
Диапазон воспроизводимых частот, аналоговый: 10 Гц - 20 кГц, ±0,1 дБ
Гармонические искажения, аналоговый: < 0,002% THD+N на полной шкале - 1 дБ
Динамический диапазон (аналоговый): 112 дБ (24-битовый размер слова)
Панели аудиовходов/аудиовыходов: Аудиопанель AXP1 обеспечивает 2
аудиоканала на видеопорт, с возможностью выбора аналогового +4 или AES/EBU. Аудиопанель AXP2 (опция) обеспечивает два дополнительных аудиоканала на видеопорт, с возможностью выбора аналогового +4 или AES/EBU. Каждая панель 1RU x 19 дюймов. Позолоченные разъемы XLR-3.
Аудио: Ответвление от опорного видеосигнала

Таймкод и вертикальный (полевой) интервал
LTC (внешний таймкод): Zin = 10 кОм, BNC; Zout = 750 Ом, BNC
Номер строки VITC, NTSC: Поле 1: строки 14, 16; поле 2: строки 277, 279
Номер строки VITC, PAL: Поле 1: строки 19, 21; поле 2: строки 332, 334
Скрытые титры: Запись и воспроизведение данных CC на EIA-6088

Входы/выходы управления
Последовательное управление: 4 порта, 9-контакное гнездо "D" на панели разъемов CXP1. Форматы управления VDCP, Sony BVW и Odetics.
Управление GPI: 12 оптически-изолированных входов, 12 выходов с открытым коллектором на панели разъемов CXP1. Два 25-контактных гнезда типа "D".

Передача видео по сети
Форматы обмена файлами: MXF (SMPTE 377M, 378M, 381M) OP-1a; потоки программ и элементарные потоки MPEG-2; IMX (D10); поток DV (.dv или .avi); импортирование графики TARGA.
Сетевой порт: Gigabit Ethernet
Протокол передачи файлов: FTP

Хранение на диске
Время хранения (максимальное): Приблизительно 700 часов при 12 Мбит/сек
Общая емкость хранения: 6 Терабайт
Резервирование данных: RAID-6 с использованием 12 дисководов SATA серверного качества
Замена дисковода: Допускается горячая замена, доступ с передней панели
Привод CD-ROM: Доступ с передней панели, загрузка операционной системы и обновлений.

Разное
Операционная система: Linux
Индикаторы на передней панели: 5 светодиодных индикаторов: питание, Genlock, сигнализация вентилятора, сигнализация RAID, системная сигнализация
Другие порты: Клавиатура, мышь, дисплей SVGA
Охлаждение/рабочая температура: Резервированные вентиляторы, диапазон рабочих температур от 10°C до 30°C
Блоки питания: Резервированные 450 Вт, отдельные источники питания переменного тока, возможно горячее подключение. Замена с задней стороны устройства.
Программные функции: Графический интерфейс пользователя для 4-канального управления, подстройка входного/выходного сигнала, усовершенствованный плей-лист, интерфейс удаленной рабочей станции, управление RAID, журнал As-Run, импортирование DV и графики TARGA с помощью "key-and-fill".
Требования к питанию: 100 - 240 В переменного тока, 50/60 Гц, максимально 4 А. Программный выключатель питания за передней панелью. Выключатель питания переменного тока на блоках питания.

Физические параметры
Габариты: 133 х 482 х 705 мм (В х Ш х Г)
Установка: В стойку (3U), в комплект входят выдвижные направляющие
Вес: Приблизительно 41 кг (нетто)
Соответствие стандартам: UL, C-UL, FCC Class A, CE mark, RoHS
