ESE DV-230 - генератор испытательных сигналов

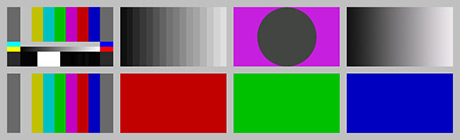

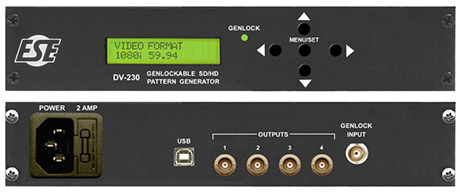

Компания ESE представляет SD/HD генератор испытательных сигналов DV-230 с опцией синхронизации видеосигналов камеры от внешнего генератора синхроимпульсов (генлок). DV-230 оснащен четырьмя идентичными BNC выходами и Genlock входом, который обеспечивает двухуровневую (SD) и трехуровневую (HD) синхронизацию. ЖК –дисплей и кнопки управления расположены на передней панели для быстрой и легкой настройки устройства, также возможна установка конфигурации с помощью программного обеспечения через USB-порт. Генератор ESE DV-230 поддерживает вставки временного кода RP-188, субтитров, вложенного аудио, экранные тайм-коды и пользовательские вставки текста. В комплекте поставляются шкалы цветных полос и многие другие испытательные сигналы.

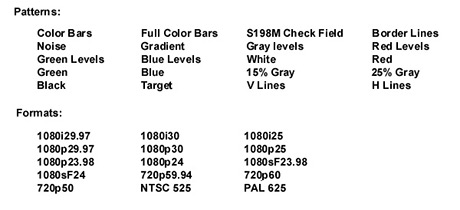

Для производства и режиссуры видеоматериала мало что может занять место генератора испытательных сигналов. ESE DV-230 способен генерировать по меньшей мере 20 испытательных сигналов в 15 различных форматах. При желании генератор DV-230 можно подсоединить к ПК через USB. Четыре HD/SD SDI выхода устраняют необходимость в усилителе-распределителе. В случае использования SD приложений генлок достигается стандартным двухуровневым видео черного. Для HD необходима трехуровневая синхронизация. Для достижения надлежащей внешней синхронизации входные и выходные частоты кадров совпадают, во время процесса синхронизации на передней панели загорается индикатор.
При загрузке на передней панели отображается текущее программное обеспечение, доступны все функции (кроме обновления прошивки). Изменения, внесенные ПО практически моментально отображаются на передней панели и, наоборот, при клике загрузить/обновить настройки меняются внутри ПО. Вкладка Видео позволяет выбрать формат, испытательный сигнал и несколько значений для изображения, воспроизведения и яркости. При воспроизведении движущаяся площадь может быть инвертирована или же все изображение можно перемещать. Настройки яркости в диапазоне от 0% до 100% с шагом 10%. Также на вкладке видео есть флажки для стандарта SMPTE 352, титров и вложенного аудио. Обе аудио группы 1 и 2 могут быть настроены как на 500 Гц, так и на 1000 Гц индивидуально. Вкладка Тайм-код позволяет выбрать синхронный или несинхронный временной код. Флажки предусматривают вставку временного кода DVITC на сигналах SD (можно выбрать 10-18 линий) и/или вставку временного кода RP-188. Функция выжигания дефектов временного кода возможна для белого или черного текста, с фоном или без фона. Тайм-код по умолчанию при включении питания -00:00:00:00, при необходимости может быть сброшен. Тайм-код может также быть установлен как с передней панели, так и с помощью программного обеспечения. Вкладка Запись текста обеспечивает ту же функцию выжигания дефектов нескольких символов текстовой строки, определяемых пользователем. Количество символов изменяется в зависимости от формата видео и размера текста.
Генератор DV-230 размещен в прочном анодированном настольном корпусе, глубиной чуть более 7". Дополнительные кронштейны позволяют вмонтировать один или два блока в один рэковый юнит (RU). Благодаря достаточно легкому весу (меньше 1 кг), прибор можно положить на панель инструментов. Подключение через стандартный кабель IEC 320. При необходимости, возможно подключение через испытанный UL адаптер «wall wart».
